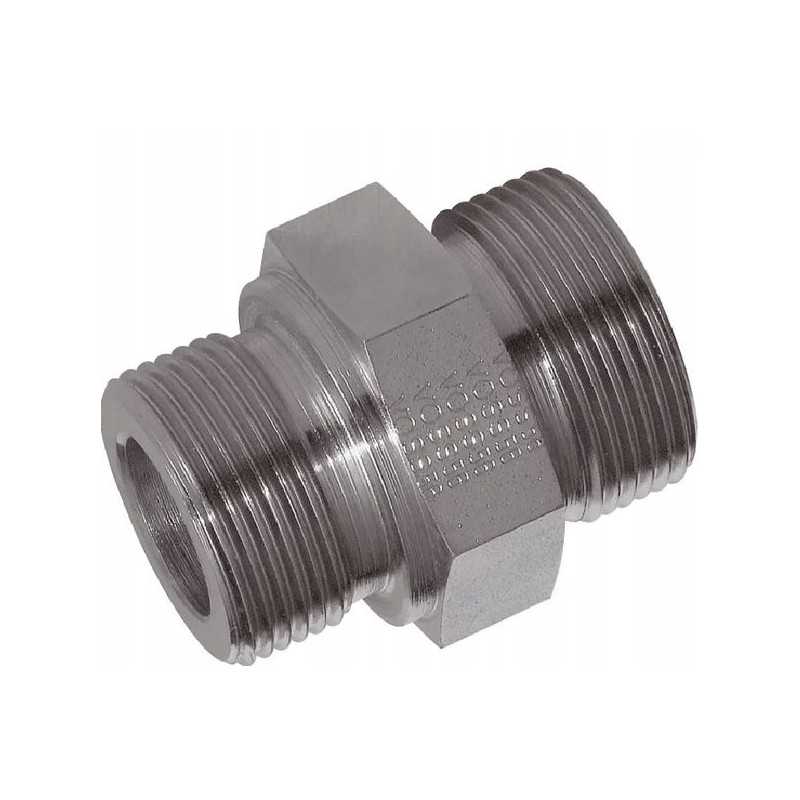

GES12LM18 Tiesi jungtis M18x1.5 - M18x1.5 12LPedės numeris GES12LM18
EAN 8716106786169
Įrenginio dalis
Specifikacijos
Tiesioginiam prijungimui prie metrinės žarnos veržlės arba iš anksto surinktos jungties
Privalumai
Maža hlaidumo rizika
Nutekėjimo pavojus
Savybės
Didelis atsparumas korozijai
Techninė informacija
Nerūdijančio plieno versija pagal užsakymą
Tiesi forma – 2 jungčių pusės
Jungties tipas Nr. 1 Pjovimo žiedas
Jungties tipas Nr. Sriegio skersmuo Jungtis Nr. 1 M18
d2 Jungtis Nr. 1 Sriegio skersmuo 18 mm
veržliaraktis jungties Nr. 1 24 mm
Jungties tipas Nr. 2 Sriegis
Jungties tipas Nr. skersmuo M18
Jungties Nr. 2 sriegio žingsnis 1,5 mm
Jungtis Nr. 2 sriegio tipas Metrinis
S2 dydžio veržliaraktis jungties Nr. 2 22 mm
L2 Matmenys nuo jungties ašies iki kitos jungties galo 27 mm
L1 Matmenys nuo jungties Nr. 2 ašies iki kitos jungties galo 12,5 mm
Vamzdžio skersmuo 12 mm
DIN standartas
2353
228
3852
2401
ISO 228 standartas
Vidinis skersmuo 9 mm
Ilgis 31,5 mm
Paviršiaus apdorojimas Cinkuotas Nikeliuotas
Darbinis slėgis maks. 400 BAR
12L serija
Priveržimo momentas maks. 100 N·m
