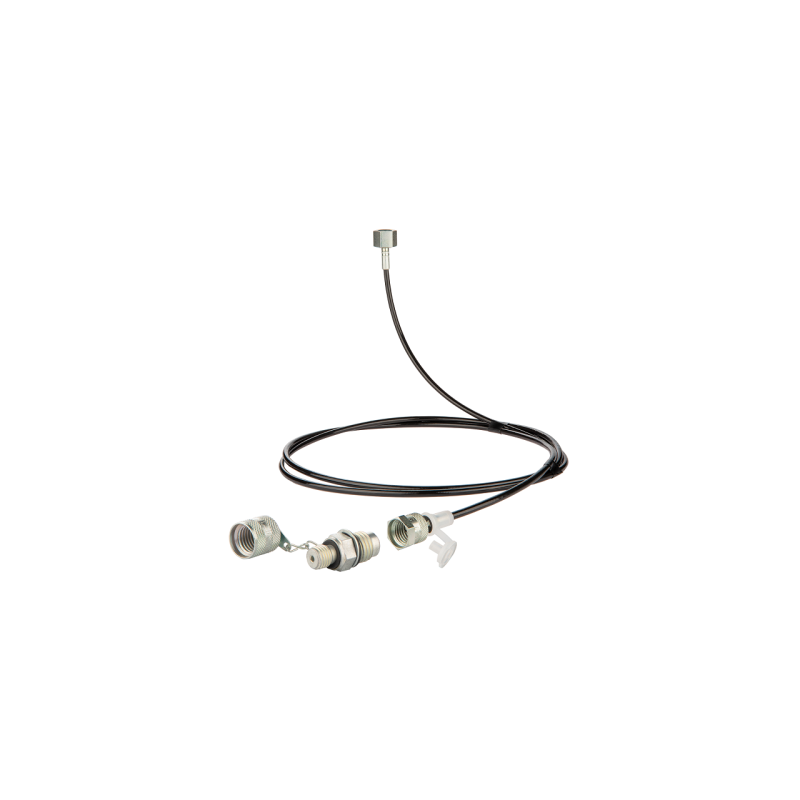

1000 mm serviso matavimo žarna su M10x1 jungtimi hidraulinės sistemos diagnostikai. Skirta manometrams su G1/4" sriegiu.

Kodas 1.52.00.802.1416.110.151

Prekės ženklas MINIPRESS

Aprašymas
Prekė detaliau

Aprašymas

SERVISO ŽARNA 1M 1/4" SU ED M10X1 JUNGTIMI

Simbolis:
1.52.00.802.1416.11

Dalies gamintojas:
MINIPRESS

Pritaikymas:

Žarna skirta alyvos slėgiui matuoti uždarose hidraulinėse sistemose, kur sąlygos leidžia susidaryti hidrauliniam slėgiui. Tinka manometrams su G1/4" išoriniu sriegiu. Taip pat naudojama tepalui tepti aptarnaujant mašinas ir įrenginius, taip pat alyvos mėginiams imti jos užterštumui ir nusidėvėjimui patikrinti. Jungtis turi srieginį dangtelį su grandine, apsaugančią nuo atmosferos sąlygų. Ji sandarina jungtį, kai žarna su matavimo arba aptarnavimo rinkiniu yra atjungta. Šis sprendimas leidžia jungčiai likti nuolat prijungtai, net kai mašina veikia esant slėgiui ir matavimo arba aptarnavimo rinkinys yra atjungtas.

Gofravimas manometro ir tepimo įtaiso pusėje:

G1/4" vidinis sriegis su priekiniu sandarikliu

Jungiamasis sriegis įrenginio korpuso pusėje:

M10x1 išorinis sriegis su ED sandarikliu

Sriegis, jungiantis žarną prie jungties:

M16x2 (MINIPRESS sistema)

Žarnos ilgis:

1000 mm

Išorinis / vidinis žarnos skersmuo:

5 mm / 2,2 mm

Minimalus lenkimo spindulys:

20 mm

Maksimalus slėgis:

630 bar

Sprogimo slėgis:

1890 bar

Darbinė temperatūra:

-40°C iki +100°C

Šerdies medžiaga:

termoplastinis poliesteris

Pinimų medžiaga:

aramidinis pluoštas (Kevlaras)

Dangalo medžiaga:

dilimui atsparus poliuretanas

Jungties medžiaga:

nerūdijantis plienas

Prekė detaliau

Prekės ženklas MINIPRESS

Kodas 1.52.00.802.1416.110.151

Charakteristikos

Gamintojas: MINIPRESS
Gamintojo detalės kodas: 1.52.00.802.1416.11

Specifinė nuoroda

MPN: 1.52.00.802.1416.11
