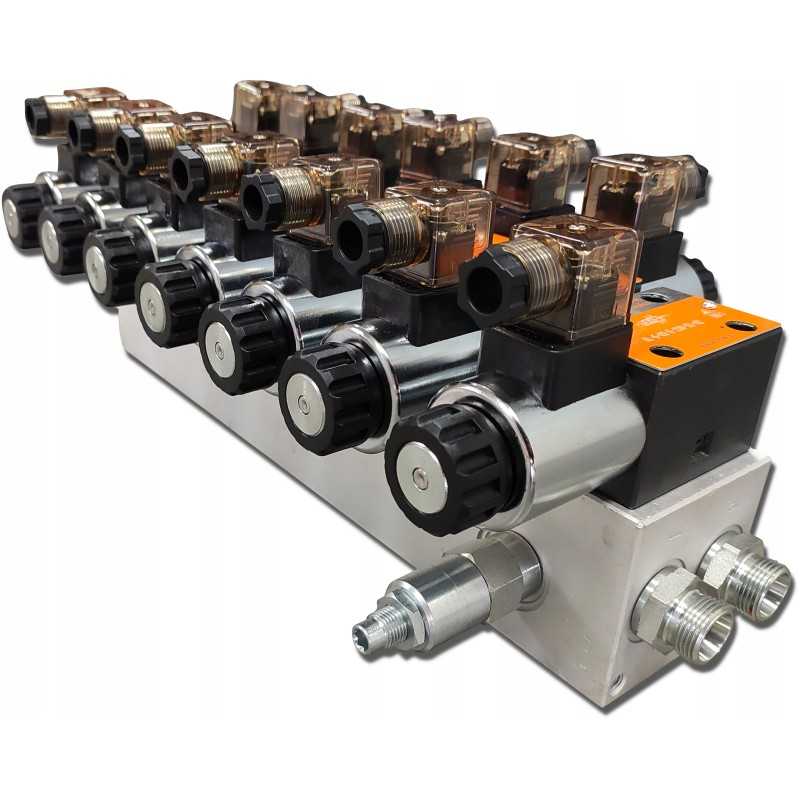

Cetop hidraulinis skirstytuvas 7 sekcijų 60l 12v

Kodas 15013910939886

Prekės ženklas SM-D

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS CETOP 03 NG6 ELEKTRINIU VALDYMAS 12V KODAS SKRAW-MET:[7904]Gali būti naudojamas žemės ūkio, sodininkystės, miškininkystės, statybos ir plačiai suprantamos pramonės hidraulinėse sistemose.

Skirstytuvas yra pritaikytas. įvairių tipų mašinoms, tokioms kaip:

žemės ūkio mašinos,

traktoriai,

purkštuvai,

turs, ciklopai,

krautuvai HDS,

statybinė technika, krautuvai,

ekskavatoriai,

šlavimo mašinos,

pramonės mašinos

< p/>Hidraulinis skirstytuvas su viena paleidimo (iškrovimo) sekcija ir 7 darbo sekcijomis.

Pirmoji sekcija atsakinga už būtiną hidraulinio siurblio iškrovimą, kai nevaldome jokios darbinės sekcijos. Be to, norint paleisti darbines dalis, elektriniai signalai turi būti sukonfigūruoti taip, kad kiekvieną kartą „praeitų“ per paleidimo sekciją. Tai reiškia, kad jokia darbinė sekcija neprasidės, nebent į paleidimo sekciją bus tiekiama srovė.

Elektros kištukai turi diodus, kurie užsidega, kai srovė tiekiama į ritę.

Techninės specifikacijos: galia. tiekti nuolatinę srovę (DC) 12V

Rekomenduojamas alyvos srautas sistemoje: 0 - 60 l/min

Jungtys su M18x1,5 išėjimu ir 12 VDC elektros kištukų komplektu su šviesos diodai

Medžiaga: skirstytuvo korpusas ir plieniniai slankikliai, elektros kištukai ir plastikinės veržlės, blokas, priklausomai nuo partijos, plienas arba aliuminis.

Taikymo pavyzdys: aštuonių valdymas Dvigubo veikimo pavaros Siunčiami komplektai yra paruošti savarankiškam surinkimui dėl transporto įmonės sugadinimo pavojaus transportavimo metu VALDYMAS Dviejų padėčių paleidimo sekcijos slankiklis

(1 - 0) Kai slankiklis yra neutrali padėtis (0), alyva eina į perpildymą ir siurblys atleidžiamas

< p/>ant spyruoklės jis pats grįžta į neutralią padėtį (atjungus maitinimą)

Neutrali padėtis 0 (maitinimas į ritę CUT OFF) alyva eina į perpildymą - SEK. NĖRA SLĖGIMO. DARBO SEKCIJOS

1 darbinė padėtis (maitinimas į ritę ATIDARYTA) SLĖGIS DARBO SEKCIJOSE

Darbinės sekcijos trijų padėčių slankiklis (1 - 0 - 2) spyruoklė pati grįžta į neutralią padėtį (atjungus maitinimą)

Neutrali padėtis 0 (maitinimas ritėms IŠJUNGTA) stovi pavaros stūmoklio strypas - alyva eina į perpildymą.

1 darbinė padėtis (maitinimas į pirmąją ritę) pavaros stūmoklio strypas išsitiesia .

2 darbo padėtis (maitinimas antrajai ritei), pavaros stūmoklio strypas atsitraukia.

Prijungimas (vidiniai sriegiai korpuse): maitinimo šaltinis (P) BSP 1/2''

Grąžinimas (T) BSP 1/2''

Išvestis į sekcijos (A1, A2, A3, A4, A5, A6, A7, B1, B2, B3, B4, B5, B6, B7) BSP 3/8'

Slėgio diapazonas: Maks. tiekimo slėgis: 250 Bar

Maks. grįžtamasis slėgis: 50 Bar

Maks. slėgis sekcijose: 300 barų

Perpildymo vožtuvas gamykloje nustatytas į 175 barus

Savarankio reguliavimo galimybė, viso apsisukimo keitimas 30 Bar.

Leidžiama aplinkos temperatūra: -40 C iki +60 C

Leidžiama alyvos temperatūra: -15 C iki +80 C

Prekė detaliau

Prekės ženklas SM-D

Kodas 15013910939886

Būklė Nauja

Charakteristikos

Gamintojas: SM-D
Detalės numeris: 8619.CETOP98

Specifinė nuoroda

MPN: 8619.CETOP98
