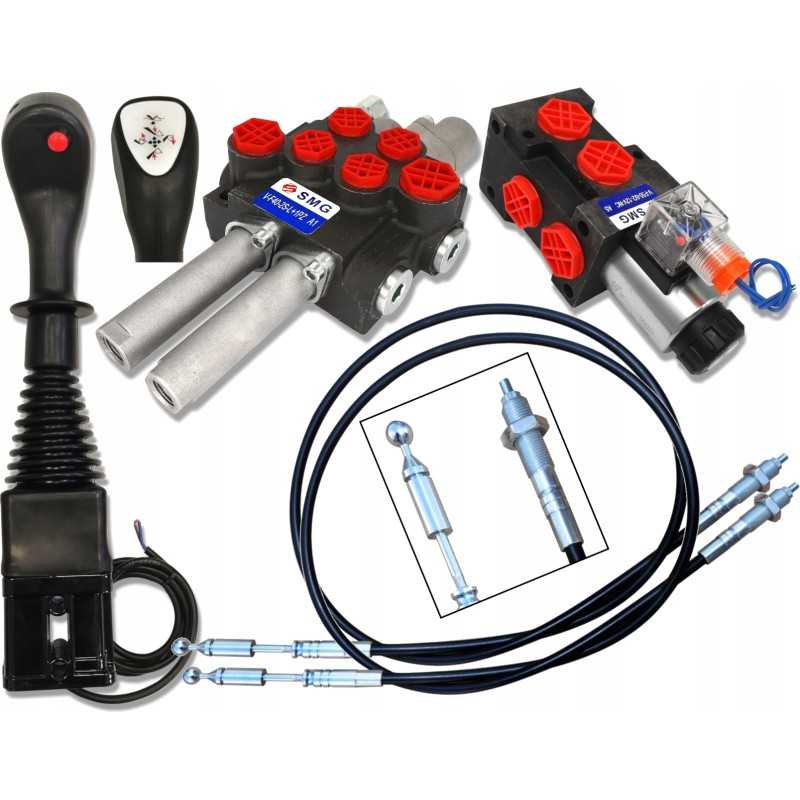

Skirstytuvo 40l vairasvirtės rinkinys 3sek posūkio fiksatorius

Kodas 15011509186696

Prekės ženklas SM-G

Aprašymas
Prekė detaliau

Aprašymas

sekcijų hidraulinis komplektas 40L/min su plūduriuojančia sekcija ir fiksatoriumi TURAKOD SKRAW MET: [8466] Gamintojas: SM-G (SKRAW MET GROUP) Rinkinys: rutulinis vairasvirtė su 1 mygtuku [0171]

2x 2m ilgas laidas [0203]

hidraulinis skirstytuvas 2 sekcijų kabeliams 40L/min - plūduriuojanti sekcija + skląstis [1720]

solenoidinis vožtuvas - daliklis 6/2 12V 50L/min [ 2547 ]

Komplektas puikiai tinka hidrauliškai varomoms mašinoms ir įrenginiams. Tai garantuoja efektyvų dviejų sekcijų valdymą TUR priekiniuose krautuvuose (rėmo pakėlimas ir kaušo pakreipimas) ir vienos papildomos sekcijos valdymą paspaudus mygtuką.

Komplektas turi daug privalumų, turinčių įtakos dinamiškam, greitam ir saugiam mašinos valdymui. .

Galima naudoti žemės ūkyje, sodininkystėje, miškininkystėje ir statybose. Pritaikytas dirbti: žemės ūkio mašinose, traktoriuose, purkštuvuose, ratuose, ciklopuose, HDS krautuvėse, statybinėse mašinose, krautuvuose, ekskavatoriuose, šlavimo mašinose, pramoninėse mašinose ir kt.

2 SEKCIJŲ HIDRAULINIS DALYTUVAS, 40L FOR KABELIAI + SEKCIJA PLŪDINGA SU 1 VEIKSMŲ SKLUSTA (K16+8) Gamintojas: SM-G (SKRAW MET GROUP) Kokybiškas, monoblokinis skirstytuvas su lygiagrečia sistema su plūduriuojančia (sugeriančia) kamera.

Tai pasižymi kompaktiška struktūra ir stabiliu veikimu. bei dideliu universalumu.

Leidžia valdyti dvi dvipusio veikimo arba (prijungus vieną iš prievadų) vienpusio veikimo pavaras.

Galima juos nuosekliai sujungti su esama sistema (reikalinga slėgio mova).

Valdymas iš kabinos naudojant kabelius ir vairasvirtę.

!DĖMESIO! Tam tikrame skirstytuve sekcija su skląsčiu yra tik vienoje sekcijoje su SKRYDŽIA FUNKCIJA

Universalus skirstytuvas, naudojamas įvairių tipų mašinose, pvz.: Cyclops

Krautuvai

Plūgai

Šakiniai krautuvai ir daugelis kitų

Trijų padėčių slankiklis (1 - 0 - 2) su skląsčiu su skląsčiu, t.y. jis pats išlaiko padėtį darbinėje padėtyje

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai - trosas laisvas) pavaros stūmoklio strypas stovi - alyva eina į perpildymą.

1 darbo padėtis (vairasvirtė nustatyta įstrižai į priekį) išsikiša pavaros stūmoklio strypas.

2 darbo padėtis (vairasvirtė nustatyta įstrižai į galą), pavaros stūmoklio strypas įsitraukia.

Trys -padėties slankiklis (1 - 0 - 2) spyruoklinis ir grįžta į vertikalią padėtį

Neutrali padėtis 0 (vairasvirtė nustatyta vertikaliai - trosas laisvas) pavaros stūmoklio strypas stovi - alyva patenka į perpildymas.

1 darbo padėtis (vairasvirtė nustatyta įstrižai į priekį) išsikiša pavaros stūmoklio strypas.

2 darbo padėtis (vairasvirtė nustatyta įstrižai į galą), pavaros stūmoklio strypas įsitraukia.

Prijungimas: maitinimo šaltinis (P) BSP 1/2''

Atgal (T) BSP 1/2''

BSP 3/8'' sekcijos išleidimo anga

BSP 1/2'' jungtis

Techninės specifikacijos: Alyvos srautas : 0 - 40 l/min

Maksimalus darbinis slėgis: 250 barų

Leidžiama aplinkos temperatūra: nuo -40 ℃ iki +60 ℃

Leidžiama alyvos temperatūra: nuo -15 ℃ iki +80 ℃

Įrengtas apsauginis vožtuvas.

Solenoidinis vožtuvas 6/2 12v 50 l/min su kištuku Gamintojas: SM-G (SKRAW MET GROUP) Šis solenoidinis vožtuvas yra puikus sprendimas, kai naudojamas hidraulinis skirstytuvas (pavaros valdymui) neturi papildomos sekcijos valdymui kita pavara.

Naudojamas hidrauliniam valdymui, dažniausiai su 2 sekcijų skirstytuvu, kaip 3 sekcijų, pvz., griebtuvas, krokodilas ir kt.

Galimas serijinis jungtis.

Aukštos kokybės solenoidinis vožtuvas, pasižymintis kompaktiška konstrukcija, stabiliu veikimu ir dideliu universalumu.

Panaudojimas: skirstytuvas puikiai tinka mašinoms ir hidrauliškai maitinamiems įrenginiams.

Jis gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statyboje.

Solenoidinio vožtuvo naudojimo pavyzdys: du dvigubo veikimo hidrauliniai cilindrai, valdomi viena skirstytuvo sekcija.

Ačiū prie jo (naudodami elektrinį impulsą, kurį sukelia mygtukas „P“), galime valdyti dvi nepriklausomas dvigubo veikimo pavaras.

Šis mygtukas dažniausiai yra ant valdymo elemento, t. y. svirties arba vairasvirtės.

Reikia atsižvelgti į tai, kad jis neleidžia vienu metu valdyti dviejų pavarų.

Techniniai duomenys: Sriegiai (BSP): 1/2'

Maksimalus alyvos srautas: 50 l/min

Įtampa: 12 V

Maksimalus darbinis slėgis: 315 bar

Leidžiama aplinkos temperatūra: nuo -40 ℃ iki + 60 ℃

Leidžiama alyvos temperatūra: nuo -15 ℃ iki +80 ℃

PRIJUNGIMAS: P1 - P2 MAITINIMO TAIKYMAS / GRĄŽINIMAS (nepriklausomai nuo to, ar P1 ar P2 bus grįžtamasis arba tiekiamas)A - B - C - D IŠĖJIMAI REGIVERIUOSE (AKTUATORIAI) VARAŠTAS SU 1 MYGTUKU Sukurtas mechaniniam rėmo kėlimo, kastuvo pasvirimo ir rulonų griebtuvo ar krokodilo valdymui.

Tvirta vairasvirtė, leidžianti mechaniškai valdyti trijų krypčių hidraulinę sistemą. TURA (krautuvo) valdymo vožtuvai naudojant du kabelius ir vieną mygtuką.

Leidžia nuotoliniu būdu (iš kabinos) valdyti skirstytuvus, esančius už kabinos.

Taikymas: Skirta valdyti TURA 1, 2, 3 tokiuose traktoriuose kaip:

URSUS

ZETOR

MF ir dariniai.

Puikiai tinka hidrauliniam varikliui mašinos ir įrenginiai.

Gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje ir statybose.

Pritaikytas dirbti su įvairių tipų mašinomis, tokiomis kaip: žemės ūkio mašinos, traktoriai, purkštuvai , aurochai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, pramoninės mašinos ir kt.

Lengva montuoti.Techninės specifikacijos: Darbinė temperatūra: nuo -30°C / iki +80°C

Kabelio anga Φ14 mm

Užrakto svirtis

M8 savaime užsifiksuojantis kaištis kabeliui tvirtinti

Medžiaga: ergonomiška, grūdinto plastiko rankena

Aliuminio lydinio pagrindas

Vairasvirtėje yra saugos mechanizmas (2), kuris leidžia blokuoti vairasvirtės galvutės judesius, kad būtų išvengta netyčinio suaktyvinimo: Užrakinta vairasvirtės galvutė Atrakinta vairasvirtės galvutė Kabelis, skirtas valdyti 2 m rutulį skirstytuvas LENKIJOS gaminys SUPER DURABLE Kabelis puikiai tinka valdyti hidraulinius skirstytuvus, naudojamus hidrauliškai varomose mašinose ir įrenginiuose, valdomuose vairasvirte / svirtimi.

Jis gali būti naudojamas žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir pramonėje apskritai. .

Galai: vairasvirtės pusėje esantis kabelio galas baigiasi 14 mm skersmens rutuliuku

Kabelio galas skirstytuvo pusėje, kabelio korpuso sriegis M16x1,5, slankiklis sriegis M6x1,6

Prekė detaliau

Prekės ženklas SM-G

Kodas 15011509186696

Būklė Nauja

Charakteristikos

Gamintojas: SM-G
Detalės numeris: 8466.1P.2x2M1600

Specifinė nuoroda

MPN: 8466.1P.2x2M1600
