Nauja

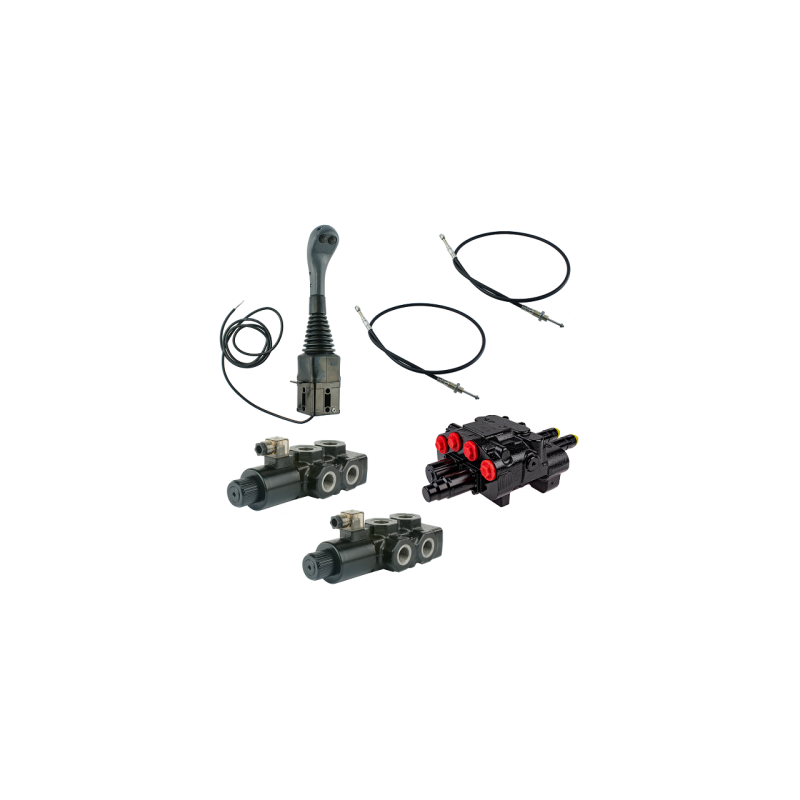

4 sekcijų hidraulinis komplektas: 80L skirstytuvas su plūduriuojančia sekcija + du 6/2 solenoidiniai vožtuvai + valdymo svirtis

Kodas 1.25.70.004.50.151

Prekės ženklas Walvoil

Aprašymas
Prekė detaliau

Aprašymas

4 SEKCIJŲ HIDRAULINIS RINKINYS KRAUTUVUI

VALDYMO SVIRTIS SU DVIEMIS MYGTUKAIS + 2 x 3 m LAIDAS

+ 2 SEKCIJŲ 80L SKIRSTYTUVAS SU VIENA PLAUKIOJANČIA SEKCIJA

+ 2 6/2 SOLENOIDINIS VOŽTUVAS TREČIAI IR KETVIRTAI SEKCIJAI (GRIEBTUVAS, KROKODILAS)

Pritaikymas:

Rinkinys skirtas traktoriams ir mašinoms su uždara hidrauline sistema, kurioje hidraulinis siurblys turi apkrovos jutimo (LS) sistemą.

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Idealiai tinka valdyti keturias sekcijas posūkyje, rėmo pakėlimą, kaušo pakreipimą, krokodilą arba griebtuvą ir ketvirtą papildomą sekciją traktoriuose, kurių siurblio našumas neviršija 80 l/min.

The Plaukiojanti sekcija, dar vadinama laisvo srauto sekcija, naudojama, be kita ko, sniego valytuvuose arba TUR frontaliniuose krautuvams. Ji leidžia laisvai judėti hidraulinių cilindrų stūmoklio kotui, apsaugant nuo pažeidimų elementus, tiesiogiai besiliečiančius su žeme, pvz., valytuvo peilį.

Privalumai:

Valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė leidžia patogiau, tiksliau ir tiksliau valdyti mašiną. Valdymo svirtį montuojant kabinos viduje ir skirstytuvą išvertus į išorę, kabina išlieka švari ir be alyvos nuotėkių.

Valdymo svirties techniniai parametrai:

Prijungimo sistema su kabeliais:
Šakių skersmuo 6 mm

Mygtukų skaičius:
du

Rankenos užraktas:
taip

Detalės gamintojas:
Indemar

Kabelių techniniai parametrai:

Kabelių ilgis komplekte:

3 m

Sriegiai skirstytuvo pusėje:

kabelio korpusas M16x1,5, kabelio laikiklis M6x1

Šakių skersmuo valdymo svirties pusėje:

6 mm

Pagaminta Lenkijoje:

Hydrolider Polska

Kabelių techniniai parametrai:

Vidiniai korpuso sriegiai:

tiekimas: 3/4''; grįžtamasis: 3/4''; sekcijos: 1/2''; LS prievadas: 1/4"

Kabelių jungtys:

Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1

Maksimalus tiekimo slėgis:

250 barų

Maksimalus grąžinimo slėgis:

10 barų

Maksimalus slėgis sekcijose:

300 barų

Gamyklinis perpildymo vožtuvo nustatymas:

175 barų

Savaiminio reguliavimo galimybė:
pilnas apsisukimo pokytis 30 barų

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

-15 C iki +80 C

Rekomenduojama hidraulinė alyva:

mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Dalies gamintojas:
Walvoil

Soleroidinių vožtuvų techniniai parametrai:

Maksimalus srautas:
90 l/min

Vidiniai korpuso sriegiai:

BSP 1/2"

Maksimalus slėgis:

200 bar

Dalies gamintojas:

Walvoil

Pritaikymas:

Solenominis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų pavarų. Krautuvėje tai gali būti niveliavimo (pakreipimo) pavaros ir griebtuvo arba krokodilo formos pavaros. Praktiškai vairasvirtės judesys be paspausto mygtuko valdo pavaros pakreipimą, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo formos uždarymą ir atidarymą.

Valdymas:

2 padėčių slankiklis ant spyruoklės, t. y. jis grįžta į neutralią padėtį nutraukus srovę į ritę.

Slankiklio 1 padėtis (valdymo svirties mygtukas nepaspaustas) – valdo 1 cilindrą.
Slankiklio 2 padėtis (valdymo svirties mygtukas paspaustas) – valdo 2 cilindrą.

Prekė detaliau

Prekės ženklas Walvoil

Kodas 1.25.70.004.50.151

Charakteristikos

Gamintojas: Walvoil
Gamintojo detalės kodas: 1.25.70.004.5

Specifinė nuoroda

MPN: 1.25.70.004.5
