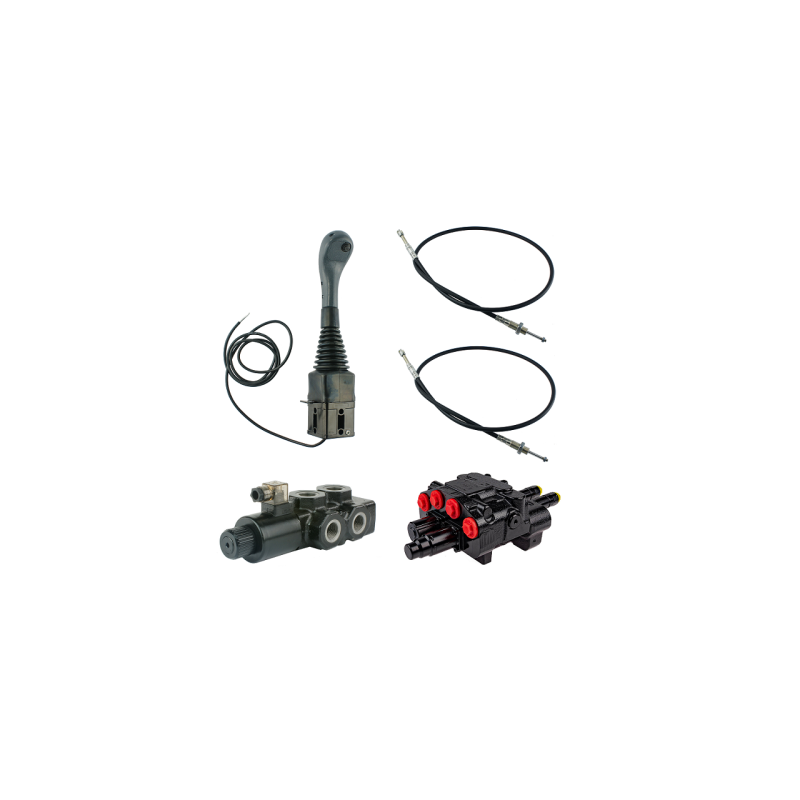

sekcijų hidraulinis komplektas: 80L skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su vie

Kodas 1.25.70.003.50.151

Prekės ženklas Walvoil

Aprašymas
Prekė detaliau

Aprašymas

3 SEKCIJŲ HIDRAULINIS RINKINYS KRAUTUVUI

VALDYMO SVIRTIS SU VIENU MYGTUKU + 2 x 3 m LAIDAS

+ 2 SEKCIJŲ DALIJIMAS 80L SU VIENA PLAUKIOJANČIA SEKCIJA

+ 6/2 SOLENOIDINIS VOŽTUVAS TREČIAI SEKCIJAI (GRIEBTUVAS, KROKODILAS)

Pritaikymas:

Rinkinys skirtas traktoriams ir mašinoms su uždara hidrauline sistema, kuriose hidraulinis siurblys turi apkrovos jutimo (LS) sistemą.

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Idealiai tinka valdyti tris sekcijas posūkyje, rėmo pakėlimą, kaušo pakreipimą ir krokodilą arba griebtuvą traktoriuose, kurių hidraulinio siurblio našumas neviršija 80 l/min. Plaukiojanti dalis, dar vadinama laisvo srauto dalimi, naudojama, be kita ko, sniego valytuvuose arba TUR frontaliniuose krautuvuose. Ji leidžia laisvai judėti hidraulinių cilindrų stūmoklio kotui, apsaugant nuo pažeidimų elementus, tiesiogiai besiliečiančius su žeme, pvz., valytuvo peilį.

Privalumai:

Valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė leidžia patogiau, tiksliau ir tiksliau valdyti mašiną. Valdymo svirtį sumontavus kabinos viduje, o skirstytuvą išvertus į išorę, kabina išlieka švari ir be alyvos nuotėkių.

Valdymo svirties techniniai parametrai:

Prijungimo sistema su kabeliais:
Šakių skersmuo 6 mm

Mygtukų skaičius:
vienas

Rankenos užraktas:
taip

Dalies gamintojas:
Indemar

Kabelių techniniai parametrai:

Kabelių ilgis komplekte:

3 m

Sriegiai skirstytuvo pusėje:

kabelio korpusas M16x1,5, kabelio laikiklis M6x1

Šakių skersmuo valdymo svirties pusėje:

6 mm

Pagaminta Lenkijoje:

Hydrolider Polska

Kabelių techniniai parametrai:

Vidiniai korpuso sriegiai:

tiekimas: 3/4''; grįžtamasis: 3/4''; sekcijos: 1/2''; LS prievadas: 1/4"

Kabelių jungtys:

Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1

Maksimalus tiekimo slėgis:

250 barų

Maksimalus grąžinimo slėgis:

10 barų

Maksimalus slėgis sekcijose:

300 barų

Gamyklinis perpildymo vožtuvo nustatymas:

175 barų

Savaiminio reguliavimo galimybė:
pilnas apsisukimo pokytis 30 barų

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

-15 C iki +80 C

Rekomenduojama hidraulinė alyva:

mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Dalies gamintojas:
Walvoil

Soleroidinio vožtuvo techniniai parametrai:

Maksimalus srautas:
90 l/min

Vidiniai korpuso sriegiai:

BSP 1/2"

Maksimalus slėgis:

200 bar

Dalies gamintojas:

Walvoil

Pritaikymas:

Solenominis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų pavarų. Krautuvėje tai gali būti niveliavimo (pakreipimo) pavaros ir griebtuvo arba krokodilo formos pavaros. Praktiškai vairasvirtės judesys be paspausto mygtuko valdo pavaros pakreipimą, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo formos uždarymą ir atidarymą.

Valdymas:

2 padėčių slankiklis ant spyruoklės, t. y. jis grįžta į neutralią padėtį nutraukus srovę į ritę.

Slankiklio 1 padėtis (valdymo svirties mygtukas nepaspaustas) – valdo 1 cilindrą.
Slankiklio 2 padėtis (valdymo svirties mygtukas paspaustas) – valdo 2 cilindrą.

Prekė detaliau

Prekės ženklas Walvoil

Kodas 1.25.70.003.50.151

Charakteristikos

Gamintojas: Walvoil
Gamintojo detalės kodas: 1.25.70.003.5

Specifinė nuoroda

MPN: 1.25.70.003.5
