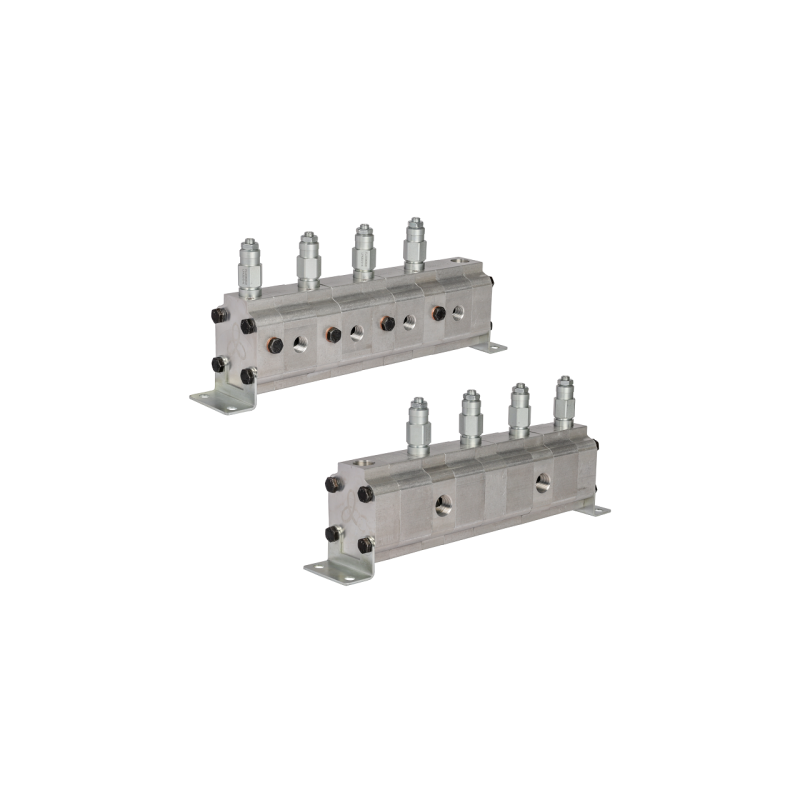

Tikslus transmisinės alyvos srauto daliklis GR20 4x5,9 cm3 2xIN - 4xOUT su išlyginamaisiais vožtuvais. Įleidžiamos alyvos srauto

Kodas 1.22.20.4.059.1.20.151

Prekės ženklas kita

Aprašymas
Prekė detaliau

Aprašymas

PRECIZINIAI PAVARŲ DUJŲ ALYVOS SKILTINIAI 2 ĮĖJIMAI - 4 IŠĖJIMAI
SU KLAIDŲ IŠVALYMO BALANSAVIMO VOŽTUVAIS

Simbolis: 1.22.20.4.059.1.2 Dalies gamintojas: „Blue Ascend Hydraulics“ Pritaikymas: Tikslus pavarų durelių alyvos srauto skirstytuvas, skirtas tolygiai padalyti vieną ar du nepriklausomus alyvos srautus į keturis vienodus srautus. Esant vienam tiekimo srautui, rekomenduojama jį padalyti į du mažesnius srautus naudojant standartinę T formos detalę prieš skirstytuvą.
Skirtas įrenginiams ir mašinoms, kurioms reikalingas tikslus alyvos srauto paskirstymas, neatsižvelgiant į įleidimo slėgį ir darbinių imtuvų, pvz., variklių ar pavarų, apkrovą. Skirstytuvas veikia vienodai tiksliai, kai alyvos srautas teka priešinga kryptimi. Kompaktiška konstrukcija reikalauja mažai vietos ir siūlo platų pritaikymo spektrą. Daugiausia naudojami hidraulinėms pavaroms arba hidrauliniams varikliams, veikiantiems lygiagrečiai su skirtingomis apkrovomis, valdyti, o sklandus jų veikimas yra techninis prioritetas. Balanso atstatymo vožtuvai, sumontuoti kiekvienoje skirstytuvo dalyje, leidžia atkurti klaidą po kiekvieno pavarų arba variklių darbo ciklo. Daliklis su klaidų atstatymo vožtuvais rekomenduojamas mašinoms, kuriose pavaros arba varikliai veikia daug ciklų, kai yra rizika, kad alyvos srauto daliklyje susikaups klaidos.
Įleidimo kanalų skaičius IN: 2 (jei tiekiamas vienas srautas, rekomenduojama jį padalyti į du mažesnius paprastu trišakiu) Išleidimo kanalų skaičius OUT:
4 Vienos sekcijos absorbcija:
5,9 cm3/aps Minimalus greitis:
1250 aps./min Maksimalus greitis:
3000 aps./min Įleidimo srauto diapazonas:
nuo 29,2 iki 67,2 l/min Visų išėjimų efektyvumas diapazone:
nuo 7,3 iki 16,8 l/min Įleidimo sriegis: 3/4 colio Išleidimo sriegis: 1/2 colio Išleidimo angos sriegis: Maksimalus sutapimas su atstatymo vožtuvais:
100
Klaidos kompensacija:
aktyvių atstatymo vožtuvų, išlyginančių po kiekvieno užbaigto ciklo Didžiausias darbinis slėgis nepertraukiamo veikimo metu:
250 bar Didžiausias slėgis trumpalaikio veikimo metu:
280 bar Balansavimo vožtuvų slėgio diapazonas:
70–210 bar Gamyklinis balansavimo vožtuvų nustatymas:
150 bar Rekomenduojamas ΔP:
(slėgio skirtumas atskirose sekcijose)
> 50 bar

Prekė detaliau

Prekės ženklas kita

Kodas 1.22.20.4.059.1.20.151

Charakteristikos

Gamintojas: kita
Gamintojo detalės kodas: 1.22.20.4.059.1.2

Specifinė nuoroda

MPN: 1.22.20.4.059.1.2
