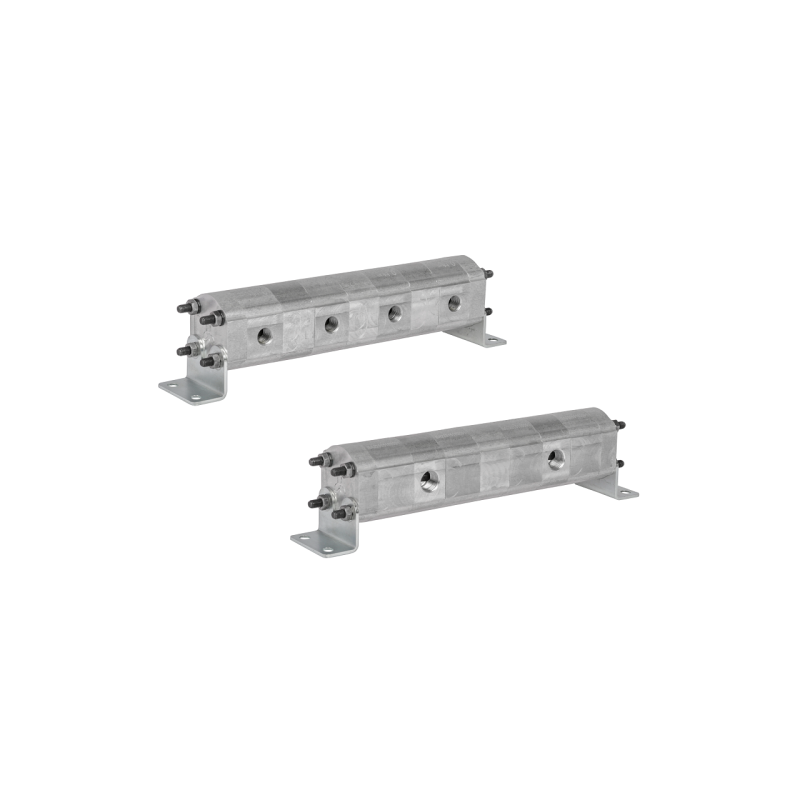

Tikslus transmisinės alyvos srauto daliklis GR10 4x1.2cm3 2xIN - 4xOUT be balansavimo vožtuvų. Įleidimo alyvos srauto diapazonas

Kodas 1.22.10.4.12.1.10.151

Prekės ženklas kita

Aprašymas
Prekė detaliau

Aprašymas

PRECIZINIS KRUMPLIARATINIS ALYVOS SKILTIS 2 ĮĖJIMAI - 4 IŠĖJIMAI
Simbolis: 1.22.10.4.12.1.1 Dalies gamintojas: „Blue Ascend Hydraulics“ Pritaikymas: Tikslus krumpliaratinis skirstytuvas, skirtas tolygiai padalyti vieną ar du nepriklausomus alyvos srautus į keturis vienodus srautus. Esant vienam tiekiamam srautui, prieš padalijant rekomenduojama jį padalyti į du mažesnius srautus naudojant standartinę T detalę.
Skirtas įrenginiams ir mašinoms, kurioms reikalingas tikslus alyvos srauto paskirstymas, neatsižvelgiant į įleidimo slėgį ir darbinių imtuvų, pvz., variklių ar pavarų, apkrovą.
Kompaktiška konstrukcija reikalauja minimalios vietos ir siūlo labai platų pritaikymo spektrą. Daugiausia naudojamas hidraulinėms pavaroms su skirtingomis apkrovomis arba lygiagrečiai veikiantiems hidrauliniams varikliams valdyti, kai sklandus jų veikimas yra techninis prioritetas. Įleidimo kanalų skaičius IN: 2 (jei tiekiamas vienas srautas, rekomenduojama jį standartiniu trišakiu padalyti į du mažesnius) Išleidimo kanalų skaičius OUT:
4 Vienos sekcijos absorbcijos našumas:
1,2 cm3/aps. Minimalus greitis:
1200 aps./min. Maksimalus greitis: 3500 aps./min. Įleidimo srauto diapazonas:
nuo 6 iki 16,8 l/min. Visų išėjimų efektyvumas diapazone:
nuo 1,5 iki 4,2 l/min. Įleidimo sriegis: 1/2 colio Išleidimo sriegis: 3/8 colio Maksimalus vienalaikiškumas:
97
, išlaikant rekomenduojamus slėgio parametrus ΔP.
Padidėjus slėgio skirtumui išėjimuose, vienalaikiškumas sumažėja maždaug 1
kas 10 bar.
Klaidų kompensavimas:
nėra balansavimo vožtuvų klaidoms pašalinti Maksimalus slėgis nepertraukiamo veikimo metu:
220 bar Maksimalus slėgis trumpalaikio veikimo metu:
280 bar Rekomenduojamas ΔP:
(slėgio skirtumas atskirose sekcijose)
> 40 bar

Prekė detaliau

Prekės ženklas kita

Kodas 1.22.10.4.12.1.10.151

Charakteristikos

Gamintojas: kita
Gamintojo detalės kodas: 1.22.10.4.12.1.1

Specifinė nuoroda

MPN: 1.22.10.4.12.1.1
