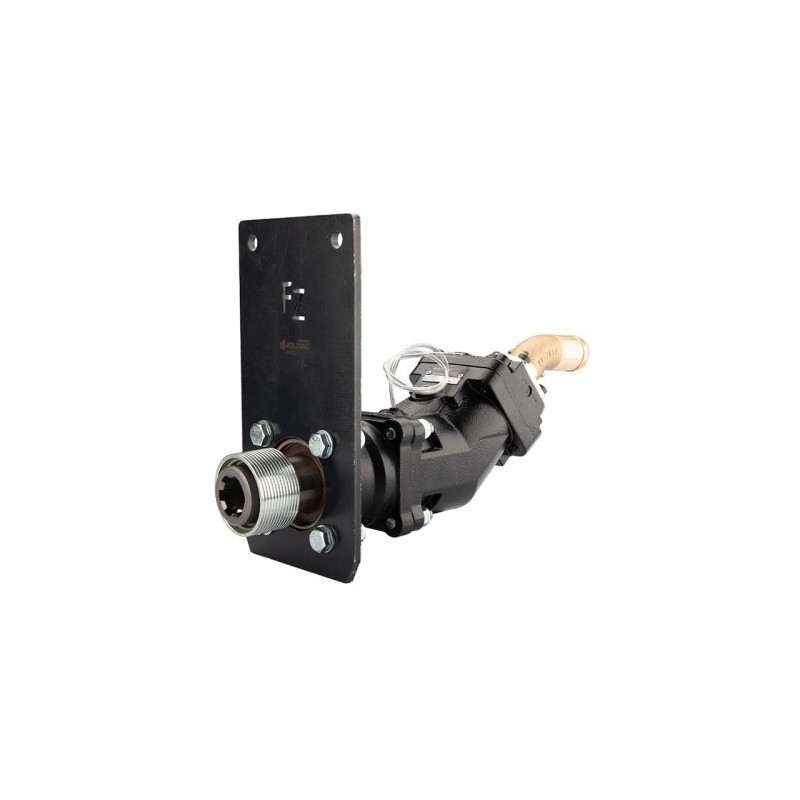

Hidraulinis siurblys 7 stūmoklių su įsiurbimo anga XPi 130 0523730 įstrižas 1 srovės 130 cm3 dvikryptis komplekte su adapteriu s

Kodas 1.40.13.022.20.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

STŪMOKLIŲ HIDRAULINIS SIURBLYS SU SIURBIMO ANGA

TIPAS: XPi 130 0523730 ĮSTRIŽAS 1 TAKTIS 130 cm3

SU KINTAMA SUKIMOSI KRYPTIMI

PRIDĖTA SU ADAPTERIU SU KARTONINIO VELENĖLIO KONVERSIJA Į UNI SIURBLĮ IR 3 GRUPĖS PLOKŠTE

Simbolis:

1.40.13.022.2

Dalies gamintojas:

Hydroleader

Pritaikymas:

Vieno srauto (1 sekcijos) 7 stūmoklių siurblys, kurio darbinis tūris yra 130 cm3, skirtas naudoti sistemose, kuriose darbinė terpė yra hidraulinė alyva.

Jis naudojamas tokiose mašinose kaip: savivarčiai, kablio keltuvai, priekabos, slėginės cisternos, hidrauliniai kranai, gervės, betono maišyklės, sniego valytuvai, traktoriai, žemės ūkio technika, hidrauliniai agregatai ir kt. Dėl aukščiausių darbinių parametrų XPi siurbliai gali būti naudojami vietoj kitų serijų siurblių su panašia paskirtimi. Perjungiant priešinga kryptimi, atkreipkite dėmesį, kad daugumai prieinamų siurblių serijų būdingi žemesni parametrai. „XPi“ gali pakeisti šias serijas:

X, XP, KFA, KFA2FO, A17FO, A17FNO, SCP, SCPT, SAP, F1, F2, BI, EOS, FOX, 145 64, KLS ir kitus...

Kitų gamintojų atitikmenys:

HYDRO LEDUC XPi 130 PUMP 0523730

„Sunfab“ atitikmenys:

dešinėje: SCP-130R-N-DL4-L35-S0S-000 ; kairėje: SCP-130L-N-DL4-L35-S0S-000

dešinėje: SCP-130R-N-DL4-H35-S0S-000 ; kairėje: SCP-130L-N-DL4-H35-S0S-000

„Parker“ atitikmenys:

dešinėje: T1-121-R 378 2120 ; kairėje: F1-121-L 378 2120

Rexroth atitikmuo:

dešinėje: A17FNO125/10NRWK0E81-0
kairėje: A17FO125/10NLWK0E81-0

STŪMOKLINIO SIURBLIO PARAMETRAI:

Siurblio tipas:

stūmoklinis siurblys

Našumas l/min:

195 l/min (esant 1500 aps./min.)

Našumas cm3/aps.:

130 cm3/aps.

Sekcijų skaičius:

1 sekcijos

Sukimosi kryptis:

dvikryptis

Flanšo tipo tvirtinimo flanšas:

ISO kvadratinis flanšas 80x80

Centravimo flanšas skersmuo:

80 mm

Kardaninio veleno tipas:

cilindrinis, 8 pjovimo dantų FI 36 mm (8-32-36 DIN ISO 14-NF 22.131)

GATOS VELNO ADAPTERIO PARAMETRAI:

Įvestis:

GATOS VELNO fiksavimo lizdas (1 3/8" - 6 pjovimo dantų)

Išvestis:

vienavamzdis velenas (6 pjovimo dantų 25 mm) stūmokliniam siurbliui montuoti

Adapterio varžtų skaičius:

4

Stipriklio plokštė:

3 grupė

SIURBLIO CHARAKTERISTIKOS STŪMOKLIS:

Prijungimo ir veikimo principai:

Siurbimo jungtis: FI 2 1/2"; Išleidimo jungtis: G 1" BSP

Kiekvienas siurblys parduodamas su įsiurbimo anga. Ši anga turi būti naudojama prijungiant siurblį prie hidraulinės sistemos. Vartotojas gali naudoti senąją angą, tačiau prieš tai darydamas įsitikinkite, kad senosios angos vidinis skerspjūvis nėra mažesnis. Bendras visos įsiurbimo linijos vidinis skerspjūvis negali būti mažesnis už komplekte esančios angos skerspjūvį.

7 stūmoklių konstrukcija, stūmoklio ašies posvyris veleno ašies atžvilgiu 40°. Kompaktiška ir kompaktiška konstrukcija, priekinis guolis taip pat atlieka siurblio centravimo funkciją. Tvirtinimas: ISO flanšas, pritvirtintas 4 varžtais, atstumas 80x80 mm; 80 mm centrinis užraktas, 8-32-36 velenas su grioveliais, galinės alyvos angos, 45° įsiurbimo anga.

Galima įsigyti 10 modelių, kurie skiriasi savo našumu:

12ccm, 18ccm, 25ccm, 32ccm, 41ccm, 50ccm, 63ccm, 80ccm, 108ccm, 130ccm

Siurbliai aprūpinti plastikiniais vamzdžiais, prijungtais prie erdvės tarp dviejų sandariklių: išorinio aukštos temperatūros sandariklio ir vidinio hidraulinio sandariklio. Be slėgio mažinimo funkcijos, vamzdžiai taip pat atlieka valdymo funkciją. Jei vamzdyje atsiranda alyvos, siurblį reikia aptarnauti. Remontas paprastai bus gana pigus ir jį galima planuoti. Tai padės išvengti staigių gedimų.

Gamintojas: HYDRO LEDUC SAS Prancūzija

Technologija:

XPi siurblių serijoje sumontuoti sustiprinti dvigubi veleno sandarikliai su vamzdeliu šių sandariklių būklei patikrinti. Flanše esantis elastomero keturkampis žiedas vietoj popierinio sandariklio užtikrina geresnį kontaktą tarp siurblio ir galios paėmimo veleno. Nauja paskirstymo pavara ir tiesioginė cilindrų bloko pavara kūginiais stūmokliais, be kitų privalumų, sumažina triukšmo lygį. XPi siurbliai turi tuščiavidurius stūmoklius, kad būtų užtikrintas aukštas slėgis guolių tepimui. Tai reiškia, kad didėjant darbiniam slėgiui, didėja ir tepimo slėgis, o tai turi įtakos siurblio ilgaamžiškumui. mazgas.

Privalumai:

Pagrindiniai XPi stūmoklinių siurblių privalumai: maži matmenys, žymiai sumažintas triukšmo lygis, didelis sukimosi greitis, paprastas naudojimas ir ilgaamžiškumas.

Versijos ir priedai:

XPi stūmoklinių siurblių seriją sudaro dešimt vieno srauto modelių. Hidrauliniai siurbliai tiekiami su 1"1/2", 2", 2"1/2 įsiurbimo angomis, iš kurių galite pasirinkti vieną užsakydami. Siurblius taip pat galima užsisakyti su apėjimo vožtuvu, kuris leidžia XPi siurbliams nuolat veikti nesukeliant problemų dėl darbinio skysčio perkaitimo, neturinčio įtakos ilgaamžiškumui ir netrukdant esamai hidraulinei sistemai. Kitas priedas yra deflektorius, apsaugantis siurblį nuo kelio šiukšlių, ypač kai siurblys varomas kardaniniu velenu. Taip pat galite užsisakyti sankabą, skirtą prijungti prie kardaninio veleno, kuris gamykloje yra su deflektoriumi. Kitos sankabos galimos pagal pageidavimą.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.40.13.022.20.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.40.13.022.2

Specifinė nuoroda

MPN: 1.40.13.022.2
