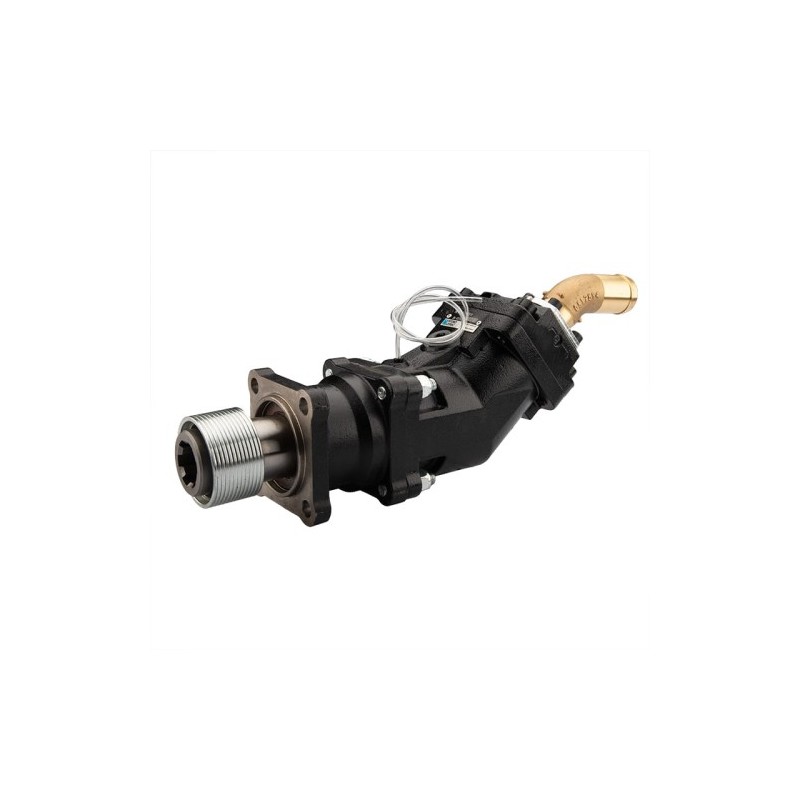

Hidraulinis siurblys 7 stūmoklių su įsiurbimo anga XPi 41 0523790 įstrižas 1 srovės 41 cm3 dvikryptis komplekte su adapteriu su

Kodas 1.40.13.010.10.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

STŪMOKLIŲ HIDRAULINIS SIURBLYS SU SIURBIMO JUNGTIMI

TIPAS: XPi 41 0523790 ĮSTRIŽAS 1 TAKTO 41 cm3

SU KEIČIAMA SUKIMOSI KRYPTIMI

PRIDĖTA SU ADAPTERIU SU KARTONINIO VELENĖLIO KONVERSIJA Į UNI SIURBLĮ

Simbolis:

1.40.13.010.1

Dalies gamintojas:

Hydroleader

Pritaikymas:

Vieno srauto (1 sekcijos) 7 stūmoklių siurblys, kurio tūris 41 cm3, skirtas naudoti sistemose, kuriose darbinė terpė yra hidraulinė alyva.

Jis naudojamas tokiose mašinose kaip: savivarčiai, kablio keltuvai, priekabos, slėginės cisternos, hidrauliniai kranai, gervės, betono maišyklės, sniego valytuvai, traktoriai, žemės ūkio technika, hidrauliniai agregatai ir kt. Dėl aukščiausių darbinių parametrų XPi siurbliai gali būti naudojami vietoj kitų serijų siurblių su panašia paskirtimi. Perjungiant priešinga kryptimi, atkreipkite dėmesį, kad daugumai prieinamų siurblių serijų būdingi žemesni parametrai. XPi gali pakeisti šias serijas:

X, XP, KFA, KFA2FO, A17FO, A17FNO, SCP, SCPT, SAP, F1, F2, BI, EOS, FOX, 145 64, KLS ir kitas...

Kitų gamintojų atitikmenys:

HYDRO LEDUC XPi 41 PUMP 0523780

„Sunfab“ atitikmenys:

dešinėje: SCP-040R-N-DL4-L35-S0S-000 ; kairėje: SCP-040L-N-DL4-L35-S0S-000

dešinėje: SCP-040R-N-DL4-H35-S0S-000 ; kairėje: SCP-040L-N-DL4-H35-S0S-000

„Parker“ atitikmenys:

dešinėje: F1-41-R 378 1040; kairėje: F1-41-L 378 1041

dešinėje: F1-41-R 378 1040; kairėje: F1-41-L 378 1041

„Rexroth“ atitikmuo:

dešinėje: A17FO45/10NRWK0E81-0; kairė: A17FO45/10NLWK0E81-0

STŪMOKLINIO SIURBLIO PARAMETRAI:

Siurblio tipas:

stūmoklinis siurblys

Našumas l/min:

61 l/min (esant 1500 aps./min.)

Našumas cm3/aps.:

41 cm3/aps.

Sekcijų skaičius:

1 sekcijos

Sukimosi kryptis:

dvikryptis

Tvirtinimo flanšo tipas:

ISO kvadratinis flanšas 80x80

Centavimo flanšo skersmuo:

80 mm

Veleno tipas:

cilindrinis 8 pjovimo antgaliai FI 36 mm (8-32-36 DIN ISO 14-NF 22.131)

GATOS VELNO ADAPTERIO PARAMETRAI:

Įvestis:

GATOS VELNO fiksavimo lizdas (1 3/8" - 6 pjovimo ašmenys)

Išvestis:

Velnas (6 pjovimo ašmenys, 25 mm) stūmokliniam siurbliui tvirtinti

Adapterio varžtų skaičius:

4

STŪMOKLINIO SIURBLIO CHARAKTERISTIKOS:

Prijungimo ir veikimo principai:

Siurbimo jungtis: 1 1/2"; Pristatymo jungtis: G 3/4" BSP

Kiekvienas siurblys parduodamas su įsiurbimo anga. Ši anga turi būti naudojama prijungiant siurblį prie hidraulinės sistemos. Vartotojas gali naudoti senąją angą, tačiau prieš tai darydamas įsitikinkite, kad senosios angos vidinis skerspjūvis nėra mažesnis. Bendras visos įsiurbimo linijos vidinis skerspjūvis negali būti mažesnis už komplekte esančios angos skerspjūvį.

7 stūmoklių konstrukcija, stūmoklio ašies posvyris veleno ašies atžvilgiu 40°. Kompaktiška ir kompaktiška konstrukcija, priekinis guolis taip pat atlieka siurblio centravimo funkciją. Tvirtinimo detalės: ISO flanšas, tvirtinamas 4 varžtais, atstumas 80x80 mm; 80 mm centrinis užraktas, 8-32-36 velenas su grioveliais, galinės alyvos angos, 45° įsiurbimo anga.

Galima įsigyti 10 modelių, kurie skiriasi savo našumu:

12ccm, 18ccm, 25ccm, 32ccm, 41ccm, 50ccm, 63ccm, 80ccm, 108ccm, 130ccm

Siurbliai aprūpinti plastikiniais vamzdžiais, prijungtais prie erdvės tarp dviejų sandariklių: išorinio aukštos temperatūros sandariklio ir vidinio hidraulinio sandariklio. Be slėgio mažinimo funkcijos, vamzdžiai taip pat atlieka valdymo funkciją. Jei vamzdyje atsiranda alyvos, siurblį reikia aptarnauti. Remontas paprastai bus gana pigus ir jį galima planuoti. Tai padės išvengti staigių gedimų.

Gamintojas: HYDRO LEDUC SAS Prancūzija

Technologija:

XPi siurblių serijoje sumontuoti sustiprinti dvigubi veleno sandarikliai su vamzdeliu šių sandariklių būklei patikrinti. Flanše esantis elastomero keturkampis žiedas vietoj popierinio sandariklio užtikrina geresnį kontaktą tarp siurblio ir galios paėmimo veleno. Nauja paskirstymo pavara ir tiesioginė cilindrų bloko pavara kūginiais stūmokliais, be kitų privalumų, sumažina triukšmo lygį. XPi siurbliai turi tuščiavidurius stūmoklius, kad būtų užtikrintas aukštas slėgis guolių tepimui. Tai reiškia, kad didėjant darbiniam slėgiui, didėja ir tepimo slėgis, o tai turi įtakos siurblio ilgaamžiškumui. mazgas.

Privalumai:

Pagrindiniai XPi stūmoklinių siurblių privalumai: maži matmenys, žymiai sumažintas triukšmo lygis, didelis sukimosi greitis, paprastas naudojimas ir ilgaamžiškumas.

Versijos ir priedai:

XPi stūmoklinių siurblių seriją sudaro dešimt vieno srauto modelių. Hidrauliniai siurbliai tiekiami su 1"1/2", 2", 2"1/2 įsiurbimo angomis, iš kurių galite pasirinkti vieną užsakydami. Siurblius taip pat galima užsisakyti su apėjimo vožtuvu, kuris leidžia XPi siurbliams nuolat veikti nesukeliant problemų dėl darbinio skysčio perkaitimo, neturinčio įtakos ilgaamžiškumui ir netrukdant esamai hidraulinei sistemai. Kitas priedas yra deflektorius, apsaugantis siurblį nuo kelio šiukšlių, ypač kai siurblys varomas kardaniniu velenu. Taip pat galite užsisakyti sankabą, skirtą prijungti prie kardaninio veleno, kuris gamykloje yra su deflektoriumi. Kitos sankabos galimos pagal pageidavimą.
