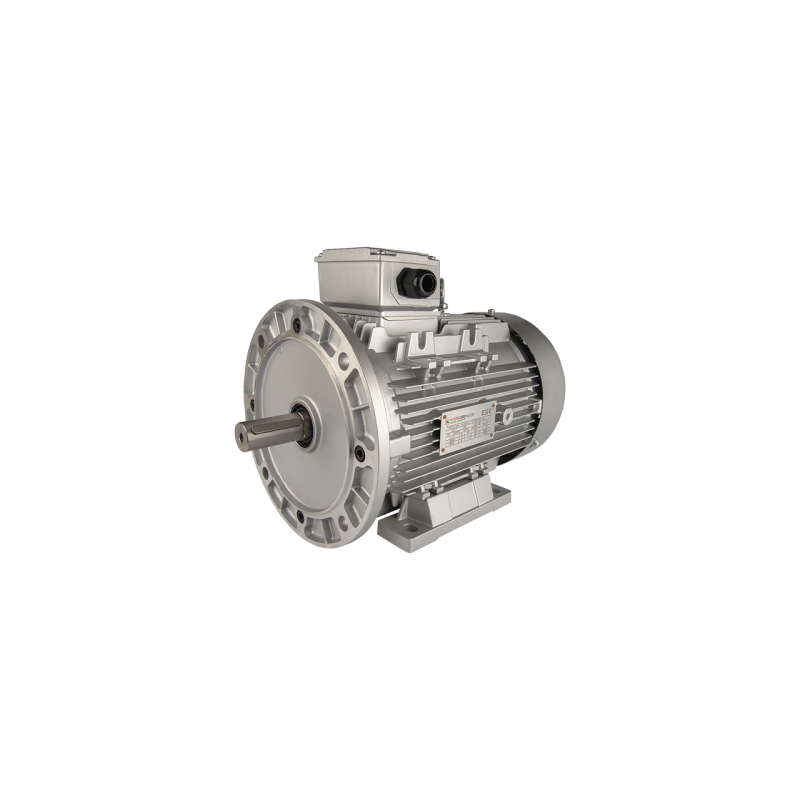

Trifazis 400 V IE3 elektros variklis, tipas B35 G90L, galia: 2,2 kW, apsukos: 1400 aps./min., velenas: 24 mm, su flanšu skambuči

Kodas 1.42.20.022.090.30.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

AHC3 3 FAZIŲ 400 V ELEKTROS VARIKLIS

GALIA: 2,2 kW, EFEKTYVUMAS: IE3, TIPAS: FLANŠINIS-KOJINIS

Simbolis:
1.42.20.022.090.3

Dalies gamintojas:
Hydroleader

Pritaikymas:

Energiją taupantis bendrosios paskirties variklis su specialiu korpusu, kuris puikiai išsklaido šilumą, pritaikytas nuolatiniam darbui esant apkrovai. Jis plačiai naudojamas mechaninėse pavarose ir hidraulinėse sistemose žemės ūkyje, sodininkystėje, miškininkystėje, statybose ir plačiojoje pramonėje.

Hidraulinėse sistemose jis naudojamas hidrauliniams siurbliams varyti komplektuose su specialiomis sankabomis ir varpiniais korpusais (pilnus komplektus su siurbliais galite įsigyti kituose mūsų aukcionuose).

Mechaninėse sistemose jis naudojamas konvejerių juostoms, tiektuvams, sraigtams, ventiliatoriams, reduktoriams, grandikliams, velenams, patefonams, gręžimo staklėms, šlifavimo staklėms, tekinimo staklėms, frezavimo staklėms, obliavimo staklėms, maišytuvams ir daugeliui kitų varyti.

Bendras aprašymas ir eksploatavimo sąlygos:

AHC3 serijos varikliai yra voverės narvelio tipo asinchroniniai varikliai, pasižymintys IE3 efektyvumu ir varine statoriaus apvija, mažomis srovės sąnaudomis ir labai dideliu eksploatavimo efektyvumu.

Pagaminti pagal IP55 apsaugos klasę. Sukurta veikti ne aukštesnėje kaip 40 °C aplinkos temperatūroje ir ne didesniame kaip 1000 m aukštyje virš jūros lygio. Darbinis dažnis: 50 Hz. Maksimali variklio temperatūra normaliomis eksploatavimo sąlygomis neturėtų viršyti 100 °C. Varikliai aprūpinti PTC jutikliais, nustatytais 130 °C temperatūrai. Varikliai turėtų būti montuojami tokiose vietose, kur jiems bus reikalinga tinkama ventiliacija aušinimui.

Montavimas ir pavaros perdavimas:

Siekiant užtikrinti ilgą ir be problemų veikiantį veikimą, rekomenduojama laikytis toliau pateiktų instrukcijų:

Varikliai suprojektuoti taip, kad juos varytų lanksti mova, tuščiavidurė įvorė arba skriemulys.
Jei variklis turi varyti įrenginį skriemuliais ir V formos diržais, variklio veleno ašis ir imtuvo veleno ašis turi būti lygiagrečios, o diržo centrinė linija ir veleno kakliuko centrinė linija turi būti statmenos.
Variklio veleno ašis ir imtuvo veleno ašis turi būti vienoje linijoje, atsižvelgiant į naudojamos lanksčios movos tolerancijas.

Įtampa ir prijungimas:

Varikliai prie tinklo turi būti prijungti naudojant apsaugą nuo perkrovos. Apsauga turi būti suderinama su variklio parametrais.
Varikliai iki 3 kW: 230 V jungtis △, 400 V jungtis Y
Varikliai nuo 4 kW: 400 V jungtis △, 690 V jungtis Y
Gnybtų dėžutėje yra 6 jungtys. Prijunkite variklį pagal schemą, esančią po gnybtų dėžutės dangteliu Y arba △.

Tipas:

AHC 90L 1-4

Galia (kW):

2,2

Galia (AG):

3

Įtampa (V):

400

Srovės daugiklio koeficientas:

7,5

Triukšmo lygis (dB):

64

Veleno sukimosi greitis (aps./min.):

1400

Sukimosi kryptis:

dešinė arba kairė

Varančiojo veleno skersmuo (mm):

24

Veleno pleištas:

taip (8 mm)

Sandariklis:

IP55 iš abiejų pusių

Tvirtinimo flanšo varpo jungtis:

taip (200 mm)

Montavimas jungtys:

taip

Svoris (kg):

21

Korpusas:

aliuminis

Apvija:

varis
