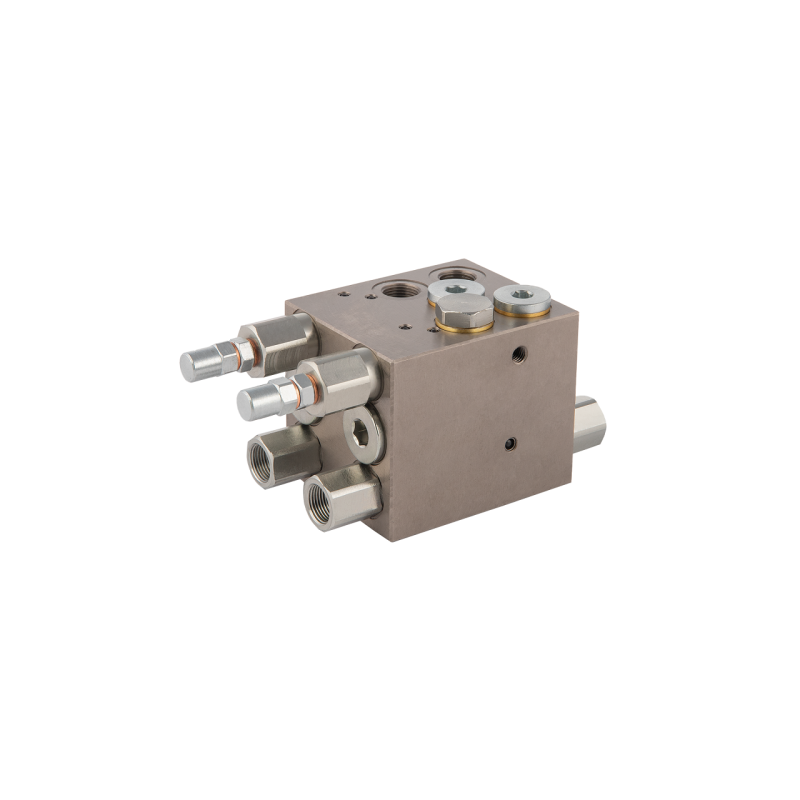

Vožtuvas rotaciniam plūgui su dviem cilindrais VRAP80/100 sriegis: 3/8 colio maks. slėgis: 230 bar

Kodas 1.35.52.010.10.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

HIDRAULINIS VOŽTUVAS ROTACINIAM PLŪGUI

SU DVIEJŲ CILINDRŲ VRAP80/100 3/8"

Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.

Vožtuvas hidrauliniams cilindrams apverčiamuosiuose plūguose, naudojamas visuose plūguose su

dviem cilindrais, kurių vidinis cilindrų skersmuo abiejuose cilindruose yra

nuo 80 iki 100 mm (išorinis skersmuo nuo 90 iki 120 mm).

Vožtuvas tinkamu momentu automatiškai perjungia alyvos srauto kryptį, pakeičia cilindrų judėjimą ir atitinkamai plūgo rėmo sukimosi judesį bei padėtį. Įrengtas atbulinis vožtuvas, kuris

užtikrina, kad plūgas būtų pritvirtintas nustatytoje padėtyje.

BENDROJI INFORMACIJA:

Prijungimas: Prijunkite C1 prie cilindro stūmoklio koto (A), o C2 – prie cilindro stūmoklio (A).

Prijunkite U1 prie cilindro stūmoklio koto (B), o U2 prie cilindro stūmoklio (B).

Prijunkite P ir T prie traktoriaus lizdų arba prie hidraulinio skirstytuvo sekcijų.

Hidraulinių skylių skaičius korpuse: 6

Vidiniai sriegiai korpuse [BSP]: 3/8''

Medžiaga: cinkuotas plienas

SLĖGIO DIAPAZONAS:

Maksimalus leistinas slėgis: 400 bar

Didžiausias perjungimo vožtuvo nustatymas: 230 bar

Gamyklinis perjungimo vožtuvo nustatymas: 150 bar

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Alyvos tipas: Mineralinė hidraulinė alyva alyvos pagrindu

GRAFINĖ DIAGRAMA:

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 1.35.52.010.10.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 1.35.52.010.1

Specifinė nuoroda

MPN: 1.35.52.010.1
