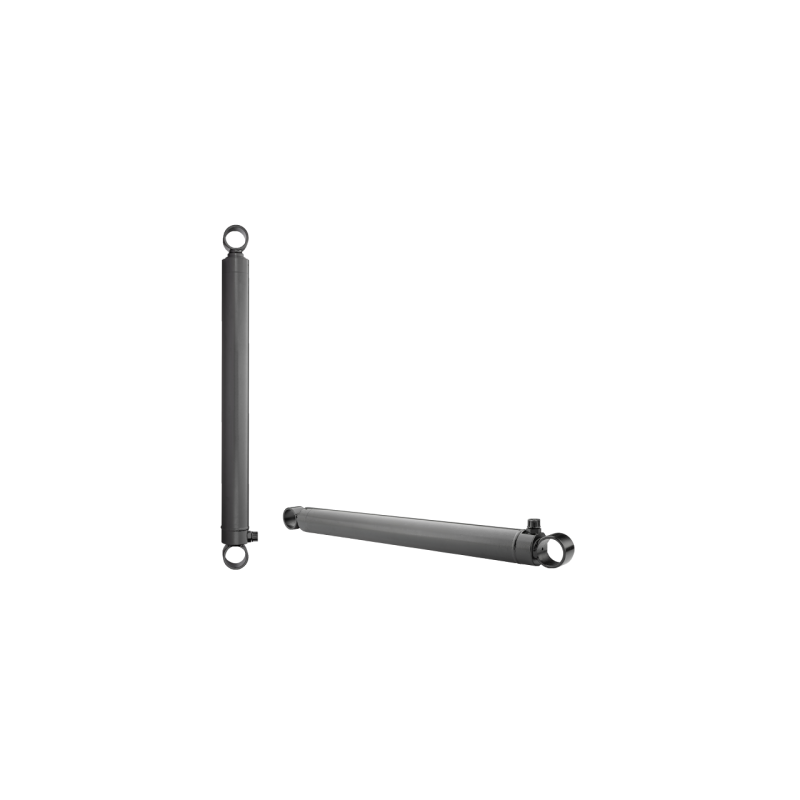

Viengubo veikimo hidraulinio cilindro ilgis: 695 mm, eiga: 505 mm, CJ 45/505

Kodas 7.02.45.5050.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

VIENO VEIKIMO HIDRAULINIS CILINDRAS

PRIDEDAMAS SU VUBA APSAUGINIU VOŽTUVU

Dalies gamintojas:
Hydroleader

Pritaikymas:
Plačiai naudojamas hidraulinėse sistemose žemės ūkyje, statybose ir pramonėje.

Cilindro viduje sumontuotas VUBA vožtuvas apsaugo cilindrą nuo staigaus stūmoklio koto atitraukimo plyšus žarnai. Šis sprendimas apsaugo nuo staigaus pakelto krovinio nuleidimo, kuris gali jį sugadinti arba sukelti kitą rimtą avariją.

Cilindro tipas:
viengubo veikimo

Išorinis stūmoklio (vamzdžio) skersmuo:
60 mm

Vidinis stūmoklio (vamzdžio) skersmuo:
50 mm

Stūmoklio koto (strypo) skersmuo:
45 mm

Kaiščio skylių skersmuo:
45 mm

Pistoleto koto eiga (darbinis judesys):
505 mm

Ilgis ramybės padėtyje
matuojant išilgai skylių ašių:
695 mm

Vidiniai jungčių sriegiai:
M14x1,5

Galvutės tvirtinimas vamzdžio pusėje:
suvirintas

Galvutės tvirtinimas koto pusėje:
prisukamas

Įdarinės dėžės (uždarymo dangtelio) tipas:
srieginis, įsukamas į vamzdį

Strypo tipas (stūmoklio kotas):
chromuotas, suvirinamas

Nominalus slėgis:

200 bar

Didžiausias leistinas darbinis slėgis:
240 bar

Stūmimo jėga esant 200 barų slėgiui:

32 kN (3,2 tonos)

Stūmimo jėga esant 240 barų slėgiui:

38 kN (3,8 tonos)

Leistina aplinkos temperatūra:
-40ºC iki +60ºC

Leistina alyvos temperatūra:
-15ºC iki +80ºC

Skysčio tipas:
mineralinės alyvos pagrindu pagaminta hidraulinė alyva

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 7.02.45.5050.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 7.02.45.505

Specifinė nuoroda

MPN: 7.02.45.505
