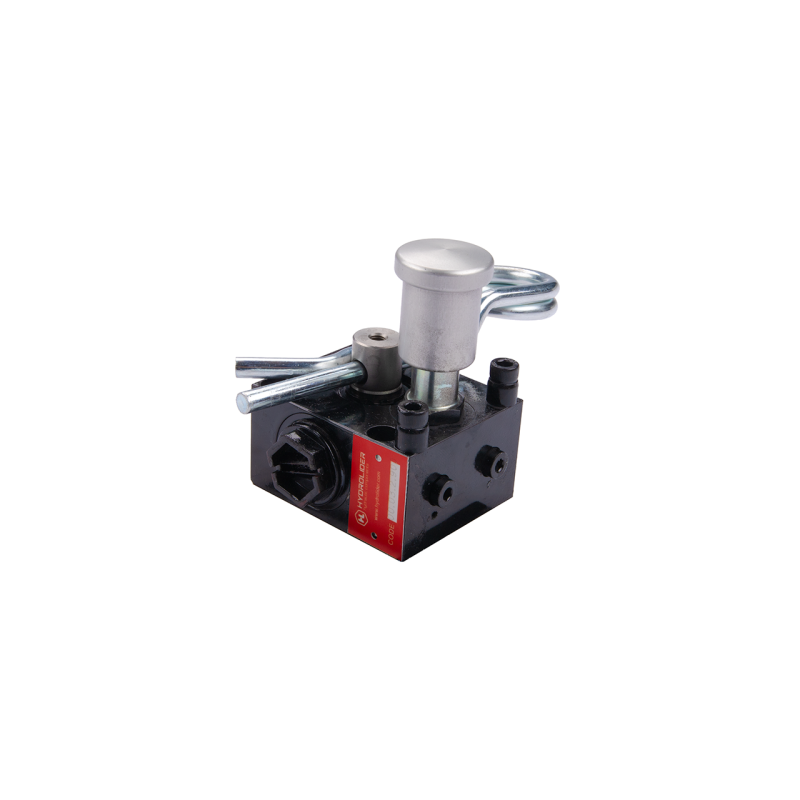

Priekabos hidraulinės stabdžių sistemos avarinis apsauginis vožtuvas

Kodas 2.00.03.2.9000.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

AVARINIS VOŽTUVAS PRIEKABOS HIDRAULINEI STABDŽIŲ SISTEMAI

Simbolis:
2.00.03.2.900

Dalies gamintojas:
Hydrolider

Pritaikymas:

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje. Skirtas montuoti žemės ūkio priekabų hidraulinėse stabdžių sistemose.
Vožtuvo paskirtis – įjungti priekabos stabdžius atsitiktinio atsijungimo atveju. Vožtuvas turi įmontuotą rankinį siurblį, kuris leidžia pašalinti likusį slėgį iš priekabos stabdžių žarnos.

Atsitiktinai atjungus priekabą:

Hidraulinė jungtis atjungiama per stūmimo-traukimo jungtį be jokių pažeidimų.
Grandinė įsitempia, avarinis vožtuvas persijungia, įjungdamas priekabos stabdžių sistemą.
Priekabos stabdžiai įsijungia veikiant akumuliatoriaus slėgiui.
Traktorius nebėra prijungtas prie priekabos, o stūmimo-traukimo sankaba apsaugo nuo alyvos nutekėjimo.
Hidraulinė stabdžių sistema niekaip nepažeista, jungtis galima nedelsiant nustatyti iš naujo.

Jungtis:

B prijungtas prie A: Priekabos stabdžiai prijungti prie akumuliatoriaus, kuris įjungia avarinį stabdį.
B prijungtas prie C: Priekabos stabdžiai prijungti prie traktoriaus hidraulinės valdymo sistemos.

Jungtys:

M18x1,5

Vožtuvo ilgis:

70 mm

Vožtuvo plotis:

59 mm

Jungtis A:

išėjimas į hidraulinį akumuliatorių. (montavimas kairėje priekabos pusėje)

Jungtis B:

išėjimas į stabdžių cilindrus

Jungtis C:

įėjimas iš traktoriaus (montavimas kairėje priekabos pusėje)

Montuojant vožtuvą dešinėje priekabos pusėje:

jungtys A ir B turi būti prijungtos atvirkštine tvarka

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 2.00.03.2.9000.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 2.00.03.2.900

Specifinė nuoroda

MPN: 2.00.03.2.900
