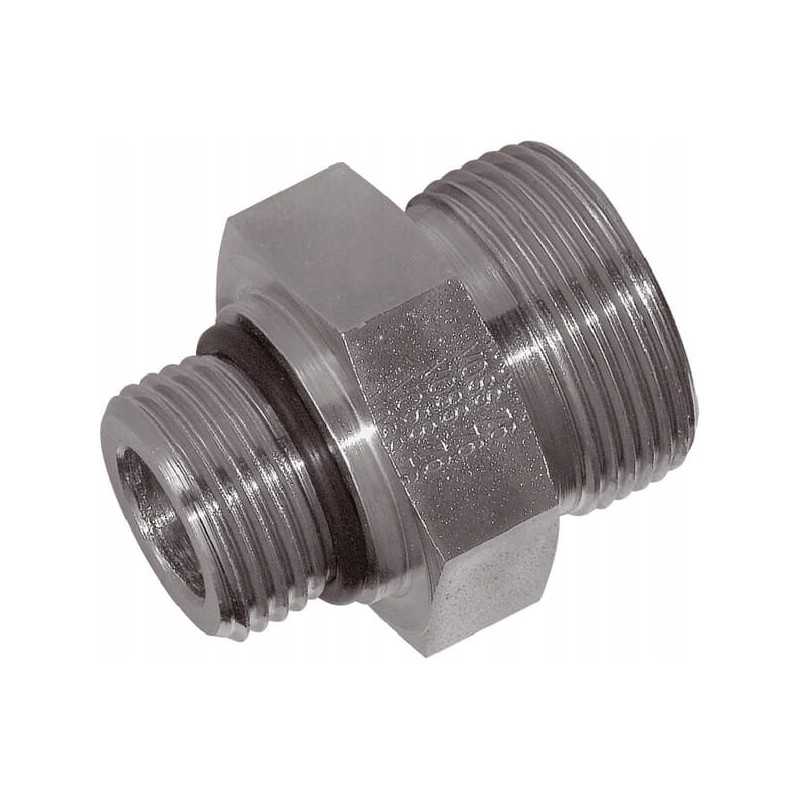

Jungtis 8l 7 16 unf

Kodas 15013127023512

Prekės ženklas Voss

Aprašymas
Prekė detaliau

Aprašymas

8L 7/16 UNF jungties parametrai

Dalies numeris: GES8L716UNF

Vienetas: dalis skersmuo Nr. 1: 8 mm

Jungties Nr. 1 sriegio skersmuo: 7/16 colių

Jungties Nr. 1 sriegio ilgis [K]: 9,2 mm

Vidinis skersmuo: 5 mm

Darbinis slėgis maks.: 500 BAR

Sriegis jungties Nr. 1 žingsnis: 1,5 mm

Sandarinimo medžiaga: nitrilo guma [NBR]

Serija: L

Maksimalus priveržimo momentas: 25 N m

Veržliarakčio dydis jungties Nr. 1: 15,8 mm

Veržliarakčio dydis jungties Nr. 1 [S1] : 17 mm

Jungties Nr. 1 sriegio tipas: UNF

Jungties Nr. 2 tipas: sandarinimo žiedas

Jungtis Nr. 2 tipas – kištukinis/kištinė: kištukas

Jungties Nr. 2 sriegio skersmuo: 7/16 colio

Skaičius sriegių colyje jungties Nr. 2 sriegis: 20

Jungties Nr. 2 sriegio tipas: UNF

Veržliarakčio dydis jungties Nr. 2 [S2]: 17 mm

Vamzdžio skersmuo: 8 mm

SAE standartas: 514

Ilgis: 26,5 mm

Specifikacijos

- Tiesioginiam prijungimui prie metrinės žarnos veržlės arba iš anksto sumontuotos jungties Privalumai

- Maža nuotėkio rizika Paraiška

- Hidraulinė žarna

- Hidraulinės linijos

Techninė informacija

- Pagal pageidavimą galima įsigyti nerūdijančio plieno versiją - Viton

tarpiklis galimas pagal pageidavimą Paviršiaus apdorojimas

- Cinkas

- Nikeliuotas

Matmenys nuo jungties ašies iki kitos jungties galo [L2]

25 mm

Matmenys nuo jungties Nr.2 ašies iki kitos jungties galo [L1]

10 mm

DIN standartas

- 2353

- 3852

- 2401

Prekė detaliau

Prekės ženklas Voss

Kodas 15013127023512

Būklė Nauja

Charakteristikos

Gamintojas: Voss
Detalės numeris: GES8L716UNF
Originalus Detalės numeris: GES8L716UNF
Atsarginių dalių numeriai: GES8L716UNF

Specifinė nuoroda

MPN: GES8L716UNF
