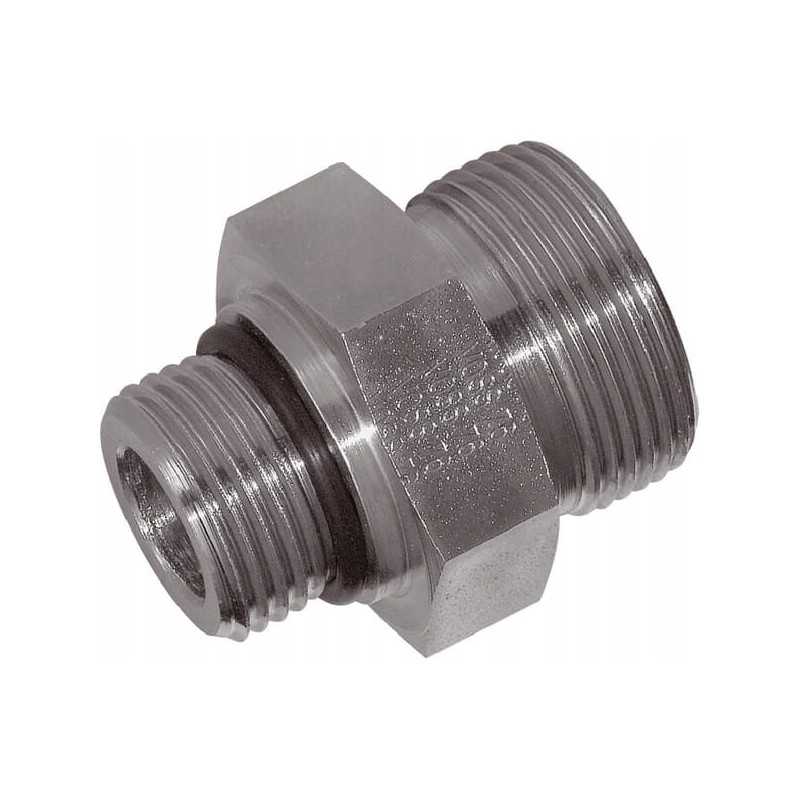

Srieginė jungtis 15l 7 8 unf

Kodas 15013127031553

Prekės ženklas Voss

Aprašymas
Prekė detaliau

Aprašymas

15L 7/8 UNF srieginės jungties parametrai

Dalies numeris: GES15L78UNF

Vienetas: gabalas

Gamintojas: Voss

Ypatybės: - Didelis atsparumas korozijai

Forma: Tiesi - 2 šonų jungtis

Jungties tipas Nr. 1: Pjovimo žiedas

Jungties tipas Nr. skersmuo Nr. 1: 15 mm

Jungties Nr. 1 sriegio skersmuo: 7/8 colio

Jungties Nr. 1 sriegio ilgis [K]: 12,8 mm

Vidinis skersmuo: 11 mm

Darbinis slėgis maks.: 400 BAR

Sriegis jungties Nr. 1 žingsnis: 1,5 mm

Sandarinimo medžiaga: nitrilo guma [NBR]

Serija: L

Maksimalus priveržimo momentas: 60 N m

Veržliarakčio dydis jungties Nr. 1: 27 mm

Veržliarakčio dydis jungties Nr. 1 [S1]: 27 mm

Jungties Nr. 1 sriegio tipas: UNF

Jungties Nr. 2 tipas: sandarinimo žiedas

Jungtis Nr. 2 vidinis/kištukinis tipas: kištukas

Jungties Nr. 2 sriegio skersmuo: 7/8 colio

sriegiai colyje jungties Nr. 2 sriegis: 14

Jungtis Nr. 2 Sriegio tipas: UNF

Jungtis Nr. 2 Veržliarakčio dydis [S2]: 27 mm

Vamzdžio skersmuo: 15 mm

SAE standartas: 514

Ilgis: 33,7 mm

Specifikacijos

- Tiesioginiam prijungimui prie metrinės žarnos veržlės arba iš anksto sumontuotos jungties Privalumai

- Maža nuotėkio rizika Paraiška

- Hidraulinė žarna

- Hidraulinės linijos

Techninė informacija

- Pagal pageidavimą galima įsigyti nerūdijančio plieno versiją - Viton

tarpiklis galimas pagal pageidavimą Paviršiaus apdorojimas

- Cinkas

- Nikeliuotas

Matmenys nuo jungties ašies iki kitos jungties galo [L2]

29 mm

Matmenys nuo jungties Nr.2 ašies iki kitos jungties galo [L1]

DIN standartas

- 2353

- 3852

- 2401

Prekė detaliau

Prekės ženklas Voss

Kodas 15013127031553

Būklė Nauja

Charakteristikos

Gamintojas: Voss
Detalės numeris: GES15L78UNF
Originalus Detalės numeris: GES15L78UNF
Atsarginių dalių numeriai: GES15L78UNF

Specifinė nuoroda

MPN: GES15L78UNF
