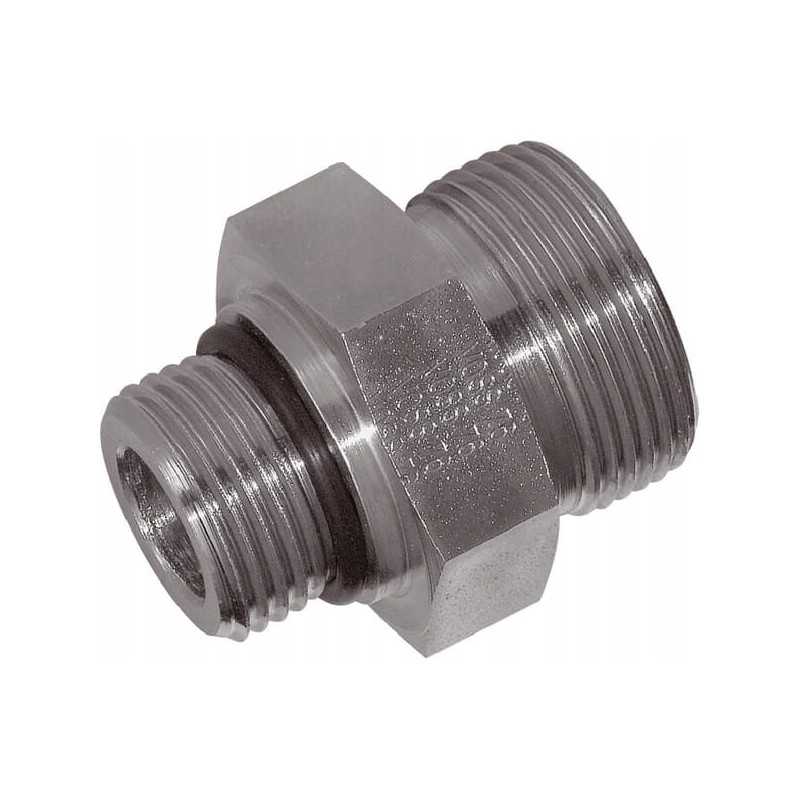

Srieginė jungtis 22l 1 1 16 unf

Kodas 15013383445097

Prekės ženklas Voss

Aprašymas
Prekė detaliau

Aprašymas

Srieginė jungtis 22L 1-1/16 UNF Parametrai

Dalies numeris: GES22L1116UNF

Vienetas: gabalas

Gamintojas: Voss

Ypatybės: - Didelis atsparumas korozijai

Forma: Tiesi - 2 šonų jungtis

Jungties tipas Nr. 1: Pjovimo žiedas

Jungties tipas Nr. skersmuo Nr. 1: 22 mm

Jungties Nr. 1 sriegio skersmuo: 1–1/16 colių

Jungties Nr. 1 sriegio ilgis [K]: 15 mm

Vidinis skersmuo: 18 mm

Darbinis slėgis maks.: 250 BAR

Jungties Nr. 1 sriegio žingsnis: 2 mm

Sandarinimo medžiaga: nitrilo guma [NBR]

Serija: L

Maksimalus priveržimo momentas: 110 N m

Veržliarakčio dydis jungties Nr. 1: 32 mm

Veržliarakčio dydis jungties Nr. 1 [S1]: 32 mm

Jungtis Nr. 1 Sriegio tipas: UNF

Jungties Nr. 2 tipas: sandarinimo žiedas

Jungtis Nr. 2 Sriegio tipas Nr. 2 Sriegio tipas: Kišinys

Jungtis Nr. 16 colių

2 jungties sriegiai colyje Sriegiai: 12

jungties Nr. 2 sriegio tipas: UNF

Jungtis Nr. 2 Veržliarakčio dydis [S2]: 36 mm

Vamzdžio skersmuo: 22 mm

SAE standartas: 514

Ilgis: 39 mm

Specifikacijos

- Tiesioginiam prijungimui prie metrinės žarnos veržlės arba iš anksto sumontuotos jungties Privalumai

- Maža nuotėkio rizika Paraiška

- Hidraulinė žarna

- Hidraulinės linijos

Techninė informacija

- Pagal pageidavimą galima įsigyti nerūdijančio plieno versiją - Viton

tarpiklis galimas pagal pageidavimą Paviršiaus apdorojimas

- Cinkas

- Nikeliuotas

Matmenys nuo jungties ašies iki kitos jungties galo [L2]

33 mm

Matmenys nuo jungties Nr.2 ašies iki kitos jungties galo [L1]

16,5 mm

DIN standartas

- 2353

- 3852

- 2401

Prekė detaliau

Prekės ženklas Voss

Kodas 15013383445097

Būklė Nauja

Charakteristikos

Gamintojas: Voss
Detalės numeris: GES22L1116UNF
Originalus Detalės numeris: GES22L1116UNF
Atsarginių dalių numeriai: GES22L1116UNF

Specifinė nuoroda

MPN: GES22L1116UNF
