Pneumatinis-hidraulinis stabdžių cilindras, stūmoklio koto skersmuo 20 mm, diafragmos dydis T20 (išorinis skersmuo 150 mm) su la
  • Pneumatinis-hidraulinis stabdžių cilindras, stūmoklio koto skersmuo 20 mm, diafragmos dydis T20 (išorinis skersmuo 150 mm) su la

Pneumatinis-hidraulinis stabdžių cilindras, stūmoklio koto skersmuo 20 mm, diafragmos dydis T20 (išorinis skersmuo 150 mm) su la

2.00.03.2.2020.10.151
Hydrolider
88,90 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas

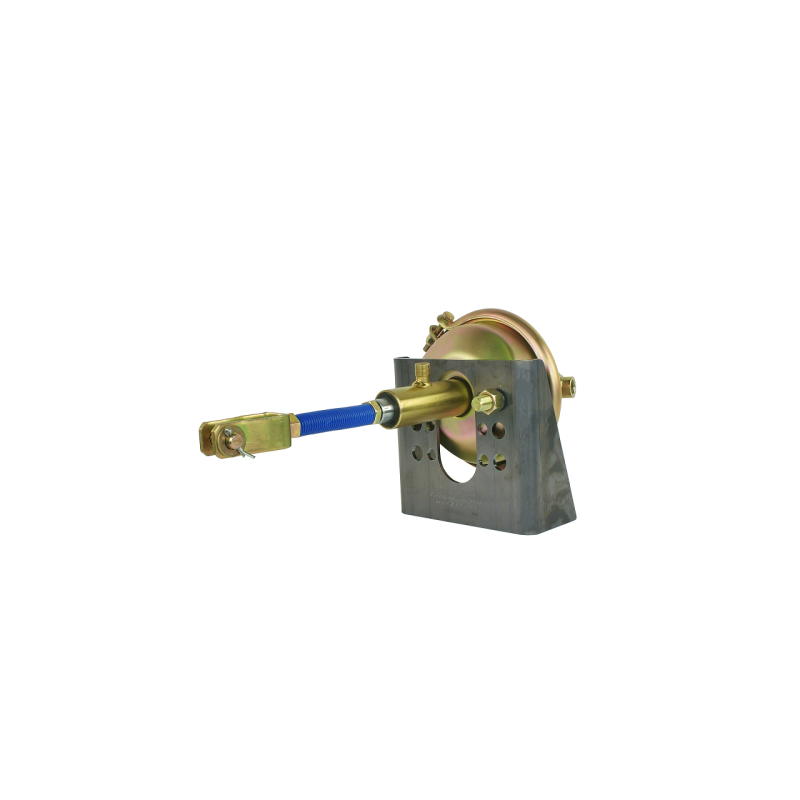

T20-20 PNEUMATINIS-HIDRAULINIS STABDŽIŲ CILINDRAS

PRIDEDAMAS SU TVIRTINIMO LAIKIKLIU

Universalus stabdžių cilindras – pneumatinio, standartinio stabdžių cilindro

ir vienpusio veikimo spyruoklinio hidraulinio cilindro derinys. Skirtas hidrauliniam arba pneumatiniam stabdžių ašių valdymui be išorinio spyruoklinio slopinimo.

Idealiai tinka situacijoms, kai ta pati priekaba pakaitomis prijungiama prie kelių transporto priemonių, iš kurių kai kurios turi hidrauliškai valdomą stabdžių sistemą, o kitos – pneumatiškai.

Universalus panaudojimas, įskaitant: žemės ūkio, sodų, miškininkystės, statybinių ir sunkvežimių priekabų, specialių transporto priemonių, tokių kaip kratytuvai, srutų cisternos, purkštuvai, vandens cisternos ir kitų su savo pneumatine arba hidrauline sistema, gamyboje. Pavara tinka, be kita ko, „Autosan Sanok D-35“, „D-47“, „D-50 D-732“, „HL 8011“, „HL 6011“ žemės ūkio priekaboms, taip pat šių markių priekaboms: DAF, „Krone“, „Scania“, RVI, MB, MAN.

PNEUMATINĖ-HIDRAULINĖ PAVARA

Visą stabdžių pavarą sudaro cilindras su integruota spyruoklės įtempimo sistema, talpykla su membrana ir šakės antgalis. Pavaros privalumas – trumpas reakcijos laikas smūgio metu ir pasirengimas nedelsiant naudoti.

Stūmoklio koto eiga: 75 mm

Stūmoklio koto skersmuo: 20 mm

Tvirtinimo varžtų atstumas: 120 mm

Paviršiaus apdorojimas: cinkuotas

Pneumatinės žarnos jungtis: vidinis sriegis M16x1,5

Hidraulinės žarnos jungtis: išorinis sriegis BSP 3/8"

Nominalus slėgis: 200 bar

Maksimalus darbinis slėgis: 250 bar

Slėgio jėga hidraulinėje sistemoje esant 100 barų slėgiui: 3142 N

Slėgio jėga pneumatinėje sistemoje esant 6,5 bar: 8387 N

CILINDRO TVIRTINIMO LAIKIKLIS

Cilindro tvirtinimo laikiklis, kurio skylių tarpas yra 76 mm arba 120 mm. Jame yra trys skylių eilės, leidžiančios reguliuoti cilindro aukštį ašies atžvilgiu, o cilindro šakę – prie stabdžių būgno svirties mechanizmo. Tinka pneumatiniams ir pneumatinių-hidraulinių cilindrų montavimui. Pagaminta iš 5 mm storio suvirinamo lakštinio metalo. Neturi apsauginės dangos, skirta virinti prie ašies arba sijos.

Prekė detaliau
Hydrolider
2.00.03.2.2020.10.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
2.00.03.2.2020.1

Specifinė nuoroda

MPN
2.00.03.2.2020.1
