Pneumatinis-hidraulinis stabdžių cilindras, stūmoklio koto skersmuo 25 mm, diafragmos dydis T20 (išorinis skersmuo 150 mm) su la
  • Pneumatinis-hidraulinis stabdžių cilindras, stūmoklio koto skersmuo 25 mm, diafragmos dydis T20 (išorinis skersmuo 150 mm) su la

Pneumatinis-hidraulinis stabdžių cilindras, stūmoklio koto skersmuo 25 mm, diafragmos dydis T20 (išorinis skersmuo 150 mm) su la

2.00.03.2.2025.10.151
Hydrolider
88,21 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas

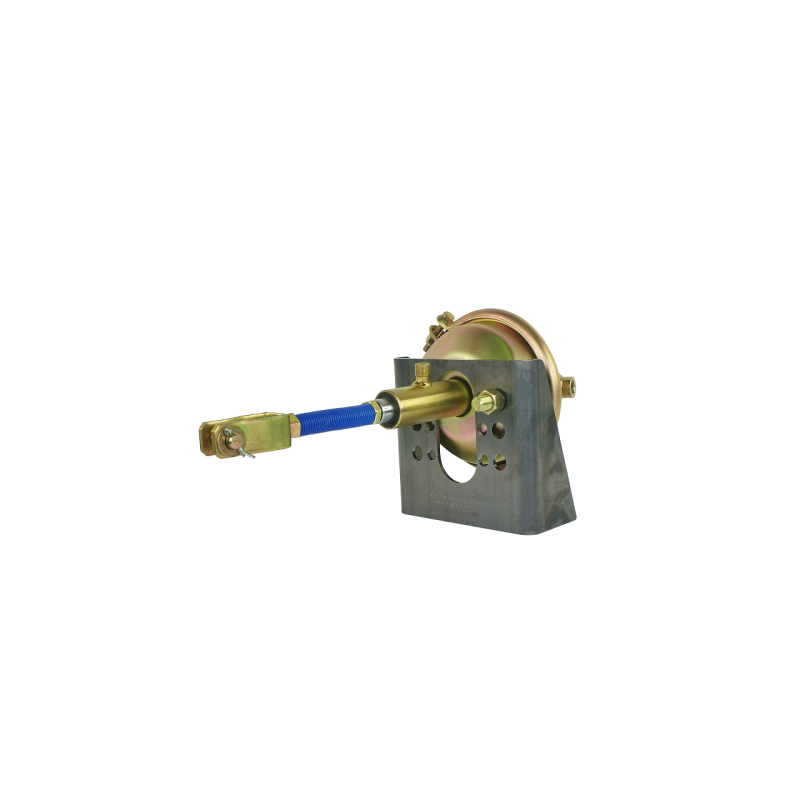

PNEUMATINIS-HIDRAULINIS STABDŽIŲ CILINDRAS T20-25
PRIDĖTA SU TVIRTINIMO LAIKIKLIU

Universalus stabdžių cilindras – standartinio pneumatinio stabdžių cilindro ir vienpusio veikimo spyruoklinio hidraulinio cilindro derinys. Skirtas hidrauliniam arba pneumatiniam stabdymo ašies valdymui be išorinio spyruoklinio slopinimo.


Idealiai tinka situacijoms, kai ta pati priekaba pakaitomis prijungta prie kelių transporto priemonių, iš kurių kai kurios turi hidrauliškai valdomą stabdžių sistemą, o kitos – pneumatiškai.



Universalus panaudojimas, įskaitant žemės ūkio, sodų, miškininkystės, statybinių ir sunkvežimių priekabų, specialių transporto priemonių, tokių kaip kratytuvai, srutų cisternos, purkštuvai, vandens cisternos ir kitų su savo pneumatine arba pneumatine sistema, gamybą.


Cilindras tinka, be kita ko, žemės ūkio priekaboms Autosan Sanok D-35, D-47, D-50 D-732, HL 8011, HL 6011
taip pat šių markių priekaboms: DAF, Krone, Scania, RVI, MB, MAN.






Pilną stabdžių pavaros mechanizmą sudaro cilindras su integruota spyruoklės įtempimo sistema, konteineris su membrana ir šakės antgalis. Pavaros mechanizmo privalumas – trumpas reakcijos laikas smūgio metu ir parengtis nedelsiant naudoti.


Stūmoklio koto eiga: 75 mm
Stūmoklio koto skersmuo: 25 mm
Tvirtinimo varžtų atstumas: 120 mm
Paviršiaus apdorojimas: cinkuotas


Pneumatinės žarnos jungtis: vidinis sriegis M16x1,5
Hidraulinės linijos jungtis: BSP 3/8" išorinis sriegis


Nominalus slėgis: 200 bar
Didžiausias darbinis slėgis: 250 bar


Užspaudimo jėga hidraulinėje sistemoje esant 100 barų slėgiui: 4905 N
Užspaudimo jėga pneumatinėje sistemoje esant 6,5 barų slėgiui: 8387 N


CILINDRO TVIRTINIMO LAIKIKLIS


Cilindro tvirtinimo laikiklis su 76 mm arba 120 mm tarpu tarp skylių. Jame yra trys skylių eilės, kurios leidžia nustatyti cilindro aukštį ašies atžvilgiu ir suderinti cilindro šakę su stabdžių būgno svirties mechanizmu. Tinka pneumatiniams ir pneumatiniai-hidrauliniams cilindrams montuoti. Pagaminta iš 5 mm storio suvirinamo lakštinio metalo. Neturi apsauginės dangos ir skirta privirinti prie ašies arba sijos.


Prekė detaliau
Hydrolider
2.00.03.2.2025.10.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
2.00.03.2.2025.1

Specifinė nuoroda

MPN
2.00.03.2.2025.1
