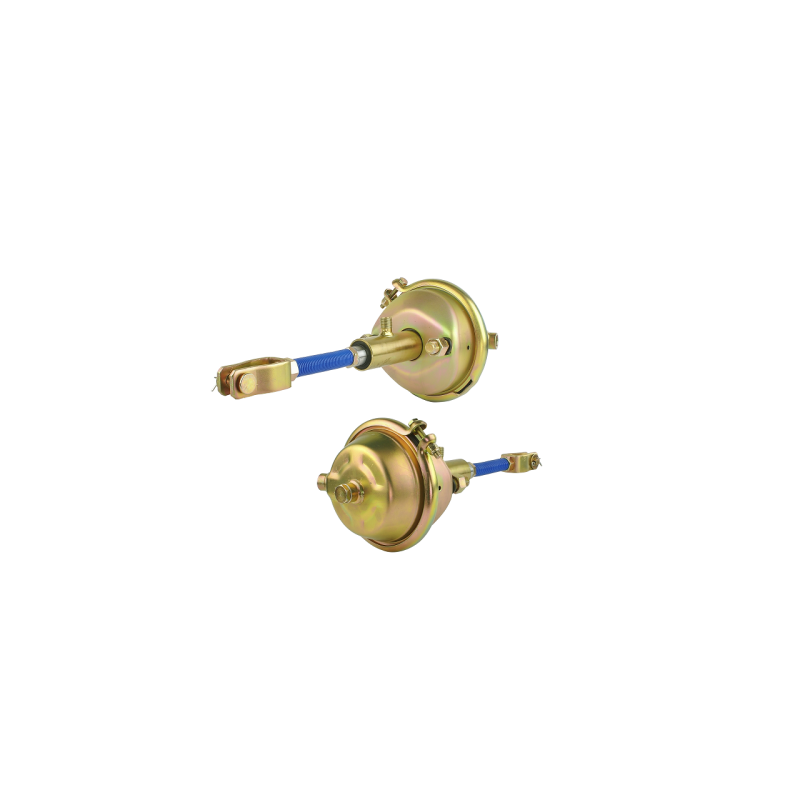

Pneumatinis-hidraulinis stabdžių cilindras, stūmoklio koto skersmuo 25 mm, diafragmos dydis T24 (išorinis skersmuo 160 mm)

Kodas 2.00.03.2.24250.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

PNEUMATINIS-HIDRAULINIS STABDŽIŲ CILINDRAS T24-25

Universalus stabdžių cilindras – standartinio pneumatinio stabdžių cilindro ir vienpusio veikimo spyruoklinio hidraulinio cilindro derinys. Skirtas hidrauliniam arba pneumatiniam stabdžių ašies valdymui be išorinio spyruoklinio slopinimo.

Idealiai tinka situacijoms, kai ta pati priekaba pakaitomis prijungiama prie kelių transporto priemonių, iš kurių kai kurios turi hidrauliškai valdomą stabdžių sistemą, o kitos – pneumatiškai.

Universalus panaudojimas, įskaitant žemės ūkio, sodų, miškininkystės, statybos, sunkvežimių priekabų, specialiųjų transporto priemonių, tokių kaip kratytuvai, srutų cisternos, purkštuvai, vandens cisternos ir kitų, su savo pneumatine arba pneumatine sistema, gamybą.

Cilindras tinka, be kita ko, „Autosan Sanok D-35“, „D-47“, „D-50 D-732“, „HL 8011“, „HL 6011“ žemės ūkio priekaboms

taip pat šių markių priekaboms: DAF, „Krone“, „Scania“, RVI, MB, MAN.

Visą stabdžių pavaros mechanizmą sudaro cilindras su integruota spyruokline įtempimo sistema, talpykla su membrana ir šakutė. Pavaros mechanizmo privalumas – trumpas reakcijos laikas smūgio metu

ir pasirengimas nedelsiant naudoti.

Stūmoklio koto eiga: 75 mm

Stūmoklio koto skersmuo: 25 mm

Tvirtinimo varžtų atstumas: 120 mm

Paviršiaus apdorojimas: cinkuotas

Pneumatinės žarnos jungtis: vidinis sriegis M16x1,5

Hidraulinės žarnos jungtis: išorinis sriegis BSP 3/8"

Nominalus slėgis: 200 bar

Maksimalus darbinis slėgis: 250 bar

Slėgio jėga hidraulinėje sistemoje esant 100 barų slėgiui: 4909 N

Slėgio jėga pneumatinėje sistemoje esant 6,5 baro slėgiui: 10064 N

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 2.00.03.2.24250.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 2.00.03.2.2425

Specifinė nuoroda

MPN: 2.00.03.2.2425
