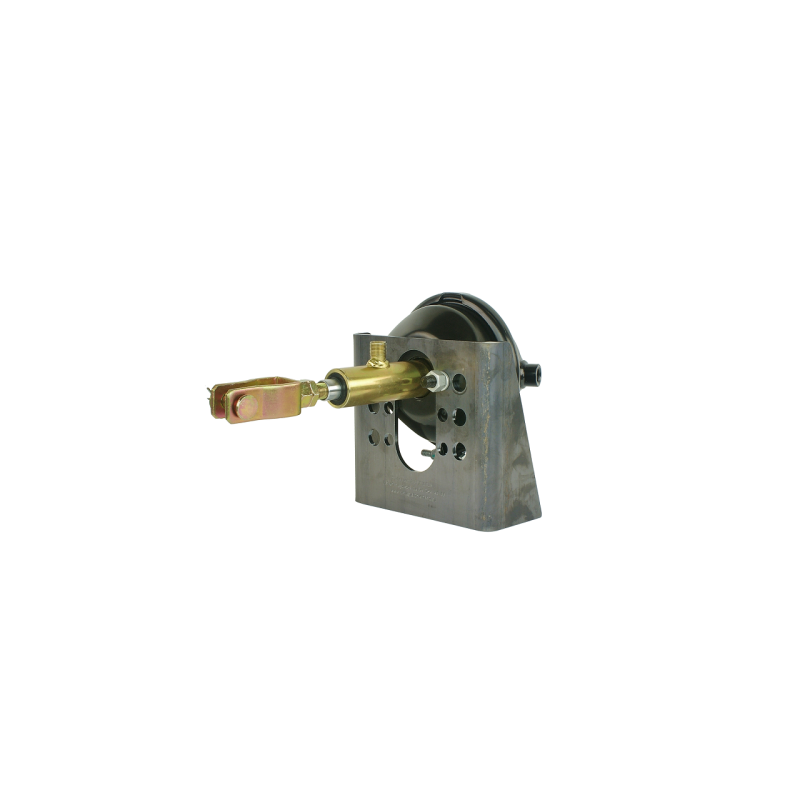

Hidraulinis-pneumatinis pavaros mechanizmas, stūmoklio koto skersmuo 20 mm, diafragmos dydis T16 (išorinis skersmuo 145 mm) su l

Kodas 2.00.03.2.1620.10.151

Prekės ženklas Hydrolider

Aprašymas
Prekė detaliau

Aprašymas

PNEUMATINIS-HIDRAULINIS STABDŽIŲ CILINDRAS T16-20

PRIDĖTA SU TVIRTINIMO LAIKIKLIU

Universalus stabdžių cilindras, jungiantis standartinį pneumatinį stabdžių cilindrą ir vienpusio veikimo spyruoklinį hidraulinį cilindrą. Skirtas hidrauliniam arba pneumatiniam ašies stabdžių valdymui be išorinio spyruoklinio slopinimo.

Idealiai tinka situacijoms, kai ta pati priekaba pakaitomis prikabinama prie kelių transporto priemonių, iš kurių kai kurios turi hidrauliškai valdomas stabdžių sistemas, o kitos – pneumatiškai.

Universalus panaudojimas, įskaitant žemės ūkio, sodų, miškininkystės, statybinių ir sunkvežimių priekabų, taip pat specialių transporto priemonių, tokių kaip kratytuvai, srutų cisternos, purkštuvai, cisternos ir kt., turinčių savo oro arba hidraulinę sistemą, gamybą.

Pavara tinka, be kita ko, „Autosan Sanok D-35“, „D-47“, „D-50 D-732“, „HL 8011“, „HL 6011“ žemės ūkio priekaboms

taip pat šių markių priekaboms: DAF, „Krone“, „Scania“, RVI, MB, MAN.

Visą stabdžių pavarą sudaro cilindras su integruota spyruokline įtempimo spyruokle, talpykla su membrana ir šakutė. Pavaros privalumas – trumpas reakcijos laikas smūgio metu ir pasirengimas nedelsiant naudoti.

Stūmoklio koto eiga: 75 mm

Stūmoklio koto skersmuo: 20 mm

Tvirtinimo varžtų atstumas: 76 mm

Paviršiaus apdorojimas: cinkuotas

Pneumatinės žarnos jungtis: vidinis sriegis M16x1,5

Hidraulinės žarnos jungtis: išorinis sriegis BSP 3/8"

Nominalus slėgis: 200 bar

Maksimalus darbinis slėgis: 250 bar

Slėgio jėga hidraulinėje sistemoje esant 100 barų slėgiui: 3142 N

Slėgio jėga pneumatinėje sistemoje esant 6,5 baro slėgiui: 6709 N

CILINDRO TVIRTINIMO LAIKIKLIS

Cilindro tvirtinimo laikiklis su 76 mm arba 120 mm tarpu tarp skylių. Jame yra trys skylių eilės, leidžiančios nustatyti cilindro aukštį ašies atžvilgiu ir reguliuoti cilindro šakę prie stabdžių būgno svirties mechanizmo. Tinka pneumatiniams cilindrams ir

pneumatinei-hidraulinei sistemai montuoti. Pagaminta iš 5 mm storio suvirinamo lakštinio metalo. Neturi apsauginės dangos ir yra skirta suvirinimui. prie ašies arba sijos.

Prekė detaliau

Prekės ženklas Hydrolider

Kodas 2.00.03.2.1620.10.151

Charakteristikos

Gamintojas: Hydrolider
Gamintojo detalės kodas: 2.00.03.2.1620.1

Specifinė nuoroda

MPN: 2.00.03.2.1620.1
