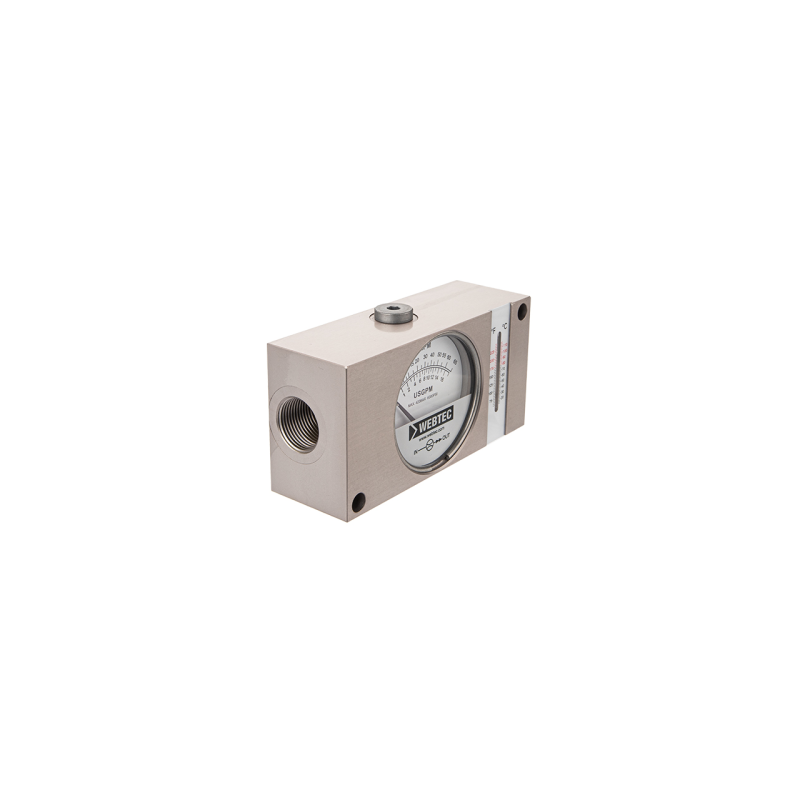

Srauto matuoklis su skale alyvos srautui matuoti su termometru 3/4" 60L

Kodas 1.54.01.1150.151

Prekės ženklas kita

Aprašymas
Prekė detaliau

Aprašymas

SRAUTO MATUOKLIS SU SKALE ALYVOS SRAUTO MATAVIMUI

SU TERMOMETRU 3/4" 60L

Simbolis:
1.54.01.115

Dalies gamintojas:
Webtec

Pritaikymas:

Lengvai montuojami, atsparūs smūgiams, veikiantys bet kokioje padėtyje, kurių tikslumas siekia iki 4
. Slėgio srauto matuokliai, skirti matuoti alyvos srautą hidraulinėse sistemose, kurių srauto diapazonas yra nuo 4 iki 60L/min. Montuojant reikia išlaikyti bent 12 mm atstumą nuo metalo lydinių, tokių kaip geležis, nes tai gali sutrikdyti rodyklės stūmoklio magneto veikimą ir dėl to gauti neteisingą matavimą.

Veikimo principas:

Kintamo skerspjūvio srauto matuokliai. Tiksliai suformuota aštriabriaunė anga, esanti stūmoklio mazge, stūmoklio judėjimas yra tiesiogiai proporcingas alyvos srautui. Stūmoklis, magnetu sujungtas su srauto matuoklio adata, rodo srautą ciferblate. Aštriabriaunė kūgio formos anga sumažina klampumo jautrumą ir leidžia Srauto matuoklį galima montuoti bet kokioje padėtyje, net apverstą. Veikimas bet kokioje padėtyje: unikali linijinio, kintamo skerspjūvio srauto matuoklio konstrukcija leidžia montuoti srauto matuoklį bet kokioje padėtyje nepakenkiant tikslumui. Tačiau nepakeiskite alyvos tekėjimo krypties, nes tai gali sugadinti srauto matuoklį. Lengvai įskaitoma skalė: šis srauto matuoklis yra geriausiai įskaitomas gaminys savo klasėje. Srauto skalėje yra aiškūs, lengvai įskaitomi skaitmenys ir gradacijos ant 63 mm skersmens ciferblato litrais arba galonais per minutę. Kūginis indikatoriaus stūmoklis praktiškai sumažina matavimo paklaidą, susijusią su konkurencingais tiesioginio skaitymo srauto matuokliais. Tvirta konstrukcija: srauto matuoklio korpusas pagamintas iš aliuminio ir jame yra minimaliai judančių dalių. Srauto matuoklį galima montuoti bet kokioje padėtyje nepakenkiant matavimo tikslumui. Jį galima montuoti horizontaliai arba vertikaliai arba su pasirenkama apversta skale, kuri leidžia stebėti srautą nuo viršaus iki apačios.

Tikslumas:

Srauto matuoklio tikslumas matuojant alyvą yra ±4
nuo visos skalės, užtikrinant patikimą ir be problemų rodomą srauto greitį. Rekomenduojama kalibruoti srauto matuoklį kas... 12 mėnesių, ne vėliau kaip kas 36 mėnesius.

Tvirtinimo angų skersmuo:

9 mm

Sandariklis:

standartinis FKM, fluoro guma

Leistinas santykinis oro drėgnumas:

10–90

Maksimalus slėgis:

420 barų (6000 psi)

Aplinkos temperatūros diapazonas:

–10 °C iki 50 °C

Skysčio temperatūros diapazonas nepertraukiamo veikimo metu:

nuo 20 °C iki 80 °C

Skysčio temperatūros diapazonas trumpalaikio veikimo metu (trumpiau nei 10 minučių):

nuo 80 °C iki 110 °C

Prekė detaliau

Prekės ženklas kita

Kodas 1.54.01.1150.151

Charakteristikos

Gamintojas: kita
Gamintojo detalės kodas: 1.54.01.115

Specifinė nuoroda

MPN: 1.54.01.115
