Nauja

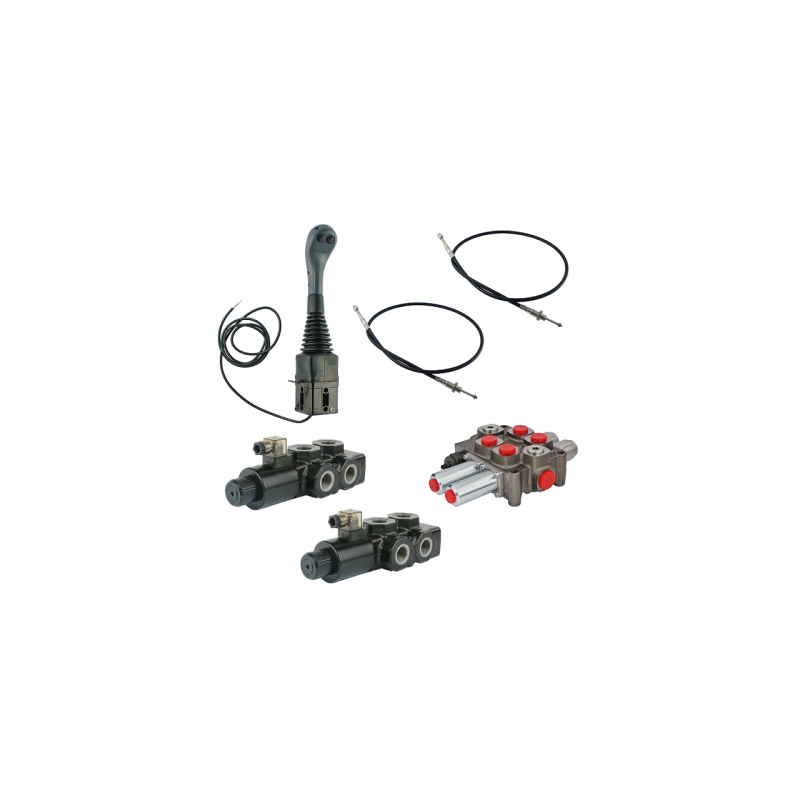

4 sekcijų hidraulinis rinkinys: 90 l skirstytuvas su plūduriuojančia sekcija + du 6/2 solenoidiniai vožtuvai + valdymo svirtis s

Kodas 1.25.50.004.440.151

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULIKOS RINKINYS KRAUTUVUI
VALDYMO SVIRTIS SU DVIEMIS MYGTUKAIS + 2x 2,5 m LAIDAS
+ 2 SEKCIJŲ 90L SKIRSTYTUVAS SU VIENA PLAUKIOJANČIA SEKCIJA

+ 2x 6/2 SOLENOIDINIS VOŽTUVAS 3 IR 4 SEKCIJOMS (GRIPENTUI, KROKODILUI)

Pritaikymas: Tinka traktoriams ir mašinoms su uždara hidrauline sistema (be LS sistemos), kurioje palaikomas pastovus slėgis. Šiose sistemose dažnai yra prioritetinis vožtuvas, o siurblys vienu metu maitina krautuvo hidrauliką ir vairo mechanizmą, pvz., senesniuose „John Deere“ traktorių modeliuose. Rinkinys tinka įvairių tipų technikai, pavyzdžiui, žemės ūkio technikai, traktoriams, purkštuvams, TUR, Cyclops, HDS krautuvams, statybinei technikai, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninei technikai ir kitai hidrauliškai valdomai įrangai. Idealiai tinka valdyti keturias TUR, rėmo kėlimo, kaušo pakreipimo, „krokodilo“ arba griebtuvo sekcijas ir ketvirtą papildomą sekciją traktoriuose, kurių siurblio našumas neviršija 90 l/min. Plaukiojanti sekcija, dar vadinama laisvo srauto sekcija, naudojama, be kita ko, sniego valytuvuose arba TUR frontaliniuose krautuvams. Ji leidžia hidraulinių cilindrų stūmoklio kotui laisvai judėti, apsaugant nuo pažeidimų komponentus, kurie tiesiogiai liečiasi su žeme, pvz., valytuvo peilius. Privalumai: Valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė leidžia patogiau, tiksliau ir tiksliau valdyti mašiną. Valdymo svirties montavimas kabinos viduje ir skirstytuvo išvertimas į išorę užtikrina švarą ir be alyvos nuotėkių kabinoje.

Valdymo svirties techniniai parametrai:
Kabelių prijungimo sistema: šakės skersmuo 6 mm; mygtukų skaičius: du; rankenos užraktas: yra; detalės gamintojas: „Indemar“
Kabelių techniniai parametrai:

Komplekte esančių kabelių ilgis:
2,5 m; sriegiai skirstytuvo pusėje:
kabelio korpusas M16x1,5, kabelio laikiklis M6x1; rutulio skersmuo valdymo svirties pusėje:
14 mm; pagaminta Lenkijoje, skirta:
„Hydrolider Polska“
Skirstytuvo techniniai parametrai:

Vidiniai korpuso sriegiai:
tiekimas: 1/2''; grąžinimas: 3/4''; sekcijos: 1/2''
Kabelių jungtys:

Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1

Maksimalus tiekimo slėgis:
250 bar Maksimalus grąžinimo slėgis:
50 bar Maksimalus slėgis sekcijose:
300 bar Gamyklinis perpildymo vožtuvo nustatymas:
175 bar Savireguliavimo galimybė: pilnas apsisukimo pakeitimas 30 bar Leistina aplinkos temperatūra:
-40 C iki +60 C Leistina alyvos temperatūra:
-15 C iki +80 C Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46 Dalies gamintojas: Galtech
Solenoidinių vožtuvų techniniai parametrai:

Maksimalus srautas: 90L/min Vidiniai sriegiai korpuse:
BSP 1/2" Maksimalus slėgis:
200 bar Dalies gamintojas:
Walvoil Pritaikymas: Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją dubliuojant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų pavarų. Krautuvėje tai gali būti niveliavimo (pakreipimo) pavaros ir griebtuvo arba krokodilo formos pavaros. Praktiškai judinant vairasvirtę nespaudžiant mygtuko, valdomas pakreipimo pavaros mechanizmas, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo formos mechanizmo uždarymą ir atidarymą. Valdymas: 2 padėčių slankiklis yra spyruoklinis, tai reiškia, kad nutraukus ritės maitinimą, jis grįžta į neutralią padėtį. Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą. Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

Prekė detaliau

Prekės ženklas Galtech

Kodas 1.25.50.004.440.151

Charakteristikos

Gamintojas: Galtech
Gamintojo detalės kodas: 1.25.50.004.44

Specifinė nuoroda

MPN: 1.25.50.004.44
