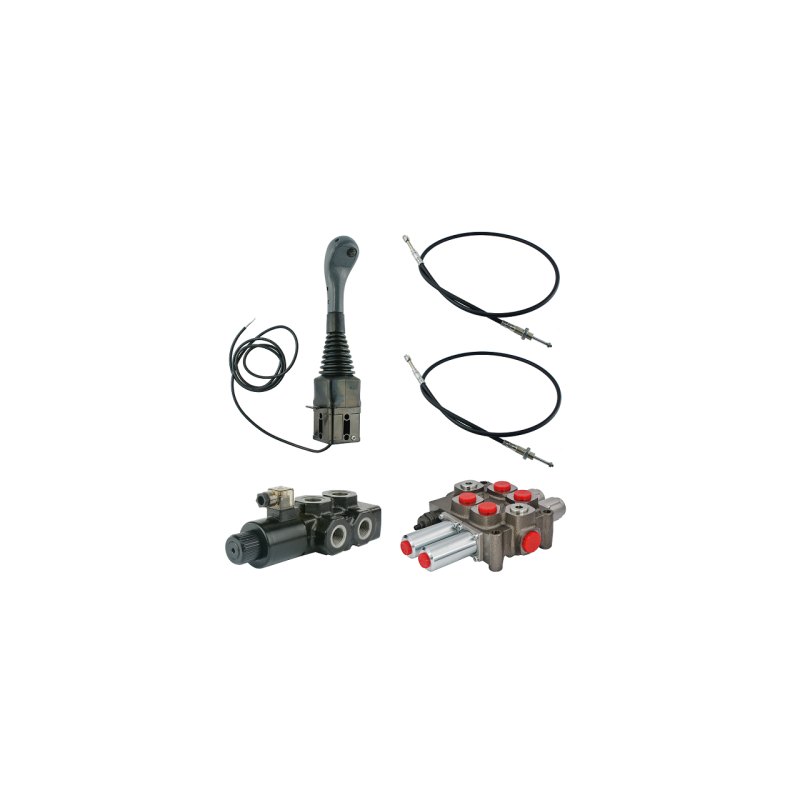

3 dalių hidraulinis komplektas: 90 l skirstytuvas + 6/2 solenoidinis vožtuvas + valdymo svirtis su vienu mygtuku + du 2,5 m kabe

Kodas 1.25.50.003.40.151

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULIKOS RINKINYS KRAUTUVUI
VIENO MYGTUKO VALDYMO SVIRTIS + 2 x 2,5 m LAIDAS + 2 SEKCIJŲ 90L SKIRSTYTUVAS
+ 6/2 SOLENOIDINIS VOŽTUVAS TREČIAI SEKCIJAI (GRIEBTUVUI, KROKODILUI)

Pritaikymas:
Tinka traktoriams ir mašinoms su uždaro centro hidraulinėmis sistemomis (be LS sistemos), kuriose palaikomas pastovus slėgis. Šios sistemos dažnai turi prioritetinį vožtuvą, o siurblys vienu metu maitina krautuvo hidrauliką ir orbitrolį vairavimo sistemoje, pvz., senesniuose „John Deere“ traktorių modeliuose.

Rinkinys tinka įvairių tipų mašinoms, tokioms kaip: žemės ūkio technika, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinė technika, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.
Idealiai tinka valdyti tris sekcijas vienu apsisukimu, rėmo pakėlimą, kaušo pakreipimą ir griebtuvą arba griebtuvą traktoriuose, kurių hidraulinio siurblio našumas neviršija 90L/min.
Privalumai:
Valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė leidžia patogiau, patogiau ir tiksliau
valdyti mašiną. Vairasvirtę sumontavus kabinos viduje ir skirstytuvą išvertus į išorę, kabina išlieka švari ir be alyvos nuotėkių.

Vairasvirtės techniniai parametrai:
Prijungimo sistema su kabeliais:
Šakės skersmuo 6 mm
Mygtukų skaičius: vienas Rankenos užraktas: yra Dalies gamintojas: „Indemar“
Kabelio techniniai parametrai:

Kabelių ilgis komplekte:
2,5 m Sriegiai skirstytuvo pusėje:
Kabelio korpusas M16x1, kabelio laikiklis M6x1 Vairasvirtės pusėje šakutė su kaiščio skyle:
6 mm Pagaminta Lenkijoje, skirta:
„Hydrolider Polska“
Skirstytuvo techniniai parametrai:

Vidiniai korpuso sriegiai:
tiekimas: 1/2''; grąžinimas: 3/4''; sekcijos: 1/2''
Kabelių jungtys:
Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1
Maksimalus tiekimo slėgis:
250 bar Maksimalus grąžinimo slėgis:
50 bar Maksimalus slėgis sekcijose:
300 bar Gamyklinis perpildymo vožtuvo nustatymas:
175 bar Savireguliavimo galimybė: pilnas apsisukimo pokytis 30 bar Leistina aplinkos temperatūra:
-40 C iki +60 C Leistina alyvos temperatūra:
-15 C iki +80 C Rekomenduojama hidraulinė alyva:
remiantis mineraline alyva, pvz., HL 32 arba HL 46 Dalies gamintojas: Galtech
Solenoidinio vožtuvo techniniai parametrai:
Maksimalus srautas: 90 l/min Vidiniai sriegiai korpuse:
BSP 1/2" Maksimalus slėgis:
200 bar Dalies gamintojas:
Walvoil Pritaikymas: Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją dubliuojant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų pavarų. Krautuvėlyje jie gali... būti niveliavimo (pakreipimo) pavaros ir griebtuvo arba krokodilo tipo pavaros. Praktiškai judinant vairasvirtę nespaudžiant mygtuko, valdomas pakreipimo pavaros mechanizmas, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo tipo mechanizmo uždarymą ir atidarymą. Valdymas: 2 padėčių slankiklis yra spyruoklinis, tai reiškia, kad jis grįžta į neutralią padėtį, nutraukus ritės maitinimą. Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą. Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

Prekė detaliau

Prekės ženklas Galtech

Kodas 1.25.50.003.40.151

Charakteristikos

Gamintojas: Galtech
Gamintojo detalės kodas: 1.25.50.003.4

Specifinė nuoroda

MPN: 1.25.50.003.4
