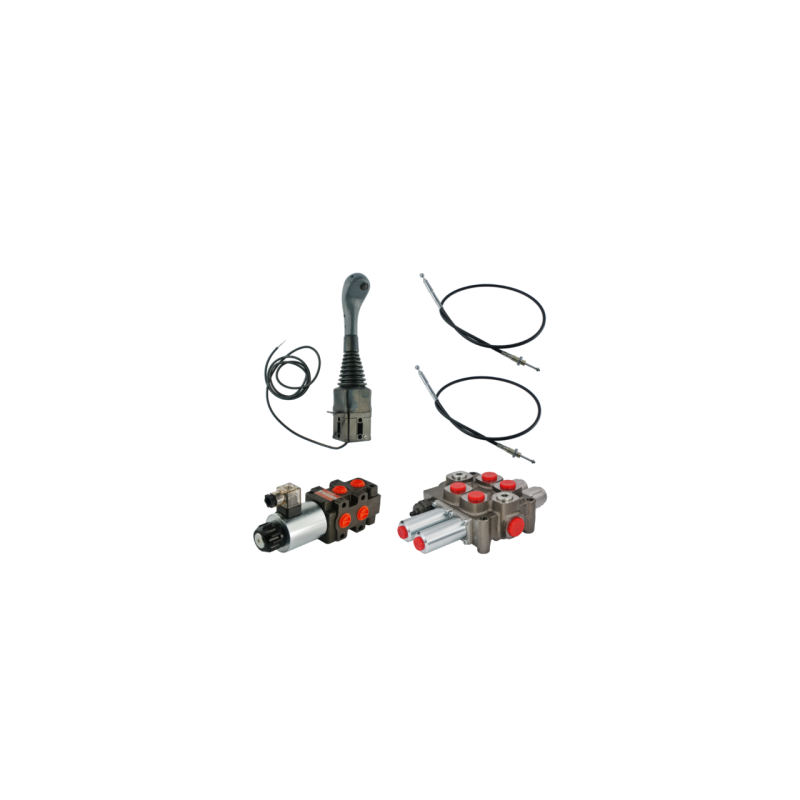

    2 dalių hidraulinis komplektas: 90 l skirstytuvas + vairasvirtė su vienu mygtuku + du 1 m ilgio kabeliai
    • 2 dalių hidraulinis komplektas: 90 l skirstytuvas + vairasvirtė su vienu mygtuku + du 1 m ilgio kabeliai

    2 dalių hidraulinis komplektas: 90 l skirstytuvas + vairasvirtė su vienu mygtuku + du 1 m ilgio kabeliai

    1.25.50.0020.151
    Galtech
    648,57 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    3 SEKCIJŲ HIDRAULIKOS RINKINYS 90L/min
    VALDYMO SVIRTIS SU MYGTUKU + DU LAIDAI + SKIRSTYTUVAS + SOLENOIDINIS VOŽTUVAS

    RINKINYS SKIRTAS DARBUI TRAKTORIUOSE SU UŽDARA SISTEMA SU PASTOVIU SLĖGIU
    KUR VIENAS SIURBLYS VIENU MECHANIZMU MAITINA VAIRAVIMO SISTEMĄ (ORBITROL)
    IR KRAUTUVO HIDRAULIKĄ, PVZ., DAUGUMOSE JOHN DEERE TRAKTORIŲ






    Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

    Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technika, traktoriai,
    purkštuvai, rulonų presai, ciklopai, HDS krautuvai, statybinė technika, krautuvai, ekskavatoriai, šlavimo mašinos,
    pramoninės mašinos ir kiti įrenginiai su uždaros grandinės hidrauline sistema su pastoviu slėgiu.

    Idealiai tinka valdyti tris sekcijas rulonų prese, rėmo kėlimą, kaušo pakreipimą ir rulonų griebtuvą arba „krokodilo“ pedalą. Traktoriuose, kurių hidraulinio siurblio našumas neviršija 90 l/min.



    BENDROJI INFORMACIJA:

    Pagrindiniai valdymo svirtimi privalumai:

    1. Labai patogus, patogus ir tikslus valdymas.
    2. Skirstytuvo išmetimas iš kabinos, kuri lieka švari ir be alyvos nuotėkių.

    VALDYMO SVIRTIS SU MYGTUKU:

    Skirta valdyti dvi skirstytuvo sekcijas. Ji turi papildomą mygtuką ir elektros laidyno išvestį, leidžiančią naudoti solenoidinį vožtuvą, kuris valdys papildomą,
    trečią sekciją, pvz., TUR krautuve, „krokodilo“ tipo arba rulonų griebtuvą.

    Vidiniai konstrukciniai elementai yra iš aliuminio, korpusas pagamintas iš tvirto plastiko.
    Pagaminta Europoje, „NIMCO“, 2 metų garantija.



    LAIDAI:

    Standartinis kabelio ilgis: 2 m (juos siunčiame, nebent klientas nurodo kitaip).
    Galimybė pakeisti kabelio ilgį į 1 m, 1,5 m, 2,5 m arba 3 m nekeičiant nustatytos kainos.
    Sriegiai skirstytuvo pusėje: troso korpusas M16x1,5, troso strypas M6x1.
    Rutulio skersmuo valdymo svirties pusėje 14 mm.
    Pagaminta Lenkijoje, skirta „Agricola Hydraulic Components“.


    DVIEJŲ SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS:

    Didžiausias srautas iki 90 l/min.
    Vieno ir dvigubo veikimo cilindrų valdymas.
    Pagaminta Italijoje, „GALTECH“
    Garantija: 2 metai

    VALDYMAS:

    Abu trijų padėčių slankikliai (1 - 0 - 2) yra spyruokliniai, t. y. jie automatiškai grįžta į neutralią padėtį, jei trosas atsilaisvinęs.
    0 padėtis – neutrali (trosas atsilaisvinęs), cilindro strypas nejuda, tačiau alyva palaiko slėgį sistemoje.
    1 darbinė padėtis (trosas traukia slankiklį), cilindro stūmoklio kotas išsikiša.
    2 darbinė padėtis (trosas stumia slankiklį), cilindro stūmoklio kotas susitraukia.

    VIDINIAI SRIEGIAI SKIRSTYTUVO KORPUSE:
    Tiekimo jungtis: 1/2''
    Grįžimo jungtis: 3/4''
    Sekcijų jungtis: 1/2''

    SLĖGIO DIAPAZONAS SKIRSTYTUVE:

    Didžiausias tiekimo slėgis: 250 barų
    Didžiausias grąžinimo slėgis: 50 barų
    Didžiausias slėgis sekcijose: 300 barų

    Apsauginio vožtuvo gamyklinis nustatymas – 175 barai
    Savaiminio reguliavimo galimybė, pilno apsisukimo pokyčiai 30 barų.

    TEMPERATŪROS DIAPAZONAS IR REKOMENDUOJAMA ALYVOS TIPAS:

    Leistina aplinkos temperatūra: nuo -40 C iki +60 C
    Leistina alyvos temperatūra: nuo -15 C iki +80 C
    Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

    A HIDRAULINĖ SCHEMA VIENA SKIRSTYTUVO SEKCIJA:



    SKIRSTYTUVO GRAFINĖ DIAGRAMA:



    6/2 SOLENOIDINIS VOŽTUVAS TREČIAI DALIAI:

    Maksimalus srautas iki 90 l/min.
    Vidiniai korpuso sriegiai: BSP 1/2 colio
    Maksimalus slėgis: 250 barų
    Garantija: 2 metai
    Bulgariška produkcija BADESTNOST, 2 metų garantija.

    Dviejų padėčių ritė ant spyruoklės, t. y. ji grįžta į neutralią padėtį nutraukus srovės tiekimą į ritę. Solenoidinio vožtuvo veikimo principas:

    1 ritės padėtis (valdymo svirties mygtukas nepaspaustas) - 1 cilindro valdymas.
    2 ritės padėtis (valdymo svirties mygtukas paspaustas) - 2 cilindro valdymas.



    SOLENOIDINIS VOŽTUVO GRAFINĖ DIAGRAMA:



    Prekė detaliau
    Galtech
    1.25.50.0020.151

    Charakteristikos

    Gamintojas
    Galtech
    Gamintojo detalės kodas
    1.25.50.002

    Specifinė nuoroda

    MPN
    1.25.50.002
