    4 sekcijų hidraulinis rinkinys: 80 l skirstytuvas su plūduriuojančia sekcija + du 6/2 solenoidiniai vožtuvai + valdymo svirtis s

    1.25.10.004.440.151
    Badestnost
    699,48 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas

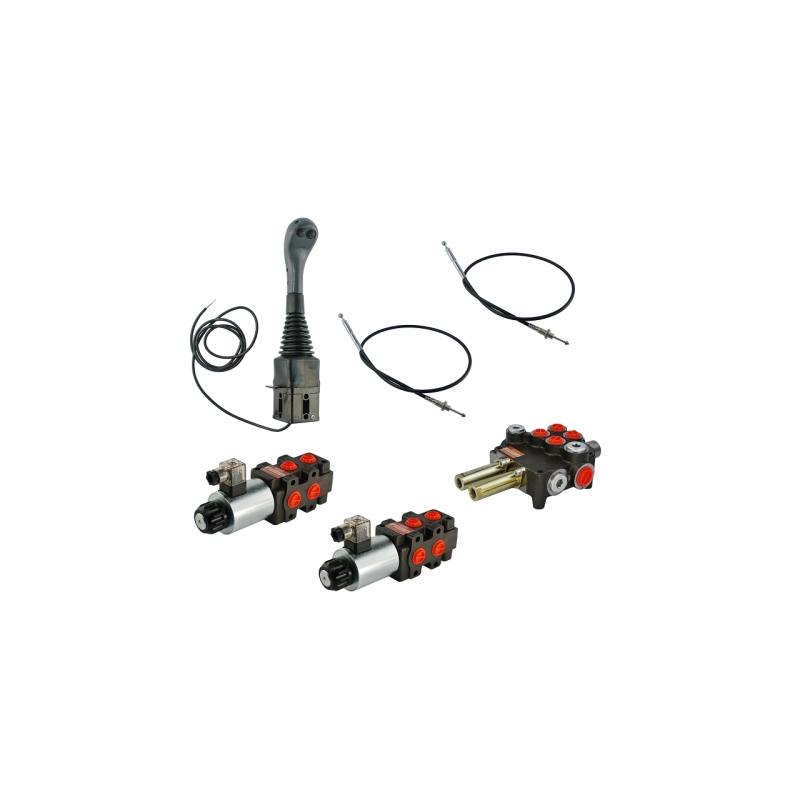

    4 SEKCIJŲ HIDRAULINIS RINKINYS KRAUTUVUI

    VALDYMO SVIRTIS SU DVIEMIS MYGTUKAIS + 2x 2,5 m LAIDU

    + 2 SEKCIJŲ SKIRSTYTUVAS 80L SU VIENA PLAUKIOJANČIA SEKCIJA

    + 2x 6/2 SOLENOIDINIS VOŽTUVAS TREČIAI SEKCIJAI (GRIEBTUVUI, KROKODILUI)

    Pritaikymas:

    Tinka traktoriams ir mašinoms su atviros grandinės hidraulinėmis sistemomis. Atviros grandinės sistemai būdinga tai, kad hidraulinis siurblys paleidžiamas užvedus variklį, o hidraulinis skirstytuvas, kai nenaudojamas, laisvai teka alyva iš siurblio link bako. Siurblys veikia laisvai, o alyva cirkuliuoja tarp skirstytuvo siurblio ir bako esant žemam slėgiui. Rinkinys tinka įvairių tipų mašinoms, tokioms kaip žemės ūkio technika, traktoriai, purkštuvai, TUR, ciklopai, HDS krautuvai, statybinė technika, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninė technika ir kiti hidrauliškai valdomi įrenginiai. Idealiai tinka valdyti keturias TUR sekcijas, rėmo kėlimą, kaušo pakreipimą, „krokodilo“ tipo arba griebtuvo funkcijas ir ketvirtą papildomą sekciją traktoriuose, kurių siurblio našumas neviršija 80 l/min. Plaukiojanti sekcija, dar vadinama laisvo srauto sekcija, naudojama, be kita ko, sniego valytuvuose arba TUR frontaliniuose krautuvams. Ji leidžia hidraulinių cilindrų stūmoklio kotui laisvai judėti, apsaugant nuo pažeidimų komponentus, kurie tiesiogiai liečiasi su žeme, pvz., valytuvo peilius. Privalumai: Valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė suteikia patogesnį, praktiškesnį ir tikslesnį mašinos valdymą. Valdymo svirtį sumontavus kabinos viduje, o skirstytuvą išvertus į išorę, kabina išlieka švari ir be alyvos nuotėkių.

    Valdymo svirties techniniai parametrai:

    Prijungimo sistema su kabeliais:
    14 mm skersmens rutuliukai

    Mygtukų skaičius:
    du

    Rankenos užraktas:
    taip

    Detalės gamintojas:
    Indemar

    Kabelio techniniai parametrai:

    Komplekte esančių kabelių ilgis:

    2,5 m

    Sriegiai skirstytuvo pusėje:

    kabelio korpusas M16x1,5, kabelio laikiklis M6x1

    Kabelio skersmuo valdymo svirties pusėje:

    14 mm

    Pagaminta Lenkijoje, skirta:

    Hydrolider Polska

    Kabelio techniniai parametrai:

    Vidiniai korpuso sriegiai:

    tiekimas: 1/2''; grąžinimas: 3/4''; sekcijos: 1/2''

    Kabelių jungtys:

    Vidinis vamzdžio sriegis: M16x1,5
    Vidinis slankiojančio antgalio sriegis: M6x1

    Maksimalus tiekimo slėgis:

    250 bar

    Maksimalus grąžinimo slėgis:

    50 bar

    Maksimalus slėgis sekcijose:

    300 bar

    Gamyklinis perpildymo vožtuvo nustatymas:

    Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

    180 bar esant 20 l/min

    190 bar esant 40 l/min

    200 bar esant 60 l/min

    210 bar esant 80 l/min

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“

    Savaiminio reguliavimo galimybė:
    pilnas apsisukimo pokytis 30 bar

    Leistina aplinkos temperatūra:

    -40 C iki +60 C

    Leistina alyvos temperatūra:

    -15 C iki +80 C

    Rekomenduojama hidraulinė alyva:

    mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

    Dalies gamintojas:

    Badestnost

    Solenoidinių vožtuvų techniniai parametrai:

    Maksimalus srautas:
    90L/min

    Vidiniai sriegiai korpuse:

    BSP 1/2"

    Maksimalus slėgis:

    210bar

    Dalies gamintojas:

    Badestnost

    Pritaikymas:

    Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų cilindrų. Krautuvėje tai gali būti niveliavimo (pakreipimo) cilindrai ir griebtuvo arba krokodilo formos cilindrai. Praktiškai vairasvirtės judėjimas be paspausto mygtuko valdo pavarą iš pakreipimo padėties, o paspaudus mygtuką, valdymas perjungiamas į griebtuvo arba krokodilo formos cilindro uždarymą ir atidarymą.

    Valdymas:

    2 padėčių slankiklis ant spyruoklės, t. y. jis grįžta į neutralią padėtį nutraukus srovę. prie ritės.

    Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą.

    Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

    Prekė detaliau
    Badestnost
    1.25.10.004.440.151

    Charakteristikos

    Gamintojas
    Badestnost
    Gamintojo detalės kodas
    1.25.10.004.44

    Specifinė nuoroda

    MPN
    1.25.10.004.44
