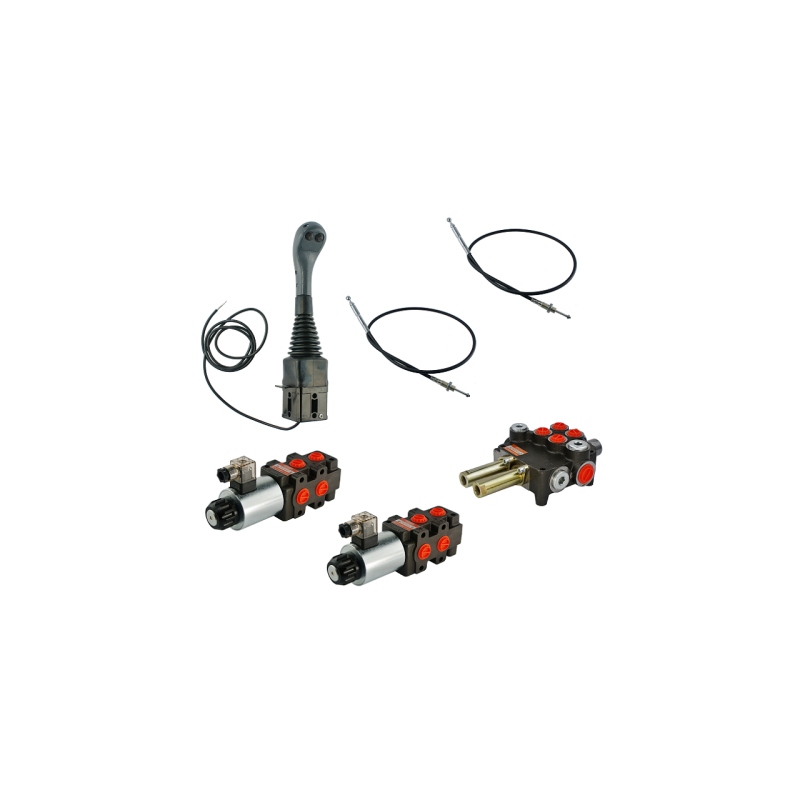

4 sekcijų hidraulinis komplektas: 80 l skirstytuvas + du 6/2 solenoidiniai vožtuvai + valdymo svirtis su dviem mygtukais + du 3

Kodas 1.25.35.004.50.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

4 SEKCIJŲ HIDRAULINIS RINKINYS KRAUTUVUI

VALDYMO SVIRTIS SU DVIEMIS MYGTUKAIS + 2 x 3 m LAIDAS + 2 SEKCIJŲ SKIRSTYTUVAS 80L

+ 2 x 6/2 SOLENOIDINIS VOŽTUVAS 3 IR 4 SEKCIJOMS (GRIEBTUVUI, KROKODILUI)

Pritaikymas:

Tinka traktoriams ir mašinoms su uždara hidrauline sistema (be LS sistemos), kurioje palaikomas pastovus slėgis. Šiose sistemose dažnai yra prioritetinis vožtuvas, o siurblys vienu metu maitina krautuvo hidrauliką ir vairo mechanizmą, pavyzdžiui, senesniuose „John Deere“ traktorių modeliuose. Rinkinys tinka įvairių tipų technikai, pavyzdžiui, žemės ūkio technikai, traktoriams, purkštuvams, bokšteliams, ciklopams, HDS krautuvams, statybinei technikai, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninei technikai ir kitai hidrauliškai valdomai įrangai. Idealiai tinka valdyti keturias bokštelio, rėmo keltuvo, kaušo pakreipimo, griebtuvo arba krokodilo mechanizmo sekcijas ir ketvirtą papildomą sekciją traktoriuose, kurių siurblio našumas neviršija 80 l/min. Privalumai: valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė suteikia patogesnį, praktiškesnį ir tikslesnį mašinos valdymą. Valdymo svirtį sumontavus kabinos viduje, o skirstytuvą išvertus į išorę, kabina išlieka švari ir be alyvos nuotėkių.

Valdymo svirties techniniai parametrai:

Prijungimo sistema su kabeliais:
14 mm skersmens rutuliukai

Mygtukų skaičius:
du

Rankenos užraktas:

Detalės gamintojas:
Indemar

Kabelio techniniai parametrai:

Komplekte esančių kabelių ilgis:

3 m

Sriegiai skirstytuvo pusėje:

Kabelio korpusas M16x1,5, kabelio laikiklis M6x1

Kabelio skersmuo valdymo svirties pusėje:

14 mm

Pagaminta Lenkijoje, skirta:

Hydrolider Polska

Kabelio techniniai parametrai:

Vidiniai korpuso sriegiai:

tiekimas: 1/2''; grįžtamasis: 3/4''; sekcijos: 1/2''

Kabelių jungtys:

Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1

Maksimalus tiekimo slėgis:

250 bar

Maksimalus grąžinimo slėgis:

50 bar

Maksimalus slėgis sekcijose:

300 bar

Gamyklinis perpildymo vožtuvo nustatymas:

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 20 l/min

190 bar esant 40 l/min

200 bar esant 60 l/min

210 bar esant 80 l/min

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“

Savaiminio reguliavimo galimybė:
pilnas apsisukimo pokytis 30 bar

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

-15 C iki +80 C

Rekomenduojama hidraulinė alyva:

mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Dalies gamintojas:

Badestnost

Solenoidinių vožtuvų techniniai parametrai:

Maksimalus srautas:
90L/min

Vidiniai sriegiai korpuse:

BSP 1/2"

Maksimalus slėgis:

210bar

Dalies gamintojas:

Badestnost

Pritaikymas:

Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų cilindrų. Krautuvėje tai gali būti niveliavimo (pakreipimo) cilindrai ir griebtuvo arba krokodilo formos cilindrai. Praktiškai vairasvirtės judėjimas be paspausto mygtuko valdo pavarą iš pakreipimo padėties, o paspaudus mygtuką, valdymas perjungiamas į griebtuvo arba krokodilo formos cilindro uždarymą ir atidarymą.

Valdymas:

2 padėčių slankiklis ant spyruoklės, t. y. jis grįžta į neutralią padėtį nutraukus srovę. prie ritės.

Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą.

Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.25.35.004.50.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.25.35.004.5

Specifinė nuoroda

MPN: 1.25.35.004.5
