3 sekcijų hidraulinis komplektas: 80 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su

1.25.35.003.440.151
Badestnost
532,49 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas

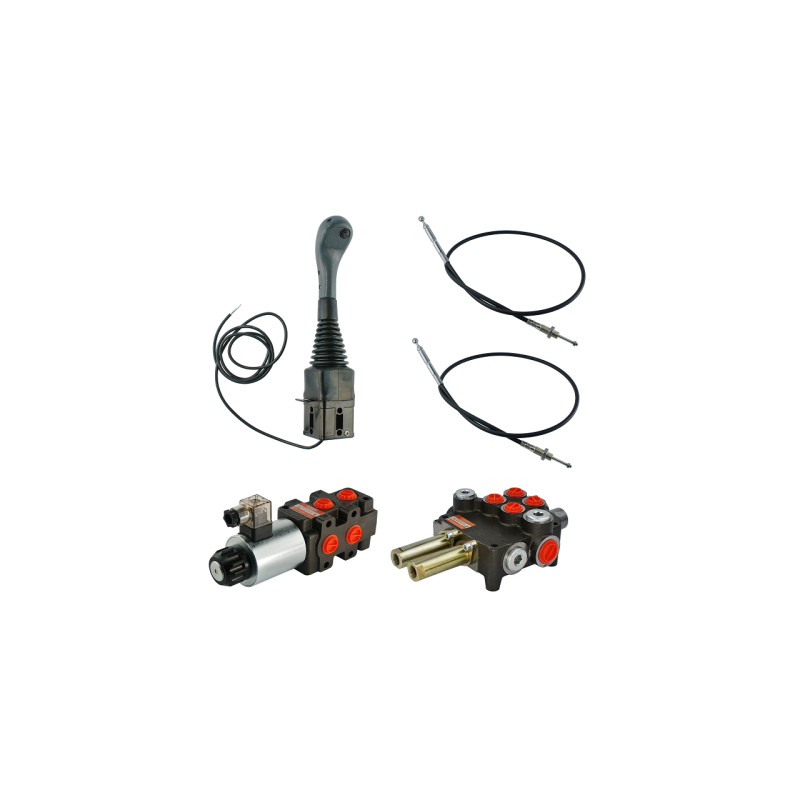

3 SEKCIJŲ HIDRAULIKOS RINKINYS KRAUTUVUI

VALDYMO SVIRTIS SU VIENU MYGTUKU + 2x 2,5 m LAIDU

+ 2 SEKCIJŲ DALIKLIS 80L SU VIENA PLAUKIOJANČIA SEKCIJA

+ 6/2 SOLENOIDINIS VOŽTUVAS TREČIAI SEKCIJAI (GRIEBTUVUI, KROKODILUI)

Pritaikymas:

Tinka traktoriams ir mašinoms su uždara hidrauline sistema (be LS sistemos), kurioje palaikomas pastovus slėgis. Šiose sistemose dažnai yra prioritetinis vožtuvas, o siurblys vienu metu maitina krautuvo hidrauliką ir vairo mechanizmą, pvz., senesniuose „John Deere“ traktorių modeliuose. Rinkinys tinka įvairių tipų technikai, pavyzdžiui, žemės ūkio technikai, traktoriams, purkštuvams, TUR, Cyclops, HDS krautuvams, statybinei technikai, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninei technikai ir kitiems hidrauliškai valdomiems įrenginiams. Idealiai tinka valdyti tris TUR sekcijas, rėmo pakėlimą, kaušo pakreipimą ir griebtuvą arba griebtuvą traktoriuose, kurių hidraulinio siurblio našumas neviršija 80 l/min. Plaukiojanti sekcija, dar vadinama laisvo srauto sekcija, naudojama, be kita ko, sniego valytuvuose arba TUR frontaliniuose krautuvams. Ji leidžia hidraulinių cilindrų stūmoklio kotui laisvai judėti, apsaugant komponentus, kurie tiesiogiai liečiasi su žeme, pvz., plūgo peilius, nuo pažeidimų. Privalumai: Valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė suteikia patogesnį, praktiškesnį ir tikslesnį mašinos valdymą. Valdymo svirtį sumontavus kabinos viduje, o skirstytuvą išvertus į išorę, kabina išlieka švari ir be alyvos nuotėkių.

Valdymo svirties techniniai parametrai:

Prijungimo sistema su kabeliais:
14 mm skersmens rutuliukai

Mygtukų skaičius:
vienas

Rankenos užraktas:
taip

Detalės gamintojas:
Indemar

Kabelio techniniai parametrai:

Komplekte esančių kabelių ilgis:

2,5 m

Sriegiai skirstytuvo pusėje:

kabelio korpusas M16x1,5, kabelio laikiklis M6x1

Kabelio skersmuo valdymo svirties pusėje:

14 mm

Pagaminta Lenkijoje, skirta:

Hydrolider Polska

Kabelio techniniai parametrai:

Vidiniai korpuso sriegiai:

tiekimas: 1/2''; grąžinimas: 3/4''; sekcijos: 1/2''

Kabelių jungtys:

Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1

Maksimalus tiekimo slėgis:

250 bar

Maksimalus grąžinimo slėgis:

50 bar

Maksimalus slėgis sekcijose:

300 bar

Gamyklinis perpildymo vožtuvo nustatymas:

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 20 l/min

190 bar esant 40 l/min

200 bar esant 60 l/min

210 bar esant 80 l/min

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“

Savaiminio reguliavimo galimybė:
visiškas apsisukimo pokytis 30 bar

Leistina aplinkos temperatūra:

-40 C iki +60 C

Leistina alyvos temperatūra:

Nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva:

mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Dalies gamintojas:

Slėgis

Solenoidinio vožtuvo techniniai parametrai:

Maksimalus srautas:
90L/min

Vidiniai sriegiai korpuse:

BSP 1/2"

Maksimalus slėgis:

210 bar

Dalies gamintojas:

Slėgis

Pritaikymas:

Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją padvigubinant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų cilindrų. Krautuvėje tai gali būti niveliavimo (pakreipimo) cilindrai ir griebtuvo arba krokodilo formos cilindrai. Praktiškai vairasvirtės judėjimas be paspausto mygtuko valdo pavarą iš pakreipimo padėties, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo formos cilindro uždarymą ir atidarymą.

Valdymas:

2 padėčių slankiklis ant spyruoklės, t. y. jis grįžta į neutralią padėtį nutraukus srovę. ritė.

Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą.

Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

Prekė detaliau
Badestnost
1.25.35.003.440.151

Charakteristikos

Gamintojas
Badestnost
Gamintojo detalės kodas
1.25.35.003.44

Specifinė nuoroda

MPN
1.25.35.003.44
