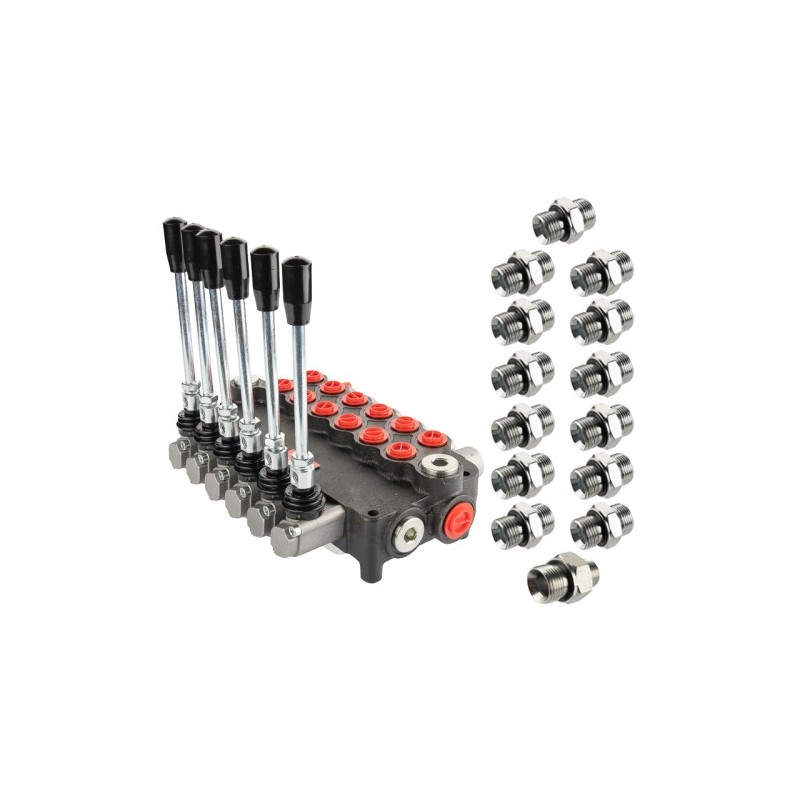

Hidraulinis skirstytuvas 6 sekcijų 80 l/min 6P80 su jungtimis 27/22 Hydrolider

1.10.11.060.27220.151
Hydrolider
217,60 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 06P80A1A1A1A1A1A1A1GKZ1

SU JUNGTIŲ RINKINIU SU M27x2 IR M22x1,5 IŠLEIDIMAIS

Pritaikymas

Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi slėgio išvestį N, reikalingą nuosekliajam sujungimui arba skirstytuvo montavimui kaip kito skirstytuvo esamoje sistemoje.

Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys

Maksimalus srautas: 80 l/min
Valdymas: vienpusis arba dvipusis cilindras
Sekcijų skaičius: 6

Vidiniai sriegiai korpuse: tiekimas: 1/2''; grąžinimas: 3/4''; Skersmuo: 1/2''

Visos rinkinyje siūlomos jungtys turi NBR sandariklį, kuris užtikrina sandarų sujungimą su kolektoriumi.
Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, užspaustoms DKOL, DKOL-90, DKOL-45 jungtimis su tipiniu 24° užspaudimo kūgiu.
Prijungimui prie žarnų nereikia papildomo sandarinimo.

Išleidimo sriegis tiekimo linijoje [P]: M22x1,5
Išleidimo sriegis grąžinimo linijoje [T]: M27x2
Išleidimo sriegis sekcijoje [A / B]: M22x1,5

Maksimalus tiekimo slėgis: 315 bar
Maksimalus grąžinimo slėgis: 50 bar
Maksimalus slėgis sekcijose: 300 bar

Visos trijų padėčių svirtys (1 - 0 - 2) yra spyruoklinės, t. y. jos automatiškai grįžta į vertikalią padėtį
0 padėtis yra neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda - alyva teka į perpildymo vamzdį.
1 darbinė padėtis (svirtis nustatyta įstrižai į priekį) cilindro stūmoklio kotas išsikiša.
2 darbinė padėtis (svirtis nustatyta įstrižai atgal) cilindro stūmoklio kotas susitraukia.

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

170 bar esant 20 l/min.
180 bar esant 40 l/min.
190 bar esant 60 l/min.
200 bar esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.
Prieš pradedant rekomenduojama patikrinti ir nustatyti tinkamą slėgį.
Galimybė savarankiškai reguliuoti, pilnas apsisukimas pasikeičia 30 barų.

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
Prekė detaliau
Hydrolider
1.10.11.060.27220.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.10.11.060.2722

Specifinė nuoroda

MPN
1.10.11.060.2722
