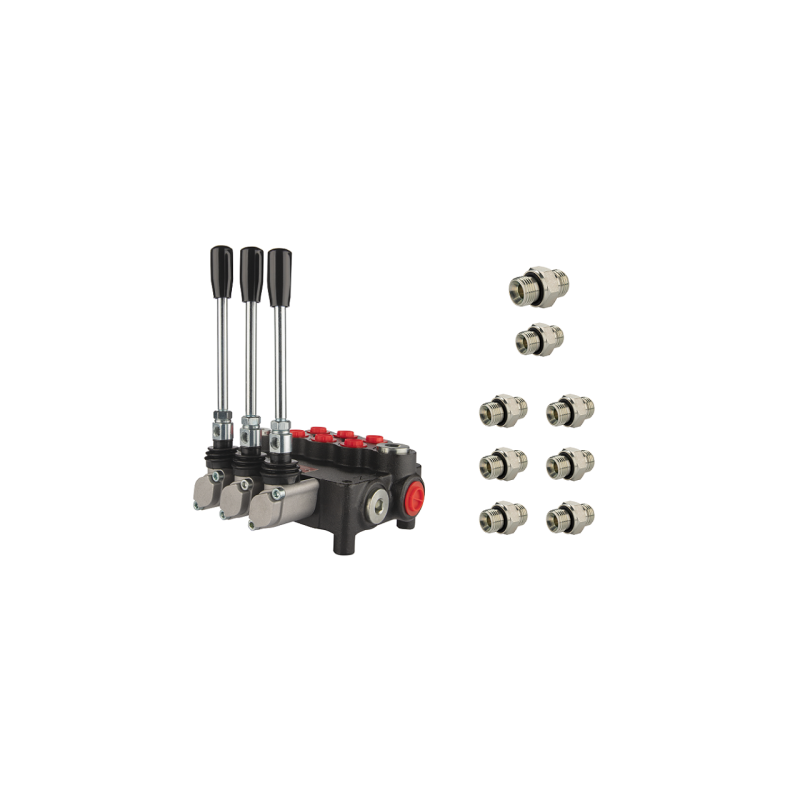

    3 sekcijų hidraulinis skirstytuvas 80 l/min. 3P80 su 27/22 jungtimis „Hydrolider“

    1.10.11.030.27220.151
    Hydrolider
    145,86 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas
    SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 3P80A1A1A1GKZ1

    SU JUNGTIŲ RINKINIU SU M27x2 IR M22x1,5 IŠLEIDIMO ANGA

    Simbolis:
    1.10.11.030.2722

    Dalies gamintojas:
    Hydroleader

    Pritaikymas:

    Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi N slėgio išvestį, reikalingą nuosekliajam sujungimui arba skirstytuvo montavimui kaip dar vieno esamoje sistemoje.

    Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

    Maksimalus srautas:
    80 l/min

    Valdymas:
    viengubo arba dvigubo veikimo cilindras

    Sekcijų skaičius:
    3

    Vidiniai korpuso sriegiai:
    tiekimas: G 1/2''; grąžinimas: G 3/4''; sekcijos: G 1/2''

    Jungčių rinkinys ir jungtis su žarnomis:

    Visos rinkinyje siūlomos jungtys turi NBR sandariklius, kurie užtikrina sandarų sujungimą su skirstytuvu. Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, kuriose sumontuotos DKOL, DKOL-90, DKOL-45 jungtys su tipiniu 24° užspaudimo kūgiu. Jungčiai su žarnomis nereikia papildomo sandarinimo.

    Išleidimo sriegis tiekimo pusėje [P]: M22x1,5
    Išleidimo sriegis grąžinimo pusėje [T]: M27x2
    Išleidimo sriegis sekcijoje [A / B]: M22x1,5

    Maksimalus tiekimo slėgis:
    315 bar

    Maksimalus grąžinimo slėgis:
    50 bar

    Maksimalus slėgis sekcijose:
    300 bar

    Svirties veikimas:

    Visos trijų padėčių svirtys (1 - 0 - 2) yra spyruoklinės, t. y. jos pačios grįžta į vertikalią padėtį.
    0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.
    1 padėtis – veikianti (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.
    2 padėtis – veikianti (svirtis nustatyta įstrižai atgal), cilindro stūmoklio kotas susitraukia.

    Apsauginis vožtuvas:

    Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautas:

    170 bar esant 20 l/min
    180 bar esant 40 l/min
    190 bar esant 60 l/min
    200 bar esant 80 l/min

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš paleidimą rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 bar.

    Leistina aplinkos temperatūra:
    nuo -40 C iki +60 C

    Leistina alyvos temperatūra:
    nuo -15 C iki +80 C

    Rekomenduojama hidraulinė alyva:
    mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

    Prekė detaliau
    Hydrolider
    1.10.11.030.27220.151

    Charakteristikos

    Gamintojas
    Hydrolider
    Gamintojo detalės kodas
    1.10.11.030.2722

    Specifinė nuoroda

    MPN
    1.10.11.030.2722
