Hidraulinis skirstytuvas, 2 sekcijos, 80 l/min., 2P80, su jungtimis, 27/22, hidrolizatorius

1.10.11.020.27220.151
Hydrolider
118,00 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas

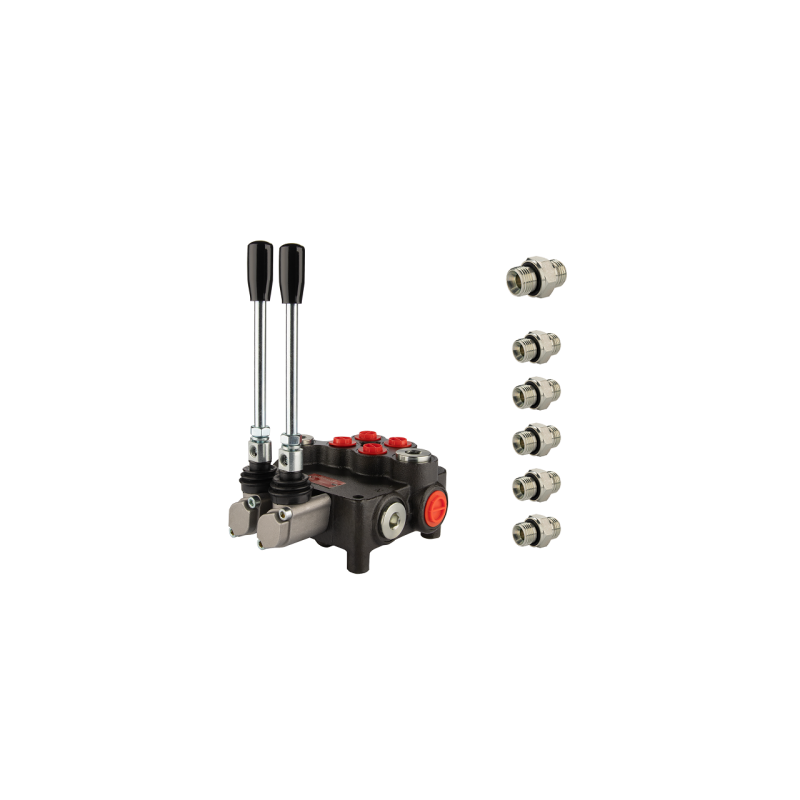

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 2P80A1A1GKZ1

SU JUNGTIŲ RINKINIU SU M27x2 IR M22x1,5 IŠLEIDIMO ANGA

Simbolis:
1.10.11.020.2722

Dalies gamintojas:
Hydroleader

Pritaikymas:

Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi N slėgio išvestį, reikalingą nuosekliajam sujungimui arba skirstytuvo montavimui kaip dar vieno esamoje sistemoje.

Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Maksimalus srautas:
80 l/min

Valdymas:
viengubo arba dvigubo veikimo cilindras

Sekcijų skaičius:
2

Vidiniai korpuso sriegiai:
tiekimas: G 1/2''; grįžimas: G 3/4''; sekcijos: G 1/2''

Jungčių rinkinys ir jungtis su žarnomis:

Visos rinkinyje siūlomos jungtys turi NBR sandariklius, kurie užtikrina sandarų sujungimą su skirstytuvu. Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, kuriose sumontuotos DKOL, DKOL-90, DKOL-45 jungtys su tipiniu 24° užspaudimo kūgiu. Jungčiai su žarnomis nereikia papildomo sandarinimo.

Išleidimo sriegis tiekimo pusėje [P]: M22x1,5
Išleidimo sriegis grąžinimo pusėje [T]: M27x2
Išleidimo sriegis sekcijoje [A / B]: M22x1,5

Maksimalus tiekimo slėgis:
315 bar

Maksimalus grąžinimo slėgis:
50 bar

Maksimalus slėgis sekcijose:
300 bar

Svirties veikimas:

Visos trijų padėčių svirtys (1 - 0 - 2) yra spyruoklinės, t. y. jos pačios grįžta į vertikalią padėtį.
0 padėtis neutrali (svirtis nustatyta vertikaliai) cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.
1 padėtis veikianti (svirtis nustatyta įstrižai į priekį) cilindro stūmoklio kotas išsikiša.
2 padėtis veikianti (svirtis nustatyta įstrižai atgal) cilindro stūmoklio kotas susitraukia

Apsauginis vožtuvas:

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautas:

170 bar esant 20 l/min
180 bar esant 40 l/min
190 bar esant 60 l/min
200 bar esant 80 l/min

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš paleidimą rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 bar.

Leistina aplinkos temperatūra:
-40 C iki +60 C

Leistina alyvos temperatūra:
-15 C iki +80 C

Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau
Hydrolider
1.10.11.020.27220.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.10.11.020.2722

Specifinė nuoroda

MPN
1.10.11.020.2722
