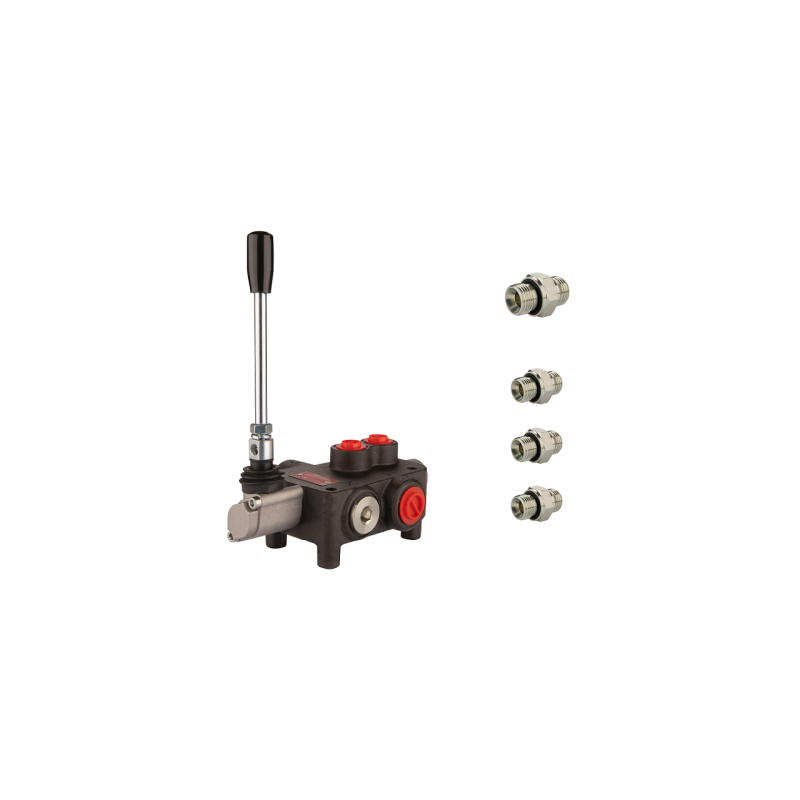

Hidraulinis skirstytuvas 1 sekcijos 80 l/min P80 su jungtimis 27/22 Hydrolider

1.10.11.010.27220.151
Hydrolider
86,36 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJOS HIDRAULINIS SKIRSTYTUVAS P80A1GKZ1

SU JUNGTIŲ RINKINIU SU M27x2 IR M22x1,5 IŠLEIDIMO ANGA

Simbolis:
1.10.11.010.2722

Dalies gamintojas:
Hydroleader

Pritaikymas:

Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi slėgio išvestį N, reikalingą nuosekliajam sujungimui arba skirstytuvo montavimui kaip dar vieno esamoje sistemoje.

Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Maksimalus srautas:
80 l/min

Valdymas:
viengubo arba dvigubo veikimo cilindras

Sekcijų skaičius:
1

Vidiniai korpuso sriegiai:
tiekimas: G1/2''; grįžimas: G 3/4''; sekcijos: G 1/2''

Jungčių rinkinys ir jungtis su žarnomis:

Visos rinkinyje siūlomos jungtys turi NBR sandariklius, kurie užtikrina sandarų sujungimą su skirstytuvu. Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, kuriose sumontuotos DKOL, DKOL-90, DKOL-45 jungtys su tipiniu 24° užspaudimo kūgiu. Jungčiai su žarnomis nereikia papildomo sandarinimo.

Išleidimo sriegis tiekimo pusėje [P]: M22x1,5
Išleidimo sriegis grąžinimo pusėje [T]: M27x2
Išleidimo sriegis sekcijoje [A / B]: M22x1,5

Maksimalus tiekimo slėgis:
315 bar

Maksimalus grąžinimo slėgis:
50 bar

Maksimalus slėgis sekcijose:
300 bar

Svirties valdymas:

Trijų padėčių svirtis (1 - 0 - 2), spyruoklinė, t. y. ji pati grįžta į vertikalią padėtį. 0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.
1 padėtis – veikianti (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.
2 padėtis – veikianti (svirtis nustatyta įstrižai atgal), cilindro stūmoklio kotas susitraukia.

Apsauginis vožtuvas:

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

170 barų esant 20 l/min.
180 barų esant 40 l/min.
190 barų esant 60 l/min.
200 barų esant 80 l/min.

Rinkinius tiksliam slėgio matavimui galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš pradedant darbą rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Savarankiško reguliavimo galimybė, pilnas apsisukimas pakeičia 30 barų.

Leistina aplinkos temperatūra:
-40 C iki +60 C

Leistina alyvos temperatūra:
-15 C iki +80 C

Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau
Hydrolider
1.10.11.010.27220.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.10.11.010.2722

Specifinė nuoroda

MPN
1.10.11.010.2722
