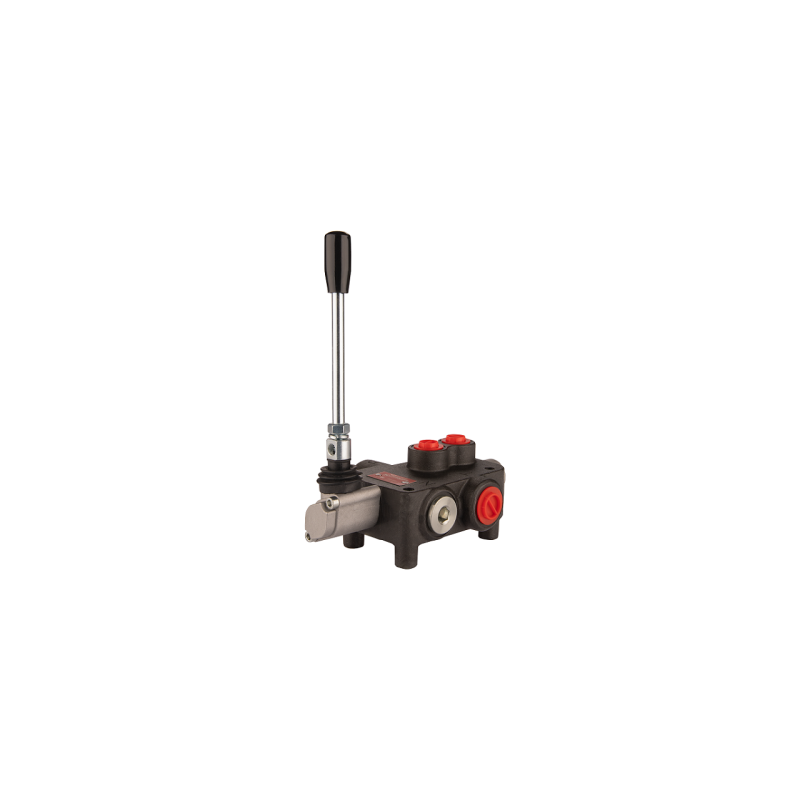

Hidraulinis skirstytuvas 1 sekcija 80 l/min P80A1GKZ1, valdomas svirtimi

1.10.11.0100.151
Hydrolider
80,70 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SKIRSNIS HIDRAULINIS SKIRSTYTUVAS P80A1GKZ1

Simbolis:
1.10.11.010

Dalies gamintojas:
Hydroleader

Pritaikymas:

Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi slėgio išvestį N, reikalingą nuosekliam sujungimui arba skirstytuvo montavimui kaip kito skirstytuvo esamoje sistemoje.

Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Maksimalus srautas:
80 l/min

Valdymas:
vienpusis arba dvipusis cilindras

Sekcijų skaičius:
1

Vidiniai sriegiai korpuse:
tiekimas: G1/2''; grąžinimas: G 3/4''; sekcijos: G 1/2''

Maksimalus tiekimo slėgis:
315 bar

Maksimalus grąžinimo slėgis:
50 bar

Maksimalus slėgis sekcijose:
300 bar

Svirties veikimas:

Trijų padėčių svirtis (1 - 0 - 2), spyruoklinė, t. y. ji pati grįžta į vertikalią padėtį. 0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.
1 padėtis – veikianti (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.
2 padėtis – veikianti (svirtis nustatyta įstrižai atgal), cilindro stūmoklio kotas susitraukia.

Apsauginis vožtuvas:

Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

170 bar esant 20 l/min.
180 bar esant 40 l/min.
190 bar esant 60 l/min.
200 bar esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Prieš pradedant, rekomenduojama patikrinti ir nustatyti tinkamą slėgį. Galimas savaiminis reguliavimas, pilnas apsisukimas pasikeičia 30 barų.




Leistina aplinkos temperatūra:
nuo -40 C iki +60 C


Leistina alyvos temperatūra:
nuo -15 C iki +80 C


Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46


Prekė detaliau
Hydrolider
1.10.11.0100.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.10.11.010

Specifinė nuoroda

MPN
1.10.11.010
