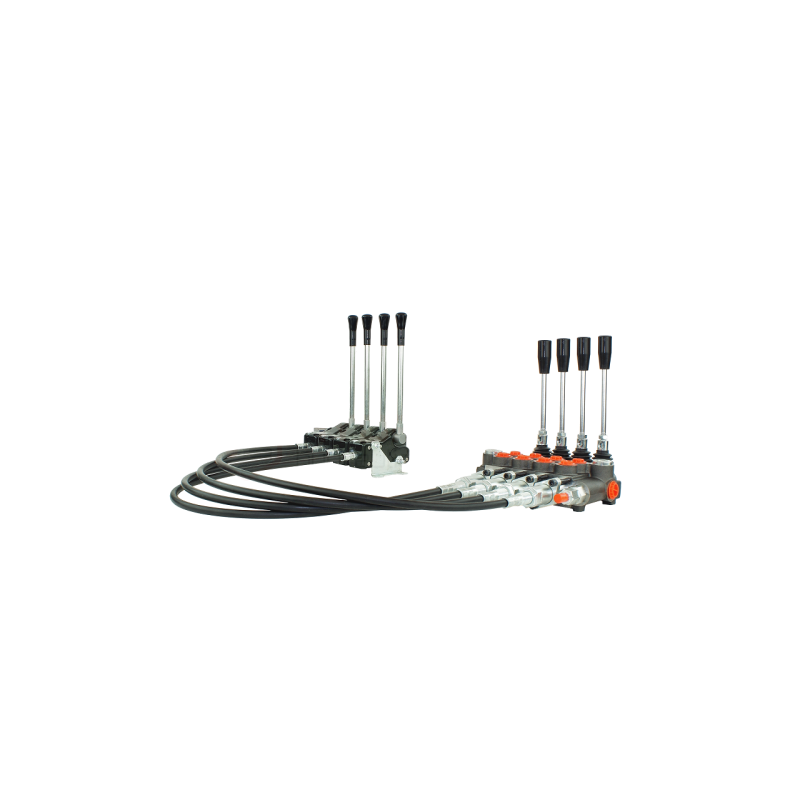

Hidraulinis skirstytuvas, 4 sekcijų, 80L, su svirtimis ir trosais, 2,5 m

Kodas 1.10.35.0440.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

4 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 80L/min

SU ALTERNATYVIU VALDYMU

KOMPLEKTE SU 2,5 M LAIKU IR KORPUSU SU SVIRTIMI

Gamyba:

Distiliuotojas: Badestnost, simbolis: 1.10.35.040
Laikas: Hydrolider, simbolis: 1.20.00.014.1
Korpusas su svirtimi: Hydrolider, simbolis: 1.15.00.020

Pritaikymas:

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio, sodo, miškininkystės, statybos, pramoninės mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, krautuvai, ekskavatoriai, šlavimo mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jį galima naudoti visur, kur dėl saugumo, geresnio valdymo patogumo ir švaros vožtuvą reikia montuoti už kabinos ribų, kabinoje lieka tik valdymo blokas (šiuo atveju trosas ir svirties korpusas). Šalia vožtuvo esanti svirtis leidžia alternatyviai valdyti hidraulinę sistemą. Šis sprendimas leidžia valdyti tą patį skirstytuvą iš dviejų skirtingų mašinos vietų.

HIDRAULINIS EKRANAS VOŽTUVAS

Techniniai duomenys:

Rekomenduojamas sistemos alyvos srautas: 0–80 l/min.
Maksimalus tiekimo slėgis: 250 bar.
Maksimalus grąžinimo slėgis: 50 bar.
Maksimalus slėgis sekcijose: 300 bar. Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 20 l/min.
190 bar esant 40 l/min.
200 bar esant 60 l/min.
210 bar esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Rekomenduojama patikrinti ir nustatyti slėgį prieš pradedant darbą. Nepriklausomo reguliavimo galimybė, pilnas apsisukimo pokytis 30 barų.

Jungtis:

Vidiniai sriegiai korpuse:
tiekimas: 1/2''; grąžinimas: 3/4''; sekcijos: 1/2''
Kabelio vamzdžio vidinis sriegis: M16x1,5
Slankiklio antgalio vidinis sriegis: M6x1,5

Alyvos tipas ir temperatūra:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Tirštesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26
Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Valdymas ir veikimo principas:

Valdymo pavyzdys: vienpusis arba dvipusis cilindras, taip pat hidraulinis variklis abiem kryptimis.
3 padėčių slankiklis (1 - 0 - 2), spyruoklinis, t. y. atleidus svirtį grįžta į neutralią padėtį. Neutralioje padėtyje alyva laisvai teka į grįžtamąją liniją, siurblys neapkrautas. Galimybė nuosekliai prijungti prie esamos sistemos (reikalinga slėgio įvorė).

KORPUSAS SU SVIRTIS IR TROSAS

Techniniai duomenys:

Korpuso medžiaga: plastikas
Pagrindo tvirtinimo laikiklio medžiaga: cinkuotas plienas
Dalytuvo slydimo valdymas: abiem kryptimis
Galimybė nuosekliai jungti su kitais, tokiais pačiais korpusais
Bendras korpuso storis: 49 mm
Valdymo kabelio ilgis: 2500 mm
Kabelio korpuso galo išorinis sriegis: M16x1,5
Kabelio strypo galo išorinis sriegis: M6x1

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.35.0440.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.35.044

Specifinė nuoroda

MPN: 1.10.35.044
