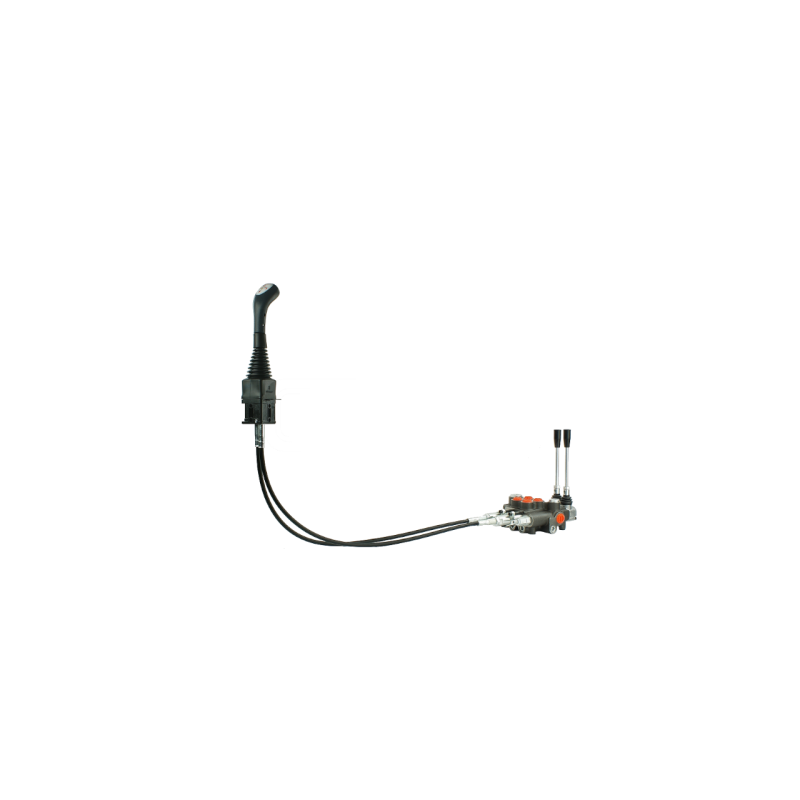

Dviejų sekcijų hidraulinis skirstytuvas 80L su valdymo svirtimi ir 1,5 m kabeliais

Kodas 1.10.35.022.30.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

2 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 80L/min

SU ALTERNATYVIU VALDYMU

KOMPLEKTE SU 1,5 M LAIDAIS IR VALDYMO SVIRTIMI SU DVIEMIS MYGTUKAIS

Gamyba:

Distiliuotojas: Badestnost, simbolis: 1.10.35.020
Laisvai valdomas kabelis: Hydrolider, simbolis: 1.20.00.002.1
Valdymo svirtis: Indemar, simbolis: 1.15.00.002

Pritaikymas:

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio, sodo, miškininkystės, statybos, pramoninės mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, krautuvai, ekskavatoriai, šlavimo mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jį galima naudoti visur, kur dėl saugumo, geresnio valdymo patogumo ir švaros skirstytuvas turi būti montuojamas už kabinos ribų. Kabinoje lieka tik valdymo blokas (šiuo atveju trosas ir korpusas su svirtimi). Šalia skirstytuvo esančios svirtys leidžia alternatyviai valdyti hidraulinę sistemą.

Šis sprendimas leidžia valdyti tą patį skirstytuvą iš dviejų skirtingų mašinos vietų.

HIDRAULINIS SKIRSTYTUVAS

Techniniai duomenys:

Rekomenduojamas alyvos srautas sistemoje: 0–80 l/min.
Maksimalus tiekimo slėgis: 250 bar.
Maksimalus grąžinimo slėgis: 50 bar.
Maksimalus slėgis sekcijose: 300 bar. Slėginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 20 l/min.
190 bar esant 40 l/min.
200 bar esant 60 l/min.
210 bar esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Rekomenduojama patikrinti ir nustatyti slėgį prieš pradedant darbą. Nepriklausomo reguliavimo galimybė, pilnas apsisukimo pokytis 30 barų.

Jungtis:

Vidiniai sriegiai korpuse:
tiekimas: 1/2''; grąžinimas: 3/4''; sekcijos: 1/2''
Kabelio vamzdžio vidinis sriegis: M16x1,5
Slankiklio antgalio vidinis sriegis: M6x1

Alyvos tipas ir temperatūra:

Leistina aplinkos temperatūra: -40 C iki +60 C
Leistina alyvos temperatūra: -15 C iki +80 C
Tirštesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26
Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Valdymas ir veikimo principas:

Valdymo pavyzdys: vienpusis arba dvipusis cilindras, taip pat hidraulinis variklis abiem kryptimis.
3 padėčių slankiklis (1 - 0 - 2), spyruoklinis, t. y. atleidus svirtį grįžta į neutralią padėtį. Neutralioje padėtyje alyva laisvai teka į grįžtamąją liniją, siurblys neapkrautas. Galimybė nuosekliai prijungti prie esamos sistemos (slėginė įvorė (reikalinga).

VALDYMO SVIRTIES VALDYMO SKYRIAI SKIRTUVE

Techniniai duomenys:

Valdymo svirties prijungimo sistema su kabeliais: rutulinio tipo
Korpuso medžiaga: patvarus plastikas
Pirmosios sekcijos valdymas: rankenos judėjimas į kairę-dešinę
Antrosios sekcijos valdymas: rankenos judėjimas į priekį-atgal
Elektrinių mygtukų skaičius: 2
Svirties judėjimo užraktas: TAIP

LAIDAI, JUNGIANTYS VALDYMO SVIRTI PRIE SKIRTUVO

Valdymo kabelių ilgis: 1500 mm
Kabelio korpuso medžiaga: plastikas
Kabelio užspaudimo ir antgalio medžiaga: cinkuotas plienas

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.35.022.30.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.35.022.3

Specifinė nuoroda

MPN: 1.10.35.022.3
