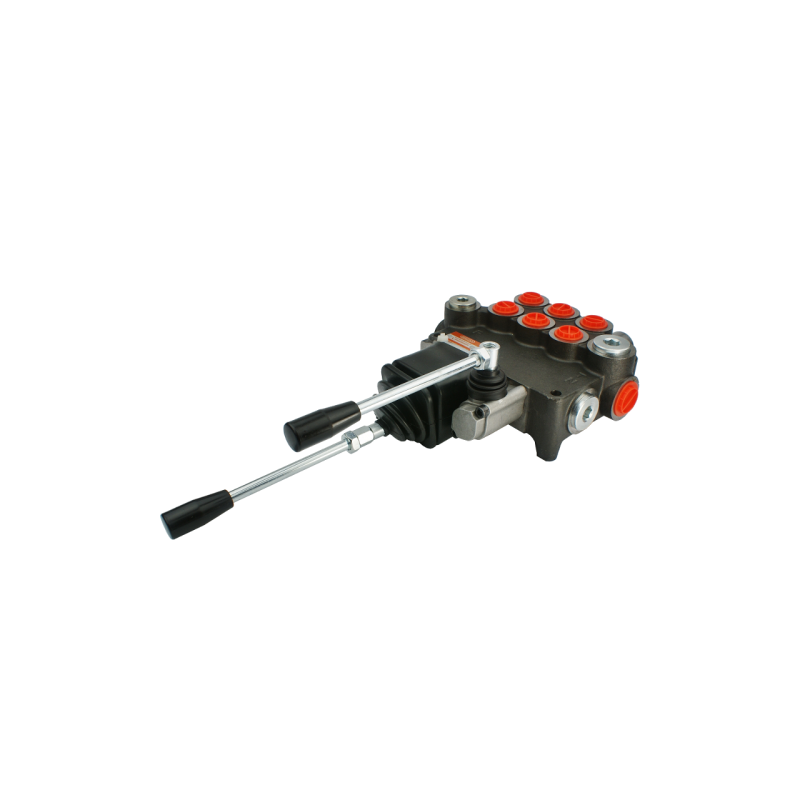

    3 sekcijų hidraulinis skirstytuvas, 80 l/min., valdomas vairasvirte ir valdymo svirtimi
    • 3 sekcijų hidraulinis skirstytuvas, 80 l/min., valdomas vairasvirte ir valdymo svirtimi

    3 sekcijų hidraulinis skirstytuvas, 80 l/min., valdomas vairasvirte ir valdymo svirtimi

    1.10.10.039.100.151
    Badestnost
    315,29 €
    Su mokesčiais
    pristatymas per 5-9 darbo dienas
    Kiekis

    Aprašymas


    3 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS

    VALDOMAS VIENA SVIRTIMI IR VALDYMO SVIRTIMI

    Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

    Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

    purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

    pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

    BENDROJI INFORMACIJA:

    Maksimalus srautas iki 80L/min.

    Vieno ir dvigubo veikimo cilindrų valdymas.

    Garantija: 2 metai

    Trijų padėčių spyruoklinė svirtis, t. y. ji pati grįžta į vertikalią padėtį:

    1 padėtis – neutrali (svirtis nustatyta vertikaliai) cilindro kotas nejuda – alyva teka į perpildymo angą.

    2 padėtis – darbinė (svirtis nustatyta įstrižai į priekį) cilindro kotas išsikiša.

    3 padėtyje (svirtis nustatyta įstrižai atgal) cilindro kotas įtraukiamas.

    Penkių padėčių vairasvirtė ant spyruoklės, t. y. ji pati grįžta į vertikalią padėtį:

    1 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmokliniai kotai nejuda – alyva teka į perpildymo angą.

    2 padėtis – veikia (svirtis nustatyta į priekį), pirmojo cilindro stūmoklinis kotas išsikiša.

    3 padėtis – veikia (svirtis nustatyta atgal), pirmojo cilindro stūmoklinis kotas susitraukia.

    4 padėtis – veikia (svirtis nustatyta į kairę), antrojo cilindro stūmoklinis kotas išsikiša.

    5 padėtis – veikia (svirtis nustatyta į dešinę), antrojo cilindro stūmoklinis kotas susitraukia.

    Vidiniai korpuso sriegiai:

    Tiekimo jungtis: 1/2''

    Grąžinimo jungtis: 3/4''

    Jungčių sekcijos: 1/2''

    SLĖGIO DIAPAZONAS:

    Didžiausias tiekimo slėgis: 250 barų

    Didžiausias grąžinimo slėgis: 50 barų

    Didžiausias slėgis sekcijose: 300 barų

    Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautas:

    180 bar esant 20 l/min.
    190 bar esant 40 l/min.
    200 bar esant 60 l/min.
    210 bar esant 80 l/min.

    Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

    Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

    Galimybė savarankiškai reguliuoti, pilnas apsisukimo pokytis 30 barų.

    TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

    Leidžiama aplinkos temperatūra: nuo -40 C iki +60 C

    Leidžiama alyvos temperatūra: nuo -15 C iki +80 C

    Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46.

    GRAFINĖ DIAGRAMA:

    Prekė detaliau
    Badestnost
    1.10.10.039.100.151

    Charakteristikos

    Gamintojas
    Badestnost
    Gamintojo detalės kodas
    1.10.10.039.10

    Specifinė nuoroda

    MPN
    1.10.10.039.10
