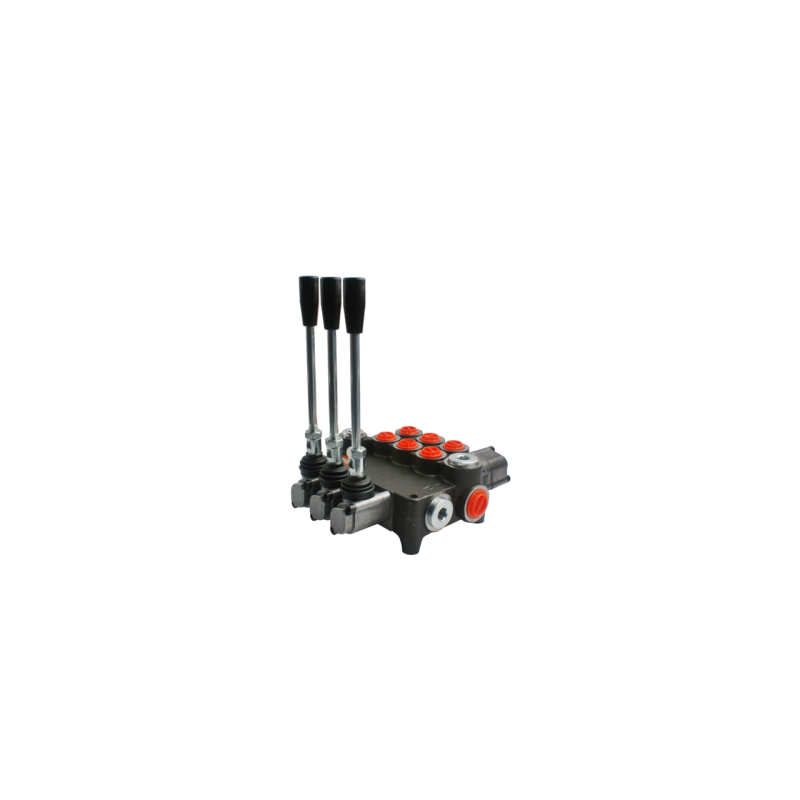

Hidraulinis skirstytuvas, 3 sekcijos, 80 l/min., su viena plūduriuojančia sekcija. Badestnost: 03P80 A1A1L12 GKZ1

Kodas 1.10.10.0330.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

3 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS SU PLAUKIOJANČIA SEKCIJA

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, TUR, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Plaukiojanti dalis, dar vadinama laisvo srauto dalimi, naudojama, be kita ko, sniego valytuvuose arba TUR frontaliniuose krautuvuose. Suteikia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose, apsaugodamas tiesiogiai su žeme besiliečiančius komponentus, pvz., plūgo mentes, nuo pažeidimų.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 80 l/min.

Vieno ir dvigubo veikimo cilindrų valdymas.

Garantija: 2 metai

Pirmoji ir antroji svirtys yra spyruoklinės, tai reiškia, kad jos pačios grįžta į neutralią padėtį.

1 padėtis – neutrali (svirtis nustatyta įstrižai į priekį), cilindro kotas nejuda – alyva teka į perpildymo angą.

2 padėtis – veikianti (svirtis nustatyta įstrižai į priekį), cilindro kotas išsikiša.

3 padėtis – veikianti (svirtis nustatyta įstrižai atgal), cilindro kotas susitraukia.

Trečioji svirtis: trys spyruoklinės padėtys ir ketvirtoji su skląsčiu (plaukiojanti):

1 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro kotas nejuda – alyva teka į perpildymo angą.

2 padėtis – veikianti (svirtis nustatyta įstrižai į priekį), cilindro kotas išsikiša.

3 padėtis – veikianti (svirtis nustatyta įstrižai atgal), cilindro kotas susitraukia.

4 padėtis – slankiojanti su skląsčiu (svirtis nustatyta maksimalioje priekinėje padėtyje)

Cilindro stūmoklio kotas veikia laisvai, laisvai išsikiša ir susitraukia veikiant veikiančioms jėgoms.

Vidiniai korpuso sriegiai:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 3/4''

Tekinimo jungčių sekcijos: 1/2''

SLĖGIO DIAPAZONAS:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grąžinimo slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Slėginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.
190 barų esant 40 l/min.
200 barų esant 60 l/min.
210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš užvedimas.

Savaiminio reguliavimo galimybė, pilnas apsisukimas pakeičia 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.10.0330.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.10.033

Specifinė nuoroda

MPN: 1.10.10.033
