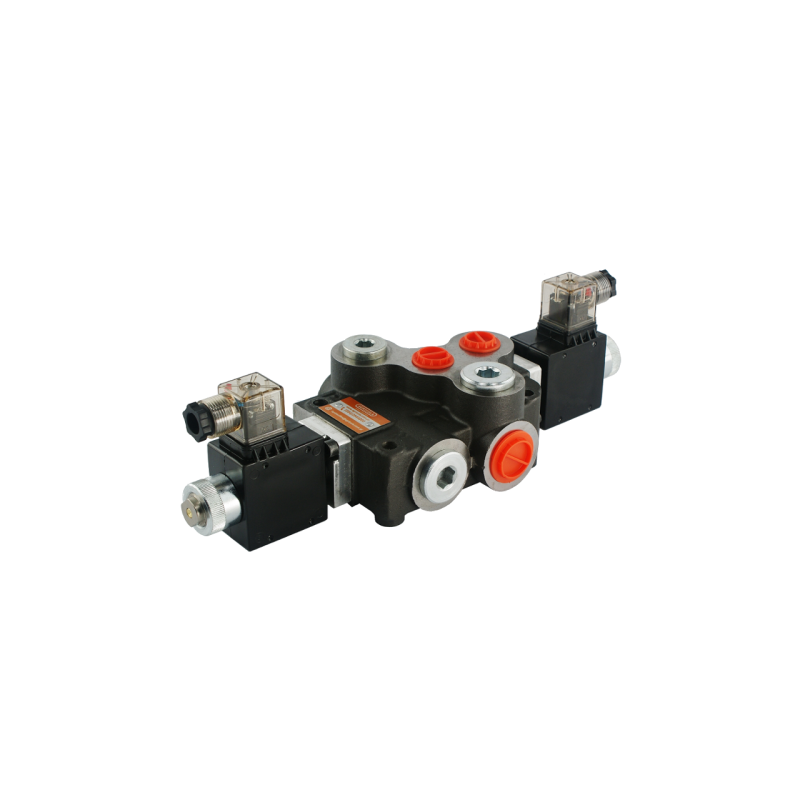

Hidraulinis skirstytuvas, 1 sekcija, 80 l/min., valdomas elektra, 24 V, galia: Z80 A ES3 24 VDC G

Kodas 1.10.55.010.10.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

1 SEKCIJOS HIDRAULINIS SKIRSTYTUVAS 24V

KOMPLEKTAS SU ELEKTROS KIŠTUKAIS

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 80L/min

Maitinimo šaltinis: 24V

Elektros kištukai turi diodus, kurie užsidega, kai į ritę tiekiama srovė.

Vienpusių ir dvipusių cilindrų valdymas, variklis abiem kryptimis.

Bulgariškos gamybos BADESTNOST, garantija: 2 metai

3 padėčių spyruoklinis slankiklis, o tai reiškia, kad nutraukus maitinimo tiekimą, jis automatiškai grįžta į neutralią padėtį. Slankiklio veikimo principas:

1 padėtis – neutrali (maitinimas nutrauktas), cilindro kotas lieka nejudantis – alyva teka į perpildymo angą.

2 darbinė padėtis – 2 (maitinimas tiekiamas tik pirmajai ritei), cilindro kotas išsikiša.

3 darbinė padėtis – 3 (maitinimas tiekiamas tik antrajai ritei), cilindro kotas susitraukia.

Vidiniai sriegiai korpuse:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 3/4''

Skyrių jungtys: 1/2''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.
190 barų esant 40 l/min.
200 barų esant 60 l/min.
210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Galimybė savarankiškai reguliuoti, visiškai pakeisti sukimosi kryptį 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Rekomenduojamas alyvos filtravimas 10–15 µ lygyje

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.55.010.10.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.55.010.1

Specifinė nuoroda

MPN: 1.10.55.010.1
