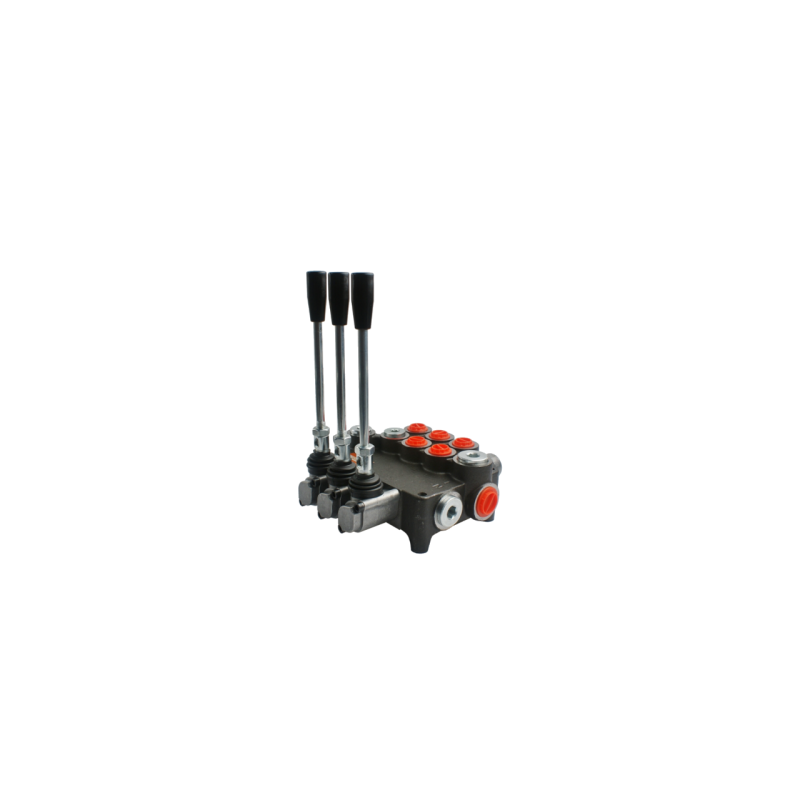

Hidraulinis skirstytuvas, 3 sekcijos, 80 l/min., su viena stūmoklio sekcija. Badestnost: 03P80 A1A1C1 GKZ1

Kodas 1.10.10.0320.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS SU VIENA STŪMOKLIO SEKCIJA Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje. Skirstytuvas pritaikytas įvairių tipų technikai, pavyzdžiui, žemės ūkio technikai, traktoriams, purkštuvams, vilkikams, ciklopams, HDS krautuvams, statybinei technikai, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninei technikai ir kitiems hidrauliškai valdomiems įrenginiams. Stūmoklio dalis specialiai pritaikyta valdyti vienpusio veikimo cilindrus. Antroji dalies anga gamykloje sumontuota su metaliniu kamščiu. Šioje vietoje nereikia papildomo perpildymo čiaupo. Vienpusio veikimo cilindras laisvai krenta ir neužblokuoja iš siurblio išeinančio alyvos srauto. Stūmoklio dalis yra labai naudinga TUR frontaliniuose krautuvuose su vienpusio veikimo cilindrais pagrindinio rėmo kėlimui. BENDROJI INFORMACIJA: Maksimalus srautas iki 80 l/min. Vienpusio ir dvigubo veikimo cilindrų valdymas. Garantija: 2 metai. Visos trys trijų padėčių svirtys yra spyruoklinės, tai reiškia, kad jos pačios grįžta į vertikalią padėtį. 1 padėtis – neutrali (svirtis nustatyta vertikaliai) – cilindro kotas nejuda – alyva teka į perpildymo čiaupą. 2 padėtyje (svirtis nustatyta įstrižai į priekį) cilindro kotas išsikiša. 3 padėtyje (svirtis nustatyta įstrižai atgal) cilindro kotas susitraukia.

Vidiniai sriegiai korpuse:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 3/4''

Skyrių jungtys: 1/2''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.
190 barų esant 40 l/min.
200 barų esant 60 l/min.
210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Galimybė savarankiškai reguliuoti, visiškai pakeisti sukimosi kryptį 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:
