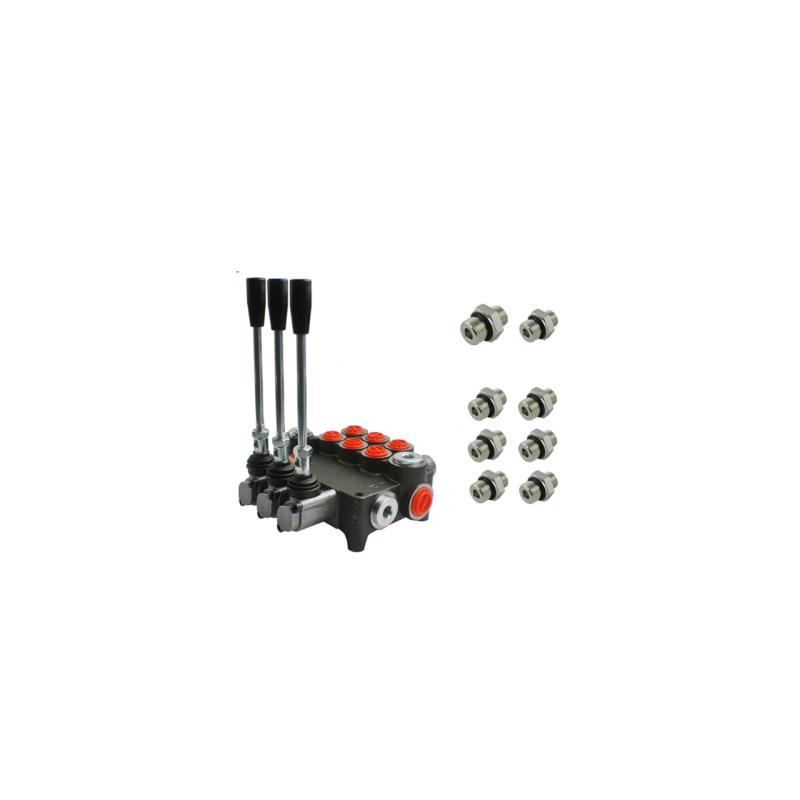

3 sekcijų hidraulinis skirstytuvas 80L su jungtimis

Kodas 1.10.10.030.30.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

3 SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 80L/min

PRIDEDAMAS SU JUNGTŲ RINKINYU

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

BENDROJI INFORMACIJA:

Originalus „Badestnost“ pagamintas skirstytuvas, kurio maksimalus srautas yra iki 80L/min.

Vieno ir dvigubo veikimo cilindrų valdymas.

Trijų padėčių svirtis (1 - 0 - 2), spyruoklinė, t. y. ji pati grįžta į vertikalią padėtį.

0 padėtis neutrali (svirtis nustatyta vertikaliai) cilindro stūmoklio kotas stovi - alyva teka į perpildymo vamzdį.

Darbinė padėtis 1 (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.

Darbinė padėtis 2 (svirtis nustatyta įstrižai atgal), cilindro stūmoklio kotas susitraukia.

SRIEGIAI:

Vidiniai skirstytuvo korpuso sriegiai:

tiekimas: 1/2'' ; grįžtamasis vamzdis: 3/4'' ; sekcijos: 1/2''

Komplekto jungčių sriegiai:

tiekimas: 1/2''-M22x1,5 ; grįžtamasis vamzdis: 3/4''-M27x2 ; Segmentai: 1/2''-M22x1,5

(galima pasirinkti ir kitus išvesties sriegius, užsakant reikalinga kliento informacija)

SLĖGIO DIAPAZONAS:

Maksimalus tiekimo slėgis: 250 bar

Maksimalus grąžinimo slėgis: 50 bar

Maksimalus slėgis ant sekcijų: 300 bar

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 20 l/min
190 bar esant 40 l/min
200 bar esant 60 l/min
210 bar esant 80 l/min

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Manometrai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Galimybė savarankiškai reguliuoti, pilnas apsisukimas pasikeičia 30 bar.

TEMPERATŪROS DIAPAZONAS I ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 Leistina alyvos temperatūra: nuo -15 C iki +80 C. Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46.

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.10.030.30.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.10.030.3

Specifinė nuoroda

MPN: 1.10.10.030.3
