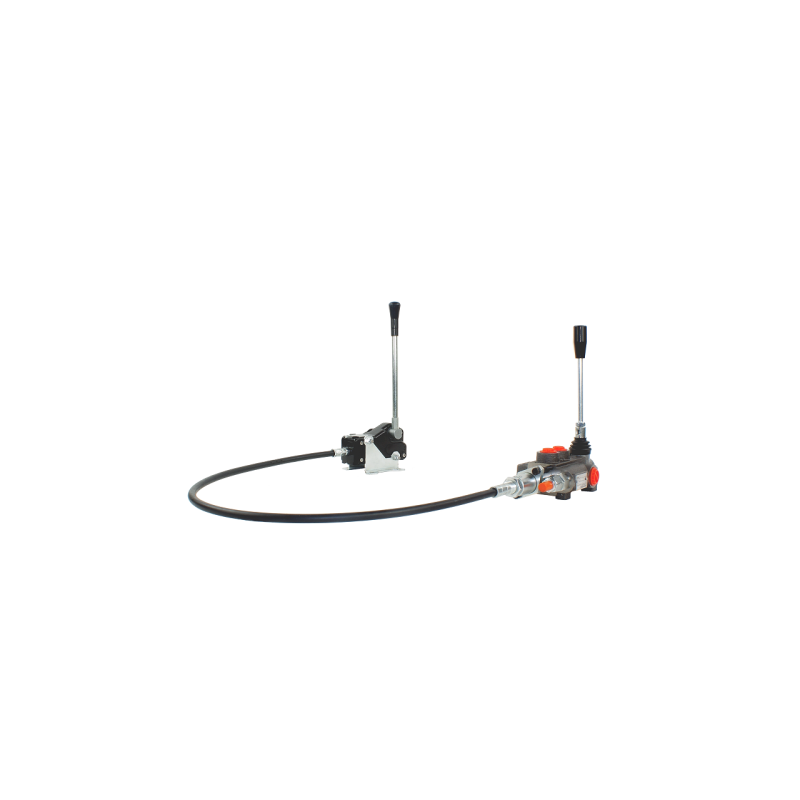

Hidraulinis skirstytuvas, 1 sekcijos, 80 l, su svirtimi ir 1 m kabeliu

Kodas 1.10.35.0110.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

1 SEKCIJOS HIDRAULINIS SKIRSTYTUVAS 80L/min

SU ALTERNATYVIU VALDYMU

KOMPLEKTE SU 1 M LAIKU IR KORPUSU SU SVIRTIMI

Gamyba:

Skirstytuvas: Badestnost, simbolis: 1.10.35.010
Laikas: Hydrolider, simbolis: 1.20.00.011.1
Korpusas su svirtimi: Hydrolider, simbolis: 1.15.00.020

Pritaikymas:

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio, sodo, miškininkystės, statybos, pramoninės mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, krautuvai, ekskavatoriai, šlavimo mašinos ir kiti hidrauliškai valdomi įrenginiai.

Jį galima naudoti visur, kur dėl saugumo, geresnio valdymo patogumo ir švaros skirstytuvas turi būti montuojamas už kabinos ribų. Kabinoje lieka tik valdymo blokas (šiuo atveju – trosas ir korpusas su svirtimi). Svirtis, esanti tiesiai šalia skirstytuvo, suteikia galimybę alternatyviai valdyti hidraulinę sistemą. Šis sprendimas leidžia valdyti tą patį skirstytuvą iš dviejų skirtingų mašinos vietų.

HIDRAULINIS EKRANO VOŽTUVAS

Techniniai duomenys:

Rekomenduojamas sistemos alyvos srautas: 0–80 l/min.
Maksimalus tiekimo slėgis: 250 bar.
Maksimalus grąžinimo slėgis: 50 bar.
Maksimalus slėgis sekcijose: 300 bar. Apsauginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 bar esant 20 l/min.
190 bar esant 40 l/min.
200 bar esant 60 l/min.
210 bar esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Rekomenduojama patikrinti ir nustatyti slėgį prieš pradedant darbą. Nepriklausomo reguliavimo galimybė, pilnas apsisukimo pokytis 30 barų.

Jungtis:

Vidiniai sriegiai korpuse:
tiekimas: 1/2''; grąžinimas: 3/4''; sekcijos: 1/2''
Kabelio vamzdžio vidinis sriegis: M16x1,5
Slankiklio antgalio vidinis sriegis: M6x1,5

Alyvos tipas ir temperatūra:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Tirštesnė aukštos kokybės alyva: LOTOS AGROL BOXOL 26
Tirštesnė aukštos kokybės alyva: FUCHS AGROFARM HYDRATEC HVI 46

Valdymas ir veikimo principas:

Valdymo pavyzdys: vienpusis arba dvipusis cilindras, taip pat hidraulinis variklis abiem kryptimis.
3 padėčių slankiklis (1 - 0 - 2), spyruoklinis, t. y. atleidus svirtį grįžta į neutralią padėtį. Neutralioje padėtyje alyva laisvai teka į grįžtamąją liniją, siurblys neapkrautas. Galimybė nuosekliai prijungti prie esamos sistemos (slėginė įvorė (reikalinga).

KORPUSAS SU SVIRTIMI IR TROSU

Techniniai duomenys:

Korpuso medžiaga: plastikas
Pagrindo tvirtinimo laikiklio medžiaga: cinkuotas plienas
Kolektoriaus slankiklio valdymas: abiem kryptimis
Galimybė nuosekliai jungti su kitais, identiškais korpusais
Bendras korpuso storis: 49 mm
Valdymo kabelio ilgis: 1000 mm
Kabelio korpuso galo išorinis sriegis: M16x1,5
Kabelio strypo galo išorinis sriegis: M6x1

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.35.0110.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.35.011

Specifinė nuoroda

MPN: 1.10.35.011
