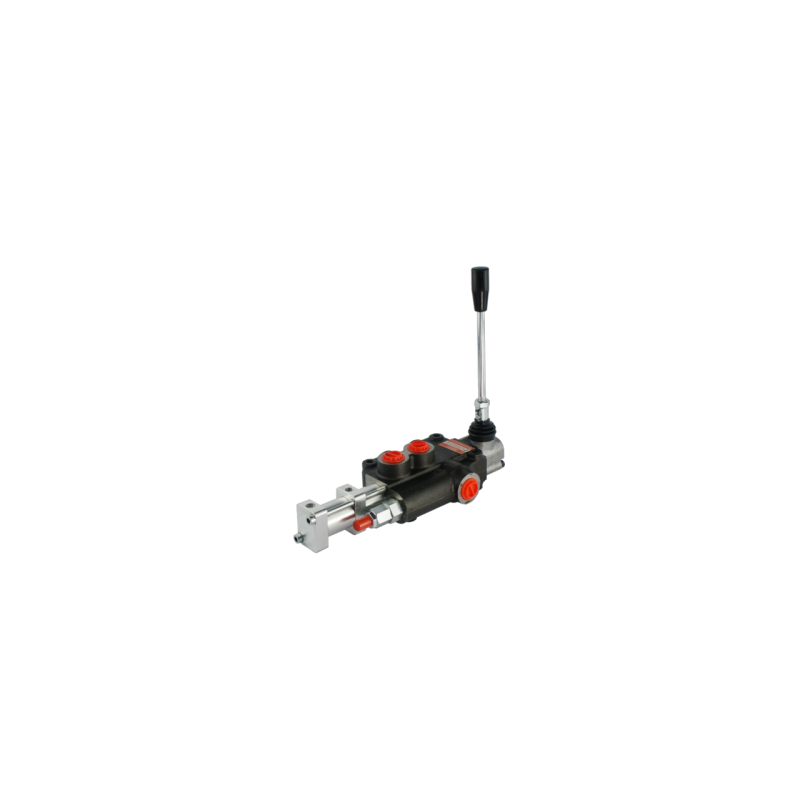

1 sekcijos hidraulinis skirstytuvas 80 l/min., valdomas pneumatiškai arba svirtimi
  • 1 sekcijos hidraulinis skirstytuvas 80 l/min., valdomas pneumatiškai arba svirtimi

1 sekcijos hidraulinis skirstytuvas 80 l/min., valdomas pneumatiškai arba svirtimi

1.10.10.1100.151
Badestnost
164,40 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas


1 SKIRSNIS HIDRAULINIS SKIRSTYTUVAS

VALDOMA PNEUMATINĖMIS ARBA SVIRTIMI

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: sunkvežimiai, žemės ūkio mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti įrenginiai, kuriuose hidrauliniai skirstytuvai valdomi pneumatiškai.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 80 l/min.

Vieno ir dvigubo veikimo cilindrų valdymas.

Garantija: 2 metai

Trijų padėčių spyruoklinė svirtis, t. y. ji pati grįžta į vertikalią padėtį.

1 padėtis – neutrali (svirtis nustatyta vertikaliai) cilindro kotas nejuda – alyva teka į perpildymo angą.

2 padėtis – darbinė (svirtis nustatyta įstrižai į priekį) cilindro kotas išsikiša.

3 padėtyje (svirtis nustatyta įstrižai atgal) cilindro kotas įtraukiamas.

Vidiniai sriegiai korpuse (hidraulinė sistema):

Tiekimo jungtis: BSP 1/2''

Grąžinimo jungtis: BSP 3/4''

Sekcijų jungtys: BSP 1/2''

Valdiklio korpuso vidiniai sriegiai (pneumatinė sistema):

Tiekimo jungtys: BSP 1/8"

SLĖGIO DIAPAZONAS HIDRAULINĖJE SISTEMOJE:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Slėginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.
190 barų esant 40 l/min.
200 barų esant 60 l/min.
210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“. Rekomenduojama patikrinti ir... Prieš pradėdami nustatykite tinkamą slėgį.

Galimybė savarankiškai reguliuoti, pilnas apsisukimas pakeičia 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama mineralinės alyvos pagrindu pagaminta hidraulinė alyva, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau
Badestnost
1.10.10.1100.151

Charakteristikos

Gamintojas
Badestnost
Gamintojo detalės kodas
1.10.10.110

Specifinė nuoroda

MPN
1.10.10.110
