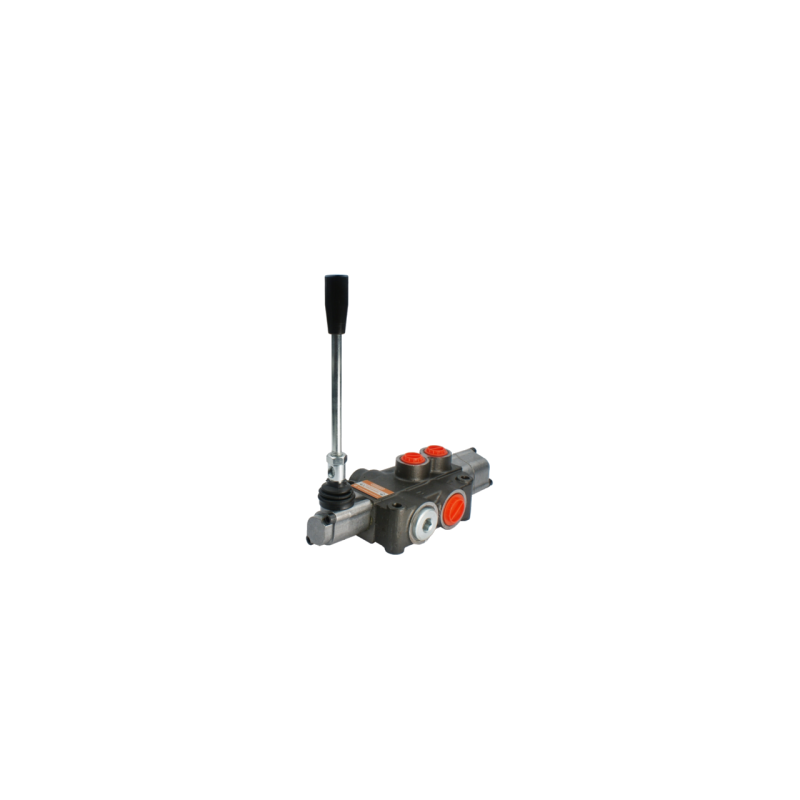

Hidraulinis skirstytuvas, 1 sekcija, 80 l/min., su plūduriuojančia sekcija. Našumas: P80 L12 GKZ1

Kodas 1.10.10.0130.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

1 SEKCIJOS HIDRAULINIS SKIRSTYTUVAS SU PLAUKIOJANČIA SEKCIJA

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, TUR, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Plaukiojanti dalis, dar vadinama laisvo srauto dalimi, naudojama, be kita ko, sniego valytuvuose arba TUR frontaliniuose krautuvuose. Suteikia laisvą stūmoklio koto judėjimą hidrauliniuose cilindruose, apsaugodamas tiesiogiai su žeme besiliečiančius komponentus, pvz., plūgo mentes, nuo pažeidimų.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 80 l/min.

Vieno ir dvigubo veikimo cilindrų valdymas.

Garantija: 2 metai

Keturių padėčių svirtis, trys spyruoklinės padėtys, t. y. svirtis grįžta į vertikalią padėtį:

Pirmoji padėtis, neutrali (svirtis nustatyta vertikaliai), cilindro kotas nejuda – alyva teka į perpildymo angą.

Antroji darbinė padėtis (svirtis nustatyta įstrižai į priekį), cilindro kotas išsikiša.

Trečioji darbinė padėtis (svirtis nustatyta įstrižai atgal), cilindro kotas susitraukia.

Ketvirta plūduriuojanti padėtis su skląsčiu (svirtis nustatyta iki galo į priekį)

Cilindro stūmoklio kotas veikia laisvai, laisvai išsikiša ir susitraukia veikiant veikiančioms jėgoms.

Vidiniai korpuso sriegiai:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 3/4''

Skyrių jungtys: 1/2''

SLĖGIO DIAPAZONAS:

Maksimalus tiekimo slėgis: 250 barų

Maksimalus grąžinimo slėgis: 50 barų

Maksimalus slėgis sekcijose: 300 barų

Slėginio vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.
190 barų esant 40 l/min.
200 barų esant 60 l/min.
210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš užvedimas.

Savaiminio reguliavimo galimybė, pilnas apsisukimas pakeičia 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.10.0130.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.10.013

Specifinė nuoroda

MPN: 1.10.10.013
