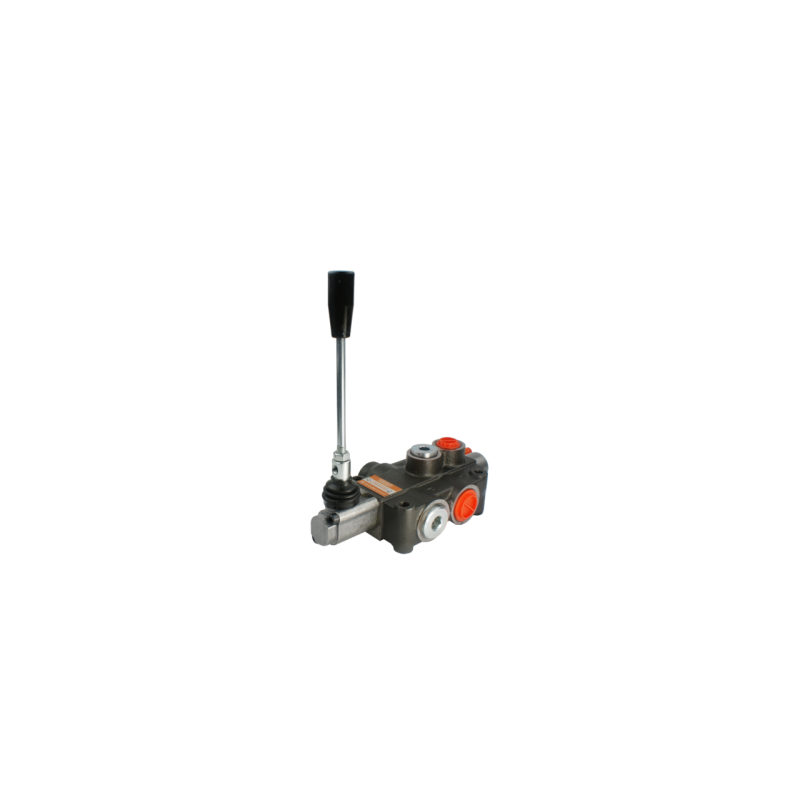

Hidraulinis skirstytuvas 1 sekcija 80L/min su stūmoklio sekcija Badestnost: P80 C1 GKZ1

Kodas 1.10.10.0120.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJOS HIDRAULINIS SKIRSTYTUVAS SU STŪMOKLIO DALIMI Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje. Skirstytuvas pritaikytas įvairių tipų technikai, tokioms kaip žemės ūkio technika, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinė technika, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninė technika ir kiti hidrauliškai valdomi įrenginiai. Stūmoklio dalis specialiai pritaikyta valdyti vienpusio veikimo cilindrus. Antroji dalies anga gamykloje sumontuota su metaliniu kamščiu. Šioje vietoje nereikia papildomo perpildymo ventilio. Vienpusio veikimo cilindras laisvai krenta ir neužblokuoja iš siurblio išeinančio alyvos srauto. Stūmoklio dalis yra labai naudinga TUR frontaliniuose krautuvuose su vienpusiais cilindrais pagrindinio rėmo kėlimui.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 80 l/min.

Vienpusis cilindro valdymas.

Garantija: 2 metai

Trijų padėčių svirtis ant spyruoklės, t. y. ji pati grįžta į vertikalią padėtį.

1 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda – alyva teka į perpildymo angą.

2 padėtis – veikianti (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.

3 padėtis – veikianti (svirtis nustatyta įstrižai atgal), cilindro stūmoklio kotas susitraukia.

Vidiniai sriegiai korpuse:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 3/4''

Skyrių jungtys: 1/2''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.
190 barų esant 40 l/min.
200 barų esant 60 l/min.
210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Galimybė savarankiškai reguliuoti, visiškai pakeisti sukimosi kryptį 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.10.0120.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.10.012

Specifinė nuoroda

MPN: 1.10.10.012
