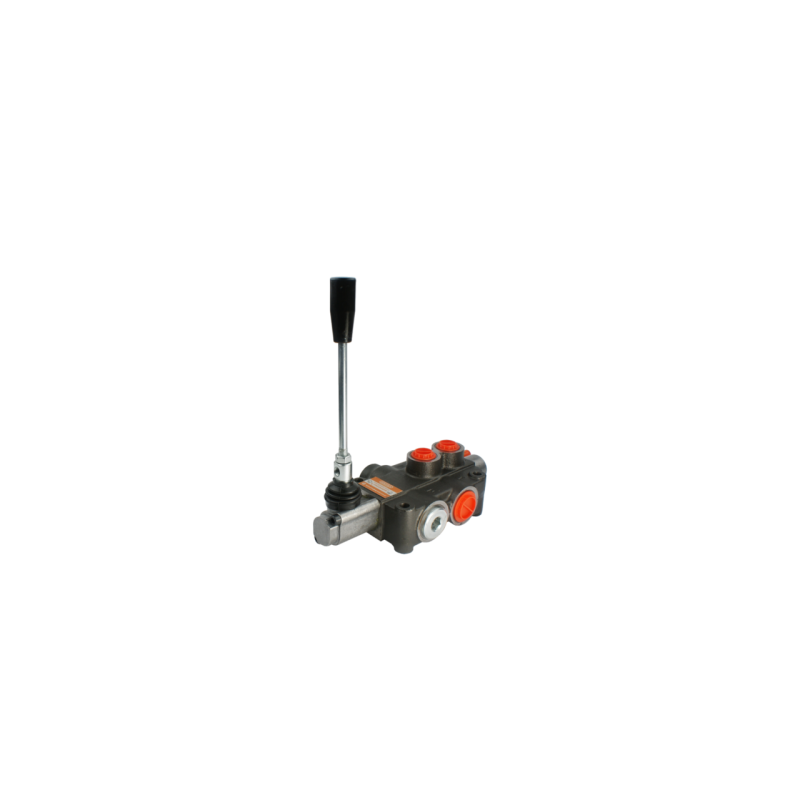

Hidraulinis skirstytuvas, 1 sekcija, 80 l/min., su sekcija ir skląsčiu. Našumas: P80 A8 GKZ1

Kodas 1.10.10.0110.151

Prekės ženklas Badestnost

Aprašymas
Prekė detaliau

Aprašymas

1 SEKCIJOS HIDRAULINIS SKIRSTYTUVAS SU SKLENDŽIU

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,

purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,

pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Dėl svirties su skląsčiu skirstytuvas idealiai tinka hidrauliniam varikliui valdyti.

Galite užvesti variklį ir palikti skirstytuvą nelaikydami svirties nuolat.

Jei cilindrui valdyti naudojate skirstytuvą su skląsčiu,

turėtumėte žinoti, kad pasibaigus ciklui, svirtis automatiškai neatšoka.

Tada įsijungia perpildymo vožtuvas ir siurblys yra apkraunamas, kol svirtis pajudinama rankiniu būdu.

Tai tipiškas veikimas; Visi rinkoje siūlomi fiksavimo skirstytuvai turi šią funkciją.

BENDROJI INFORMACIJA:

Maksimalus srautas iki 80 l/min.

Vieno ir dvigubo veikimo variklio arba cilindro valdymas.

Garantija: 2 metai

Svirtis su fiksatoriumi, t. y. ji automatiškai išlaiko darbinę padėtį.

1 padėtis – neutrali (svirtis nustatyta vertikaliai), variklis nejuda – alyva teka į perpildymo angą.

2 padėtis – darbinė (svirtis nustatyta įstrižai į priekį), variklis sukasi pagal laikrodžio rodyklę.

3 padėtis – darbinė (svirtis nustatyta įstrižai atgal), variklis sukasi prieš laikrodžio rodyklę.

Vidiniai sriegiai korpuse:

Tiekimo jungtis: 1/2''

Grąžinimo jungtis: 3/4''

Skyrių jungtys: 1/2''

SLĖGIO DIAPAZONAS:

Didžiausias tiekimo slėgis: 250 barų

Didžiausias grąžinimo slėgis: 50 barų

Didžiausias slėgis sekcijose: 300 barų

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

180 barų esant 20 l/min.
190 barų esant 40 l/min.
200 barų esant 60 l/min.
210 barų esant 80 l/min.

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“

Rekomenduojama patikrinti ir nustatyti tinkamą slėgį prieš pradedant darbą.

Galimybė savarankiškai reguliuoti, visiškai pakeisti sukimosi kryptį 30 barų.

TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C

Leistina alyvos temperatūra: nuo -15 C iki +80 C

Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

GRAFINĖ SCHEMA:

Prekė detaliau

Prekės ženklas Badestnost

Kodas 1.10.10.0110.151

Charakteristikos

Gamintojas: Badestnost
Gamintojo detalės kodas: 1.10.10.011

Specifinė nuoroda

MPN: 1.10.10.011
