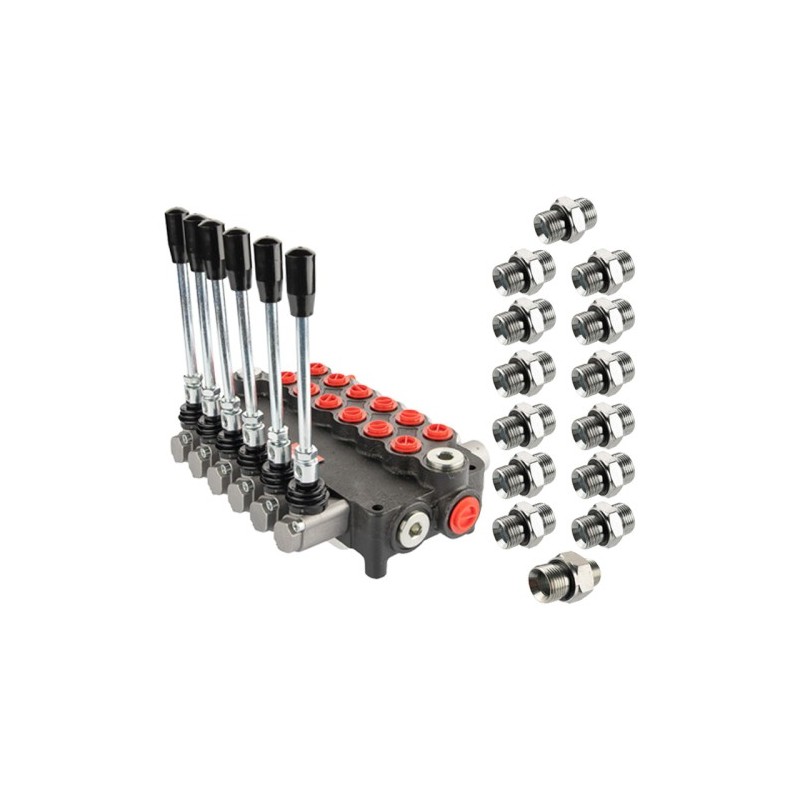

Hidraulinis skirstytuvas 6 sekcijų 60 l/min 6P80 su 22/22 jungtimis Hydrolider

1.10.11.060.22220.151
Hydrolider
217,22 €
Su mokesčiais
pristatymas per 5-9 darbo dienas
Kiekis

Aprašymas
SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS 06P80A1A1A1A1A1A1A1GKZ1

SU JUNGTIŲ RINKINIU SU M22x1,5 IŠLEIDIMO ANGA

Pritaikymas

Tinka valdyti vienpusio arba dvipusio veikimo cilindrą. Turi slėgio išvestį N, reikalingą nuosekliosioms jungtims arba skirstytuvo montavimui kaip kito skirstytuvo esamoje sistemoje.

Skirstytuvas skirtas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai, purkštuvai, vilkikai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

Techniniai duomenys

Maksimalus srautas: 60 l/min
Valdymas: vienpusio arba dvipusio veikimo cilindras
Sekcijų skaičius: 6

Vidiniai korpuso sriegiai: tiekimas: 1/2'' ; galinis: 3/4'' ; Skersmuo: 1/2''

Visos rinkinyje siūlomos jungtys turi NBR sandariklį, kuris užtikrina sandarų sujungimą su kolektoriumi.
Hidraulinių žarnų pusėje jungtys turi 24° lizdą, pritaikytą žarnoms, užspaustoms DKOL, DKOL-90, DKOL-45 jungtimis su tipiniu 24° užspaudimo kūgiu.
Prijungimui prie žarnų nereikia papildomo sandarinimo.

Išleidimo sriegis tiekimo linijoje [P]: M22x1,5
Išleidimo sriegis grąžinimo linijoje [T]: M22x1,5
Išleidimo sriegis sekcijoje [A / B]: M22x1,5

Maksimalus tiekimo slėgis: 315 bar
Maksimalus grąžinimo slėgis: 50 bar
Maksimalus slėgis sekcijose: 300 bar

Visos trijų padėčių svirtys (1 - 0 - 2) yra spyruoklinės, t. y. jos automatiškai grįžta į vertikalią padėtį
0 padėtis yra neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda - alyva teka į perpildymo vamzdį.
1 darbinė padėtis (svirtis nustatyta įstrižai į priekį) cilindro stūmoklio kotas išsikiša.
2 darbinė padėtis (svirtis nustatyta įstrižai atgal) cilindro stūmoklio kotas susitraukia.

Perpildymo vožtuvo atidarymo slėgis didėja proporcingai didėjant srautui:

170 bar esant 20 l/min
180 bar esant 40 l/min
190 bar esant 60 l/min

Tikslaus slėgio matavimo rinkinius galite rasti skyriuje „Slėgio matuokliai – matavimo rinkiniai“.
Prieš pradedant rekomenduojama patikrinti ir nustatyti tinkamą slėgį.
Galimybė savarankiškai reguliuoti, pilnas apsisukimas pasikeičia 30 bar.

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46
Prekė detaliau
Hydrolider
1.10.11.060.22220.151

Charakteristikos

Gamintojas
Hydrolider
Gamintojo detalės kodas
1.10.11.060.2222

Specifinė nuoroda

MPN
1.10.11.060.2222
