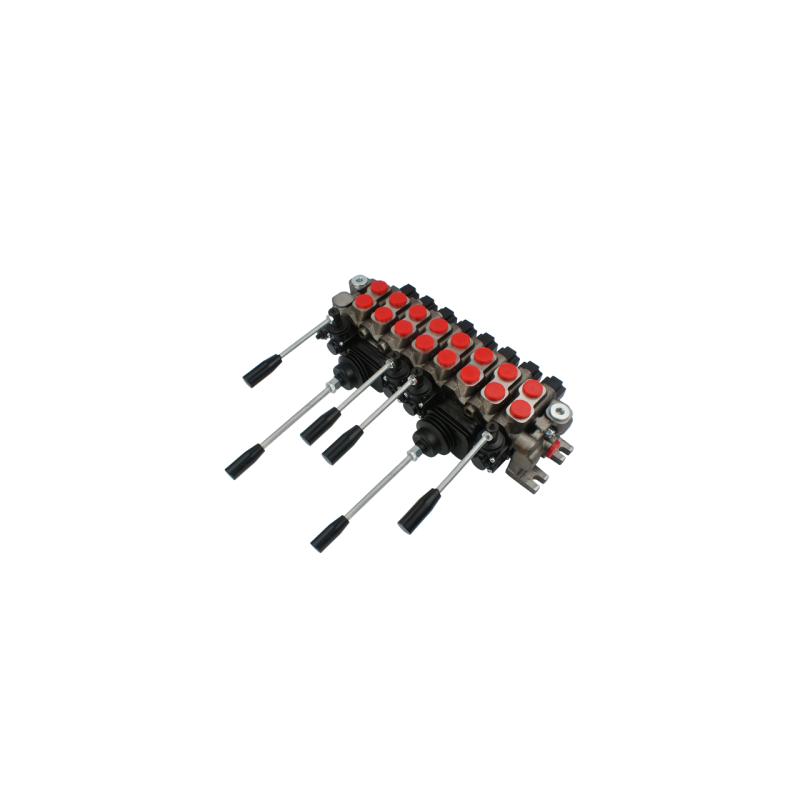

8 sekcijų hidraulinis skirstytuvas, 60 l/min., valdomas keturiomis svirtimis ir dviem valdymo svirtimis

Kodas 1.10.05.0860.151

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS Q45 60 l/min.
VALDOMA KETURIOMIS SVIRTIMIS IR DVIJOMIS VALDYMO SVIRTIMIS

Plačiai naudojamas hidraulinėse sistemose pramonėje, žemės ūkyje ir statybose.

Skirstytuvas pritaikytas įvairių tipų mašinoms, tokioms kaip: miškų ūkio technika, žemės ūkio technika, traktoriai, purkštuvai, „Auroche“, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos, pramoninės mašinos ir kiti hidrauliškai valdomi įrenginiai.

BENDROJI INFORMACIJA:

Didžiausias srautas iki 60 l/min.
Matmenys: Ilgis: 44 cm Plotis: 23 cm Aukštis: 11 cm
Vieno ir dvigubo veikimo cilindrų valdymas.
Italijos produkcija, GALTECH
Garantija: 2 metai

JUNGTIS:

Vidiniai sriegiai korpuse:
Maitinimo jungtis: 1/2''
Grįžtamoji jungtis: 1/2''
Jungčių skerspjūviai: 1/2''

VALDYMAS:

Visos trijų padėčių svirtys (1 - 0 - 2) yra spyruoklinės, t. y. jos pačios grįžta į vertikalią padėtį.
0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotas nejuda – alyva teka į perpildymo vamzdį.
Darbinė padėtis 1 (svirtis nustatyta įstrižai į priekį), cilindro stūmoklio kotas išsikiša.
Darbinė padėtis 2 (svirtis nustatyta įstrižai į galą), cilindro stūmoklio kotas susitraukia.
Penkių padėčių valdymo svirtys (1 - 2 - 0 - 3 - 4) yra spyruoklinės, t. y. jos pačios grįžta į vertikalią padėtį.
0 padėtis – neutrali (svirtis nustatyta vertikaliai), cilindro stūmoklio kotai nejuda – alyva teka į perpildymo vamzdį.
1 darbinė padėtis (svirtis nustatyta priekinėje padėtyje) pirmojo cilindro stūmoklio kotas išsikiša.
2 darbinė padėtis (svirtis nustatyta galinėje padėtyje) pirmojo cilindro stūmoklio kotas išsikiša.
3 darbinė padėtis (svirtis nustatyta kairėje padėtyje) antrojo cilindro stūmoklio kotas išsikiša.
4 darbinė padėtis (svirtis nustatyta dešinėje padėtyje) antrojo cilindro stūmoklio kotas išsikiša.

SLĖGIO DIAPAZONAS:

Didžiausias tiekiamo slėgio lygis: 250 barų
Didžiausias grąžinimo slėgis: 50 barų
Didžiausias slėgis sekcijose: 300 barų

Apsauginio vožtuvo gamyklinis nustatymas ties 175 barais
Savireguliacijos galimybė, pilnas apsisukimas keičiasi 30 barų.
TEMPERATŪROS DIAPAZONAS IR ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

Prekė detaliau

Prekės ženklas Galtech

Kodas 1.10.05.0860.151

Charakteristikos

Gamintojas: Galtech
Gamintojo detalės kodas: 1.10.05.086

Specifinė nuoroda

MPN: 1.10.05.086
