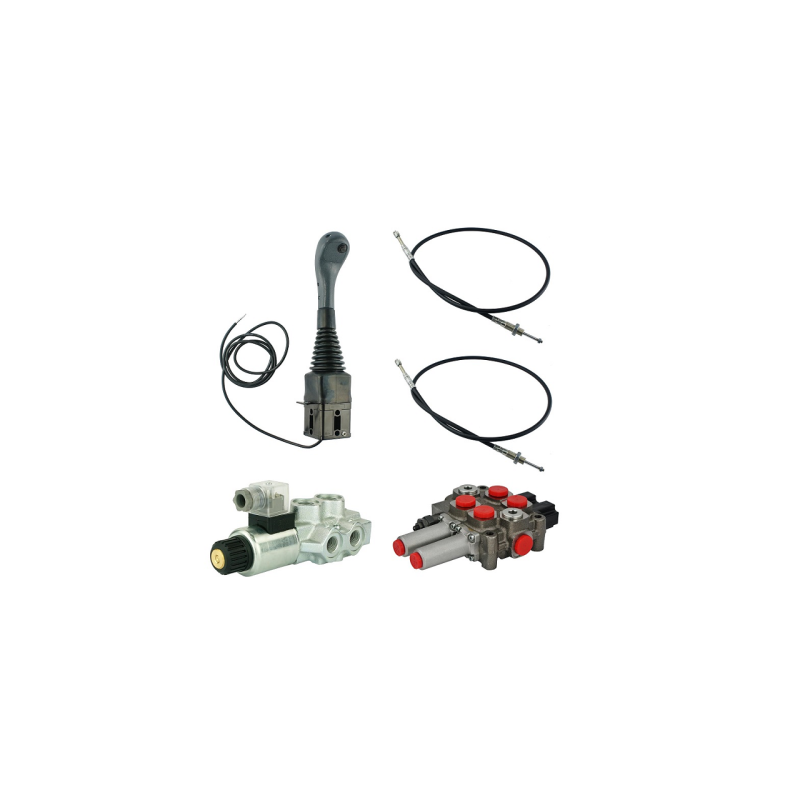

3 sekcijų hidraulinis komplektas: 60 l skirstytuvas su plūduriuojančia sekcija + 6/2 solenoidinis vožtuvas + valdymo svirtis su

Kodas 1.25.40.003.550.151

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULINIS RINKINYS KRAUTUVUI
VALDYMO SVIRTIS SU VIENU MYGTUKU + 2 x 3 m LAIDAS
+ 2 SEKCIJŲ 60 L SKIRSTYTUVAS SU VIENA PLAUKIOJANČIA SEKCIJA

+ 6/2 SOLENOIDINIS VOŽTUVAS TREČIAI SEKCIJAI (GRIEBTUVUI, KROKODILUI)

Pritaikymas:
Tinka traktoriams ir mašinoms su uždara hidrauline sistema (be LS sistemos), kurioje palaikomas pastovus slėgis. Šiose sistemose dažnai yra prioritetinis vožtuvas, o siurblys vienu metu maitina krautuvo hidrauliką ir vairo mechanizmą, pavyzdžiui, senesniuose „John Deere“ traktorių modeliuose. Rinkinys tinka įvairių tipų technikai, pavyzdžiui, žemės ūkio technikai, traktoriams, purkštuvams, TUR, Cyclop, HDS krautuvams, statybinei technikai, krautuvams, ekskavatoriams, šlavimo mašinoms, pramoninei technikai ir kitai hidrauliškai valdomai įrangai. Idealiai tinka valdyti tris TUR sekcijas, rėmo pakėlimą, kaušo pakreipimą ir griebtuvą arba griebtuvą traktoriuose, kurių hidraulinio siurblio našumas neviršija 60 l/min. Plaukiojanti dalis, dar vadinama laisvo srauto dalimi, naudojama, be kita ko, sniego valytuvuose arba TUR frontaliniuose krautuvams. Ji leidžia laisvai judėti hidraulinių cilindrų stūmoklio kotui, apsaugant nuo pažeidimų komponentus, kurie tiesiogiai liečiasi su žeme, pvz., valytuvo mentes. Privalumai: Valdymas vairasvirtėmis suteikia daug privalumų, kurie leidžia dirbti greičiau, maloniau ir saugiau. Svarbiausia, kad vairasvirtė leidžia patogiau, patogiau ir tiksliau valdyti mašiną. Vairasvirtę sumontavus kabinos viduje ir skirstytuvą išvertus į išorę, kabina išlieka švari ir be alyvos nuotėkių.

Vairasvirtės techniniai parametrai:
Kabelių prijungimo sistema: šakės skersmuo 6 mm; Mygtukų skaičius: vienas; Rankenos užraktas: yra; Dalies gamintojas: „Indemar“
Kabelių techniniai parametrai:

Kabelių ilgis komplekte:
3 m; Sriegiai skirstytuvo pusėje:
kabelio korpusas M16x1,5, kabelio laikiklis M6x1; Rutulio skersmuo vairasvirtės pusėje:
14 mm; Pagaminta Lenkijoje, skirta:
„Hydrolider Polska“
Kabelių techniniai parametrai:

Vidiniai korpuso sriegiai:
tiekimas: 1/2''; grąža: 1/2''; Sekcijų skaičius: 1/2''
Kabelių jungtys:

Vidinis vamzdžio sriegis: M16x1,5
Vidinis slankiojančio antgalio sriegis: M6x1

Maksimalus tiekimo slėgis:
250 bar Maksimalus grąžinimo slėgis:
50 bar Maksimalus slėgis sekcijose:
300 bar Gamyklinis perpildymo vožtuvo nustatymas:
175 bar Savireguliavimo galimybė: pilnas apsisukimo keitimas 30 bar Leistina aplinkos temperatūra:
-40 C iki +60 C Leistina alyvos temperatūra:
-15 C iki +80 C Rekomenduojama hidraulinė alyva:
mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46 Dalies gamintojas: Galtech
Solenoidinio vožtuvo techniniai parametrai:

Maksimalus srautas: 60L/min Vidiniai sriegiai korpuse:
BSP 3/8" Maksimalus slėgis:
200 bar Dalies gamintojas:
Walvoil Pritaikymas: Solenoidinis vožtuvas prijungtas prie vienos iš dviejų skirstytuvo sekcijų, ją dubliuojant. Elektriniu būdu valdomas 2 padėčių slankiklis perjungia alyvos srautą iš skirstytuvo tarp dviejų... pavaros. Krautuvėje tai gali būti niveliavimo (pakreipimo) pavaros ir griebtuvo arba krokodilo formos pavaros. Praktiškai judinant vairasvirtę nespaudžiant mygtuko, valdomas pakreipimo pavaros mechanizmas, o paspaudus mygtuką, valdymas persijungia į griebtuvo arba krokodilo formos uždarymo ir atidarymo režimą. Valdymas: 2 padėčių slankiklis yra spyruoklinis, tai reiškia, kad nutraukus ritės maitinimą, jis grįžta į neutralią padėtį. Slankiklio 1 padėtis (valdymo svirties mygtukas nenuspaustas) – valdo 1 cilindrą. Slankiklio 2 padėtis (valdymo svirties mygtukas nuspaustas) – valdo 2 cilindrą.

Prekė detaliau

Prekės ženklas Galtech

Kodas 1.25.40.003.550.151

Charakteristikos

Gamintojas: Galtech
Gamintojo detalės kodas: 1.25.40.003.55

Specifinė nuoroda

MPN: 1.25.40.003.55
