Nauja

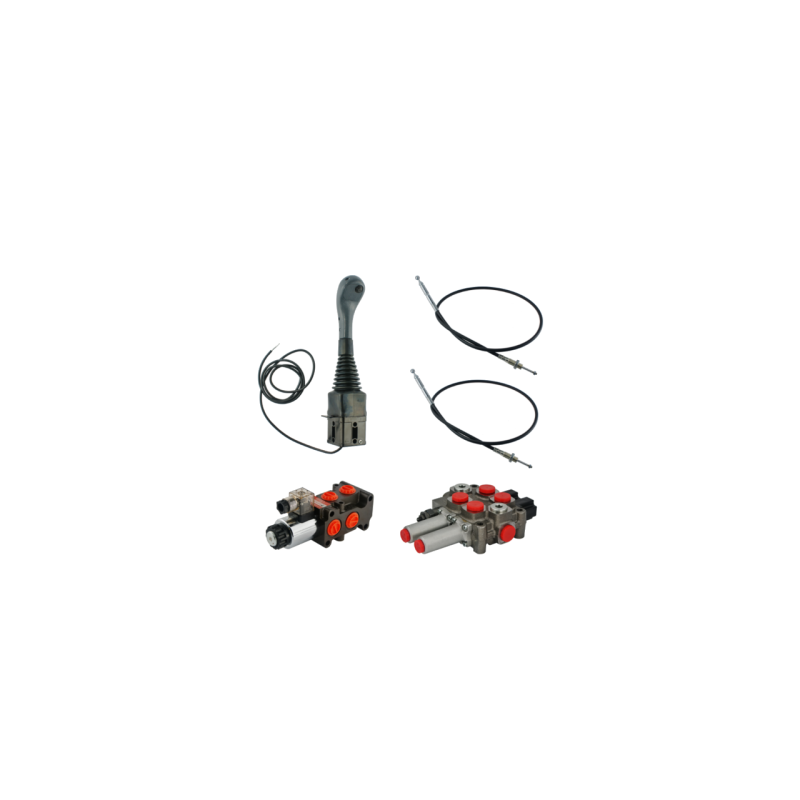

2 dalių hidraulinis komplektas: 60 l skirstytuvas + vairasvirtė su vienu mygtuku + du 1 m ilgio kabeliai

Kodas 1.25.40.0020.151

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULIKOS RINKINYS 60L/min
VALDYMO SVIRTIS SU MYGTUKU + DU LAIDAI + SKIRSTYTUVAS + SOLENOIDINIS VOŽTUVAS
RINKINYS SKIRTAS DARBUI TRAKTORIUOSE SU UŽDARA SISTEMA SU PASTOVIU SLĖGIU
KUR VIENAS SIURBLYS VIENU MECHANIZMU MAITINA VAIRAVIMO SISTEMĄ (ORBITROL)
IR KRAUTUVO HIDRAULIKĄ, PVZ., DAUGUMOSE JOHN DEERE TRAKTORIŲ

Plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio technika, traktoriai,
purkštuvai, rulonų presai, ciklopai, HDS krautuvai, statybinė technika, krautuvai, ekskavatoriai, šlavimo mašinos,
pramoninės mašinos ir kiti įrenginiai su uždaros kilpos hidrauline sistema su pastoviu slėgiu.

Idealiai tinka valdyti tris sekcijas rulonų prese, rėmo kėlimą, kaušo pakreipimą ir rulonų griebtuvą arba „krokodilo“ pedalą. Traktoriuose, kurių hidraulinio siurblio našumas neviršija 60 l/min.

BENDROJI INFORMACIJA:

Pagrindiniai valdymo svirtimi privalumai:

1. Labai patogus, patogus ir tikslus valdymas.
2. Skirstytuvo išmetimas iš kabinos, kuri lieka švari ir be alyvos nuotėkių.

VALDYMO SVIRTIS SU MYGTUKU:

Skirta valdyti dvi skirstytuvo sekcijas. Ji turi papildomą mygtuką ir elektros laidyno išvestį, leidžiančią naudoti solenoidinį vožtuvą, kuris valdys papildomą,
trečią sekciją, pvz., TUR krautuve, „krokodilo“ tipo arba rulonų griebtuvą.

Vidiniai konstrukciniai elementai yra iš aliuminio, korpusas pagamintas iš tvirto plastiko.
Pagaminta Europoje, „NIMCO“, 2 metų garantija.

LAIDAI:

Standartinis kabelio ilgis: 2 m (juos siunčiame, nebent klientas nurodo kitaip).
Galimybė pakeisti kabelio ilgį į 1 m, 1,5 m, 2,5 m arba 3 m nekeičiant nustatytos kainos.
Sriegiai skirstytuvo pusėje: troso korpusas M16x1,5, troso strypas M6x1.
Rutulio skersmuo valdymo svirties pusėje 14 mm.
Pagaminta Lenkijoje, skirta „Agricola Hydraulic Components“.

DVIEJŲ SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS:

Didžiausias srautas iki 60 l/min.
Vieno ir dvigubo veikimo cilindrų valdymas.
Pagaminta Italijoje, „GALTECH“
Garantija: 2 metai

VALDYMAS:

Abu trijų padėčių slankikliai (1 - 0 - 2) yra spyruokliniai, t. y. jie automatiškai grįžta į neutralią padėtį, jei trosas atsilaisvinęs.
0 padėtis – neutrali (trosas atsilaisvinęs), cilindro strypas nejuda, tačiau alyva palaiko slėgį sistemoje.
1 darbinė padėtis (trosas traukia slankiklį), cilindro stūmoklio kotas išsikiša.
2 darbinė padėtis (trosas stumia slankiklį), cilindro stūmoklio kotas susitraukia.

VIDINIAI SRIEGIAI SKIRSTYTUVO KORPUSE:
Tiekimo jungtis: 1/2''
Grįžimo jungtis: 1/2''
Sekcijų jungtis: 1/2''

SLĖGIO DIAPAZONAS SKIRSTYTUVE:

Didžiausias tiekimo slėgis: 250 barų
Didžiausias grąžinimo slėgis: 50 barų
Didžiausias slėgis sekcijose: 300 barų

Apsauginio vožtuvo gamyklinis nustatymas – 175 barai
Savaiminio reguliavimo galimybė, pilno apsisukimo pokyčiai 30 barų.

TEMPERATŪROS DIAPAZONAS IR REKOMENDUOJAMA ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

A HIDRAULINĖ SCHEMA VIENA SKIRSTYTUVO SEKCIJA:

SKIRSTYTUVO GRAFINĖ DIAGRAMA:

6/2 SOLENOIDINIS VOŽTUVAS TREČIAI DALIAI:

Maksimalus srautas iki 50 l/min.
Vidiniai korpuso sriegiai: BSP 1/2 colio
Maksimalus slėgis: 250 barų
Garantija: 2 metai
Bulgariška produkcija BADESTNOST, 2 metų garantija.

Dviejų padėčių ritė ant spyruoklės, t. y. ji grįžta į neutralią padėtį nutraukus srovės tiekimą į ritę. Solenoidinio vožtuvo veikimo principas:

1 ritės padėtis (valdymo svirties mygtukas nepaspaustas) - 1 cilindro valdymas.
2 ritės padėtis (valdymo svirties mygtukas paspaustas) - 2 cilindro valdymas.

SOLENOIDINIS VOŽTUVO GRAFINĖ DIAGRAMA:
