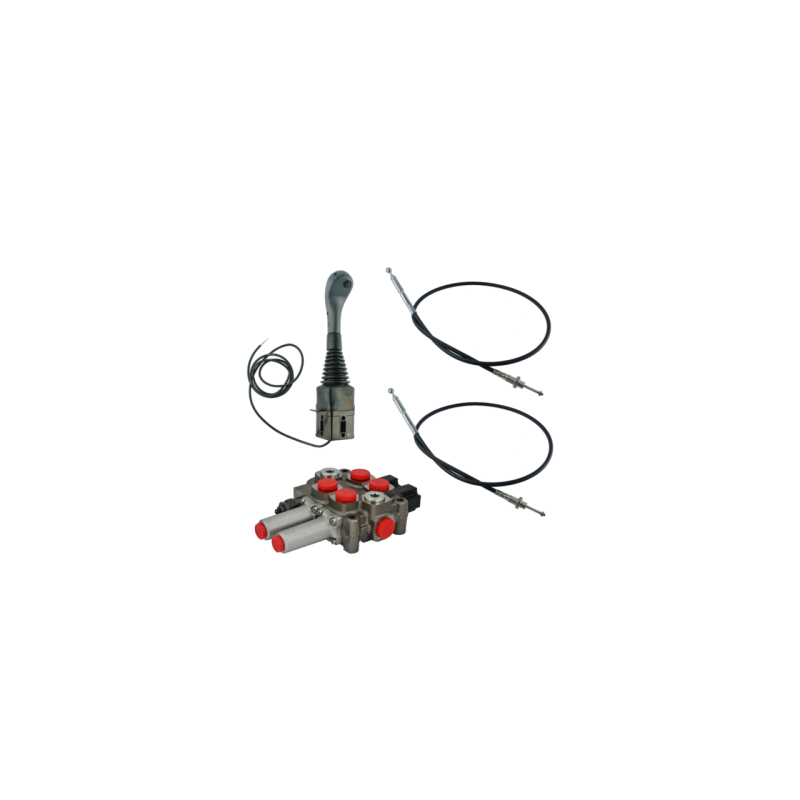

2 dalių hidraulinis komplektas: 60 l skirstytuvas + valdymo svirtis be mygtukų + du 1 m ilgio kabeliai

Kodas 1.25.40.0010.151

Prekės ženklas Galtech

Aprašymas
Prekė detaliau

Aprašymas

SEKCIJŲ HIDRAULIKOS RINKINYS 60L/min.
VALDYMO SVIRTIS SU MYGTUKU + DU LAIDAI + SKIRSTYTUVAS

RINKINYS SKIRTAS DARBUI TRAKTORIUOSE SU UŽDARA SISTEMA SU PASTOVIU SLĖGIU
KUR VIENAS SIURBLYS VIENU MECHANIZMU MAITINA VAIRAVIMO SISTEMĄ (ORBITROL)
IR KRAUTUVO HIDRAULIKĄ, PVZ., DAUGUMOS JOHN DEERE TRAKTORIŲ

Jis plačiai naudojamas hidraulinėse sistemose statybose, žemės ūkyje ir pramonėje.

Rinkinys pritaikytas įvairių tipų mašinoms, tokioms kaip: žemės ūkio mašinos, traktoriai,
purkštuvai, rulonų presai, ciklopai, HDS krautuvai, statybinės mašinos, krautuvai, ekskavatoriai, šlavimo mašinos,
pramoninės mašinos ir kiti įrenginiai su uždara hidrauline sistema su pastoviu slėgiu.

Idealiai tinka valdyti dvi sekcijas rulonų prese, rėmo pakėlimą ir kaušo pakreipimą,
traktoriuose, kurių hidraulinio siurblio našumas neviršija 60L/min.

BENDRA INFORMACIJA:

Pagrindiniai privalumai Valdymas vairasvirte:

1. Labai patogus, patogus ir tikslus valdymas.
2. Skirstytuvo išmetimas iš kabinos, kuri lieka švari ir be alyvos nuotėkių.

VALDYMO SVIRTIS SU MYGTUKU:

Skirta valdyti dvi skirstytuvo sekcijas. Ji turi papildomą mygtuką ir elektros laidyno išvestį, kuri leidžia ateityje naudoti solenoidinį vožtuvą, kuris valdys papildomą, trečią sekciją, pvz., TUR krautuve, krokodilo formos arba rulonų griebtuve.

Vidiniai konstrukciniai elementai yra iš aliuminio, korpusas pagamintas iš tvirto plastiko.
Pagaminta Europoje, NIMCO, 2 metų garantija.

LAIDAI:

Standartinis kabelio ilgis: 2 m (juos siunčiame, nebent klientas nurodo kitaip).
Galimybė pakeisti kabelio ilgį į 1 m, 1,5 m, 2,5 m arba 3 m nekeičiant nustatytos kainos.
Sriegiai skirstytuvo pusėje: kabelio korpusas M16x1,5, kabelio strypas M6x1,5.
Rutulio skersmuo vairasvirtės pusėje 14 mm.
Lenkijos produkcija, pagaminta „Agricola Hydraulic Components“.

DVIEJŲ SEKCIJŲ HIDRAULINIS SKIRSTYTUVAS:

Didžiausias srautas iki 60 l/min.
Vieno ir dvigubo veikimo cilindrų valdymas.
Italijos produkcija „GALTECH“
Garantija: 2 metai

VALDYMAS:

Abu trijų padėčių slankikliai (1 - 0 - 2) yra spyruokliniai, t. y. jie patys grįžta į neutralią padėtį,
jei trosas atsilaisvinęs.
0 padėtis – neutrali (trosas atsilaisvinęs), cilindro stūmoklio kotas nejuda, tačiau alyva palaiko slėgį sistemoje.
Darbinė padėtis 1 (trosas traukia slankiklį), cilindro stūmoklio kotas išsikiša.
Darbinė padėtis 2 (trosas stumia slankiklį), cilindro stūmoklio kotas susitraukia.

VIDINIAI SRIEGIAI SKIRSTYTUVO KORPUSE:
Tiekimo jungtis: 1/2''
Grįžimo jungtis: 1/2''
Sekcijų jungtis: 1/2''

SLĖGIO DIAPAZONAS SKIRSTYTUVE:

Didžiausias tiekimo slėgis: 250 barų
Didžiausias grąžinimo slėgis: 50 barų
Didžiausias slėgis sekcijose: 300 barų

Apsauginio vožtuvo gamyklinis nustatymas – 175 barai
Savaiminio reguliavimo galimybė, pilno apsisukimo pokyčiai 30 barų.
TEMPERATŪROS DIAPAZONAS IR REKOMENDUOJAMA ALYVOS TIPAS:

Leistina aplinkos temperatūra: nuo -40 C iki +60 C
Leistina alyvos temperatūra: nuo -15 C iki +80 C
Rekomenduojama hidraulinė alyva mineralinės alyvos pagrindu, pvz., HL 32 arba HL 46

HIDRAULINĖ SCHEMA VIENAS SKIRTUVO SKIRSNIS:

SKIRTUVO GRAFINĖ DIAGRAMA:

Prekė detaliau

Prekės ženklas Galtech

Kodas 1.25.40.0010.151

Charakteristikos

Gamintojas: Galtech
Gamintojo detalės kodas: 1.25.40.001

Specifinė nuoroda

MPN: 1.25.40.001
